Jetzt
ist es soweit! Der Sparrow geht in die Produktion. Wir hatten lange
gezögert um die letzten Testergebnisse abzuwarten, glauben aber jetzt,
es wagen zu können. Die erste Serie von 100 Stück soll jetzt gefertigt
werden. Und zwar nicht mehr per Hand mit dem Lötkolben, sondern ganz
professionell mit der Hilfe einer SMD-Bestückungsfirma. Spannend ist es
auf jeden Fall, denn ein eventueller Fehler wäre gravierender als in
den beiden Vorserien.
Wir haben uns für die Firma ESO Electronic
entschieden, weil sie nicht nur auf Großprojekte spezialisiert ist
sondern auch kleine Serien preiswert fertigen kann. Man wird
dort gut beraten, gerade wenn es um die typischen
Startschwierigkeiten eines
solchen Projekts geht. Ein Besuch der Seite lohnt sich in jedem Fall.
Dort findet man ein Video aus der SMD-Produktion und wertvolle Hinweise
für die Vorbereitung:
Unsere Arbeitsschritte:
- Letzte Änderung im Schaltbild festklopfen (R8 = 10 kOhm nicht
vergessen!)
- Leiterbahndicke, Bohrdurchmesser usw. überprüfen
- Gerber-Dateien und Stücklisten erstellen
- Daten an ESO Electronic senden und überprüfen lassen
- Bestellen und geduldig abwarten
23.1.15: Aktueller Status von
ESO Electronic: Die meisten Bauteile hatten wir an Lager, die
fehlenden Bauteile haben wir bestellt. Die Leiterplatte trifft am
30.01. bei uns ein. Bitte senden Sie mir noch eine Grafik in der Sie

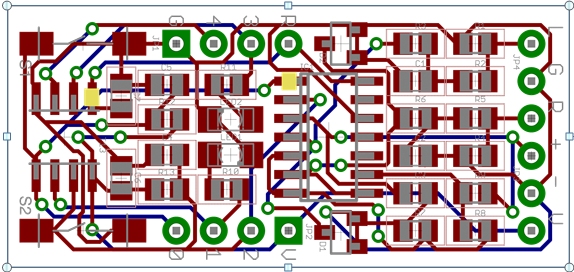

Pin 1 der ICs mit einem gelben Punkt markieren. Das ist enorm
wichtig, da wir uns nicht immer auf die Angaben im Programmexport
verlassen können.
9.2.15: Die Fertigung ist beendet.
Herr Ottenbreit von ESO-Electronic hat
freundlicherweise Fotos von der Produktion gemacht, auf denen man sehr
schön die einzelnen Fertigungsschritte erkennen kann. Hier eine
Auswahl, weitere Fotos findet man auf
der Projektseite: www.eso-electronic.com/news/artikel/projekt-fuer-die-maker-szene-cheepit-sparrow/

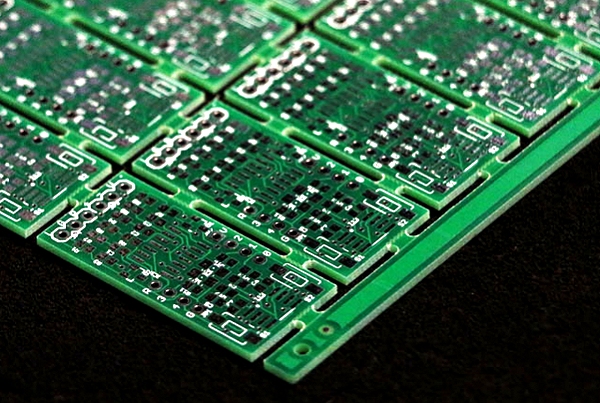

Die leeren Platinen

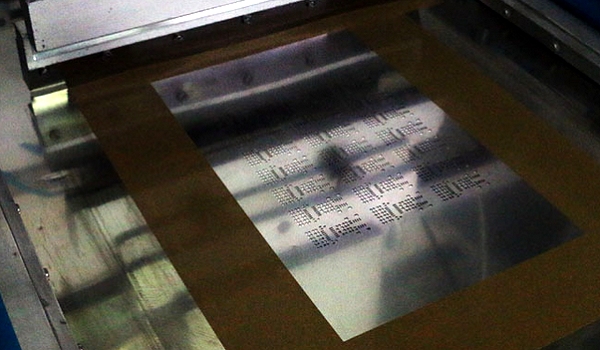

Lötpastenschablone

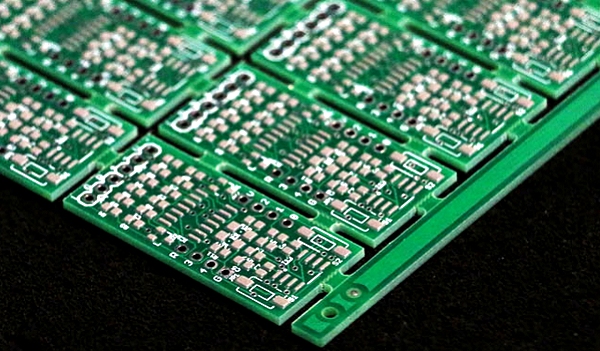

Lötpaste aufgetragen

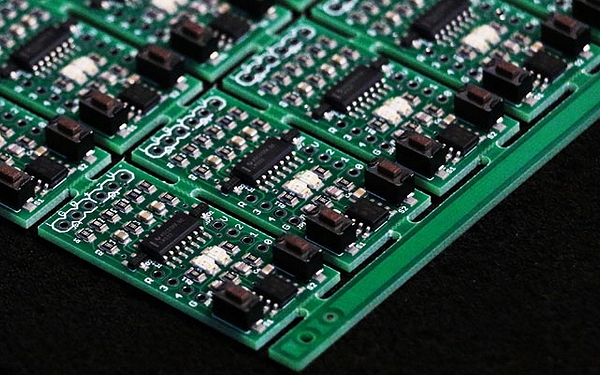

Bauteile bestückt ...

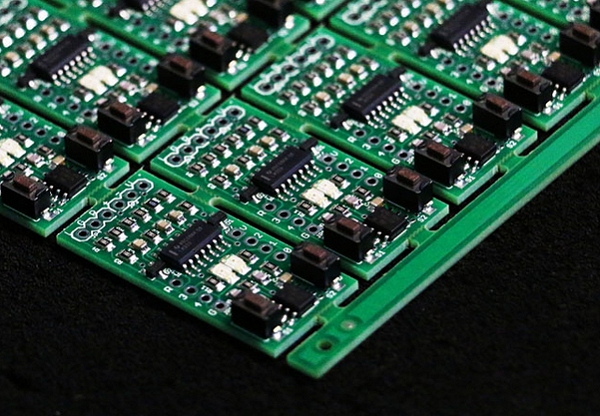

... und gelötet
10.2.2015 Die Platinen sind angekommen
Nur
einen Tag nach der Produktion hat der Postbote die
Platinen gebracht. Sie sehen richtig gut aus, so perfekt kann
man
per Hand nicht löten. Ein erster Vergleich mit den Vormustern zeigt
keinen Unterschied in den Bauteilen. Und dann sofort der erste Test:
Alles funktioniert perfekt! Wunderbar.
Hier ein Test mit dem Online-Assembler auf einem Nexus 7 mit Firefox:

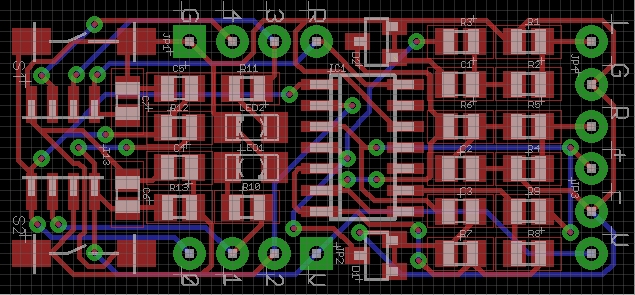

Der Sparrow R2 in
der Produktion
