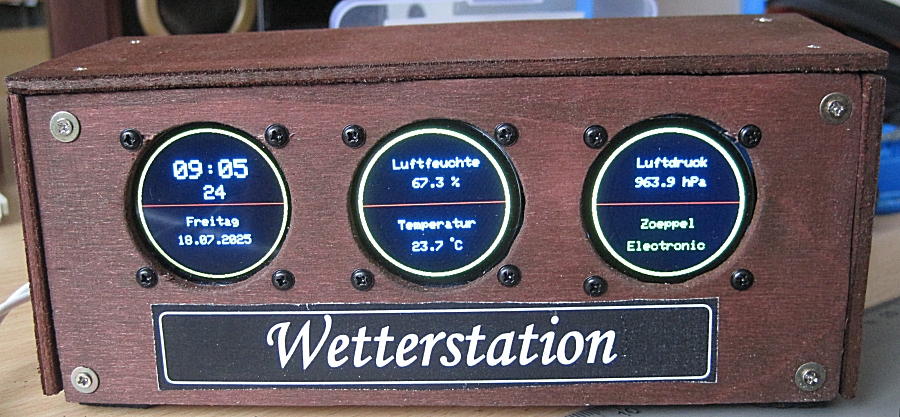

Eine ESP-Wetterstation

#include <Adafruit_GFX.h>
#include <Adafruit_GC9A01A.h>
#include <DHT.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BMP085.h>

// PIN-Konfiguration für das erste Display
#define TFT1_CS 15
#define TFT1_DC 2
#define TFT1_RST 4

// PIN-Konfiguration für das zweite Display
#define TFT2_CS 26
#define TFT2_DC 25
#define TFT2_RST 27

// PIN-Konfiguration für den DHT22
#define DHTPIN 13 // Pin, an dem der DHT22 angeschlossen ist
#define DHTTYPE DHT22

// Initialisierung der Displays
Adafruit_GC9A01A tft1(TFT1_CS, TFT1_DC, TFT1_RST);
Adafruit_GC9A01A tft2(TFT2_CS, TFT2_DC, TFT2_RST);

// Initialisierung des DHT22-Sensors
DHT dht(DHTPIN, DHTTYPE);

// Initialisierung des BMP180-Sensors
Adafruit_BMP085 bmp;

// Variable für die Breite des gelben Kreises
int circleWidth = 5; // Wählbare Breite des Kreises in Pixel

void setup() {
  // Serielle Kommunikation starten
  Serial.begin(115200);
  Serial.println("Starte Programm...");

  // Displays initialisieren
  tft1.begin();
  tft1.fillScreen(GC9A01A_BLACK);

  tft2.begin();
  tft2.fillScreen(GC9A01A_BLACK);

  // Gelben Kreis und roten Strich auf beiden Displays zeichnen
  drawStaticElements(tft1);
  drawStaticElements(tft2);

  // DHT22 initialisieren
  dht.begin();

  // BMP180 initialisieren
  if (!bmp.begin()) {
    Serial.println("Fehler: BMP180 nicht gefunden!");
    while (1); // Stoppt den Sketch, wenn der Sensor nicht gefunden wird
  }
}

void loop() {
  // DHT-Werte auf Display 1 aktualisieren
  updateDisplay1();

  // BMP180-Werte auf Display 2 aktualisieren
  updateDisplay2();

  delay(2000);
}

void drawStaticElements(Adafruit_GC9A01A &display) {
  int centerX = display.width() / 2;
  int centerY = display.height() / 2;
  int radius = (display.width() < display.height() ? display.width() : display.height()) / 2 - circleWidth;

  // Gelben Kreis zeichnen
  for (int i = 0; i < circleWidth; i++) {
    display.drawCircle(centerX, centerY, radius - i, GC9A01A_YELLOW);
  }

  // Roten Strich zeichnen
  display.drawLine(centerX - radius, centerY, centerX + radius, centerY, GC9A01A_RED);
}

void updateDisplay1() {
  // Messung der Luftfeuchtigkeit und Temperatur
  float humidity = dht.readHumidity();
  float temperature = dht.readTemperature();

  if (isnan(humidity) || isnan(temperature)) {
    Serial.println("Fehler beim Lesen der DHT22-Daten!");
    return;
  }

  // Bildschirmbereiche für Werte löschen
  int centerX = tft1.width() / 2;
  int centerY = tft1.height() / 2;
  int radius = (tft1.width() < tft1.height() ? tft1.width() : tft1.height()) / 2 - circleWidth;
  tft1.fillRect(centerX - radius, centerY - 80, radius * 2, 160, GC9A01A_BLACK);

  drawStaticElements(tft1);

  // Luftfeuchtigkeit anzeigen
  tft1.setTextColor(GC9A01A_CYAN, GC9A01A_BLACK);
  tft1.setTextSize(2);
  tft1.setCursor(centerX - (10 * 5) - 8, centerY - 70);
  tft1.print("Luftfeuchte");

  tft1.setCursor(centerX - (10 * 3), centerY - 40);
  tft1.print(humidity, 1);
  tft1.print(" %");

  // Temperatur anzeigen
  tft1.setCursor(centerX - (10 * 5) - 6, centerY + 25);
  tft1.print("Temperatur");

  tft1.setCursor(centerX - (10 * 3) - 6, centerY + 60);
  tft1.print(temperature, 1);

  tft1.setTextSize(1);
  tft1.setCursor(centerX + 23, centerY + 53);
  tft1.print("o");

  tft1.setTextSize(2);
  tft1.setCursor(centerX + 30, centerY + 60);
  tft1.print("C");
}

void updateDisplay2() {
  // Messung des Luftdrucks
  float pressure = bmp.readPressure() / 100.0; // Konvertierung in hPa

  int centerX = tft2.width() / 2;
  int centerY = tft2.height() / 2;
  int radius = (tft2.width() < tft2.height() ? tft2.width() : tft2.height()) / 2 - circleWidth;
  tft2.fillRect(centerX - radius, centerY - 80, radius * 2, 160, GC9A01A_BLACK);

  drawStaticElements(tft2);

  // Luftdruck anzeigen
  tft2.setTextColor(GC9A01A_CYAN, GC9A01A_BLACK);
  tft2.setTextSize(2);
  tft2.setCursor(centerX - (10 * 5) - 8, centerY - 70);
  tft2.print("Luftdruck");

  tft2.setCursor(centerX - (10 * 6), centerY - 40);
  tft2.print(pressure, 1);
  tft2.print(" hPa");

  // Text "Zoeppel" und "Electronic" anzeigen
  tft2.setCursor(centerX - (10 * 4), centerY + 25);
  tft2.print("Zoeppel");

  tft2.setCursor(centerX - (10 * 5), centerY + 60);
  tft2.print("Electronic");

  Serial.print("Luftdruck: ");
  Serial.print(pressure);
  Serial.println(" hPa");
}

#include <Adafruit_GFX.h>
#include <Adafruit_GC9A01A.h>
#include <ESP8266WiFi.h>
#include <NTPClient.h>
#include <WiFiUdp.h>

// Display-Pins
#define TFT_CS   D8  // Chip Select
#define TFT_DC   D3  // Data/Command
#define TFT_RST  D4  // Reset

// Display-Objekt
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);

// WLAN-Zugangsdaten
const char* ssid = "Mein_WLAN";
const char* password = "Mein_WLAN_Passwort";

// NTP-Client
WiFiUDP ntpUDP;
NTPClient timeClient(ntpUDP, "pool.ntp.org", 7200, 60000); // Zeitzone: MEZ 3600, MESZ 7200

// Vorherige Werte zum Vermeiden von unnötigem Blinken
int prevHours = -1, prevMinutes = -1, prevSeconds = -1;
char prevDate[20] = "";
char prevDay[10] = "";

void setup() {
    Serial.begin(115200);

    // Display initialisieren
    tft.begin();
    tft.setRotation(0);
    tft.fillScreen(GC9A01A_BLACK);

    // WLAN verbinden
    Serial.print("Verbinde mit WLAN...");
    WiFi.begin(ssid, password);
    while (WiFi.status() != WL_CONNECTED) {
        delay(500);
        Serial.print(".");
    }
    Serial.println("\nWLAN verbunden!");

    // NTP-Client starten
    timeClient.begin();
    Serial.println("NTP-Client gestartet.");

    // Gelben Rand und roten Strich zeichnen
    drawCircleAndLine();
}

void loop() {
    timeClient.update();

    int hours = timeClient.getHours();
    int minutes = timeClient.getMinutes();
    int seconds = timeClient.getSeconds();

    // Datum und Wochentag berechnen
    time_t epochTime = timeClient.getEpochTime();
    struct tm *tm = gmtime(&epochTime);

    // Wochentage auf Deutsch
    const char* germanDays[] = {
        "Sonntag", "Montag", "Dienstag", "Mittwoch",
        "Donnerstag", "Freitag", "Samstag"
    };
    const char* currentDay = germanDays[tm->tm_wday];

    // Datum formatieren
    char currentDate[20];
    sprintf(currentDate, "%02d.%02d.%04d", tm->tm_mday, tm->tm_mon + 1, tm->tm_year + 1900);

    // Zeit in der oberen Hälfte anzeigen
    if (hours != prevHours || minutes != prevMinutes) {
        displayTime(hours, minutes, seconds, true);
        prevHours = hours;
        prevMinutes = minutes;
    } else {
        displayTime(hours, minutes, seconds, false);
    }

    // Datum und Wochentag nur bei Änderung aktualisieren
    if (strcmp(currentDay, prevDay) != 0 || strcmp(currentDate, prevDate) != 0) {
        displayDate(currentDay, currentDate);
        strcpy(prevDay, currentDay);
        strcpy(prevDate, currentDate);
    }
}

void drawCircleAndLine() {
    // Gelber Kreis am Rand
    tft.drawCircle(120, 120, 119, GC9A01A_YELLOW);
    tft.drawCircle(120, 120, 118, GC9A01A_YELLOW);
    tft.drawCircle(120, 120, 117, GC9A01A_YELLOW);
    tft.drawCircle(120, 120, 116, GC9A01A_YELLOW);

    // Roter waagerechter Strich durch die Mitte
    tft.drawLine(5, 120, 235, 120, GC9A01A_RED);
}

void displayTime(int hours, int minutes, int seconds, bool updateMain) {
    // Stunden und Minuten als HH:MM formatieren
    char timeMainBuffer[6];
    sprintf(timeMainBuffer, "%02d:%02d", hours, minutes);

    // Sekunden als SS formatieren
    char timeSecBuffer[3];
    sprintf(timeSecBuffer, "%02d", seconds);

    // Hintergrund der oberen Hälfte nur bei Änderung bereinigen
    if (updateMain) {
        tft.fillRect(40, 40, 160, 42, GC9A01A_BLACK); // Hauptzeit-Bereich
    }

    // Nur aktualisieren, wenn die Sekunden sich geändert haben
    if (seconds != prevSeconds) {
        tft.fillRect(95, 85, 70, 30, GC9A01A_BLACK); // Sekunden-Bereich

        tft.setTextColor(GC9A01A_CYAN);
        tft.setTextSize(3);
        tft.setCursor(110, 90);
        tft.print(timeSecBuffer);

        prevSeconds = seconds; // Neue Sekunde speichern
    }

    // Hauptzeit (HH:MM) zentriert anzeigen
    if (updateMain) {
        tft.setTextColor(GC9A01A_CYAN);
        tft.setTextSize(4);
        tft.setCursor(65, 50);
        tft.print(timeMainBuffer);
    }
}

void displayDate(const char* day, const char* date) {
    // Hintergrund der unteren Hälfte reinigen
    tft.fillRect(40, 125, 160, 70, GC9A01A_BLACK);

    // Wochentag anzeigen
    tft.setTextColor(GC9A01A_CYAN);
    tft.setTextSize(2);
    tft.setCursor(75, 140); // Näher zur roten Linie
    tft.print(day);

    // Datum anzeigen
    tft.setCursor(60, 170); // Direkt unter dem Wochentag
    tft.print(date);
}
