EMF-Detektor mit Arduino Uno

Elektronik-Labor   Projekte   AVR

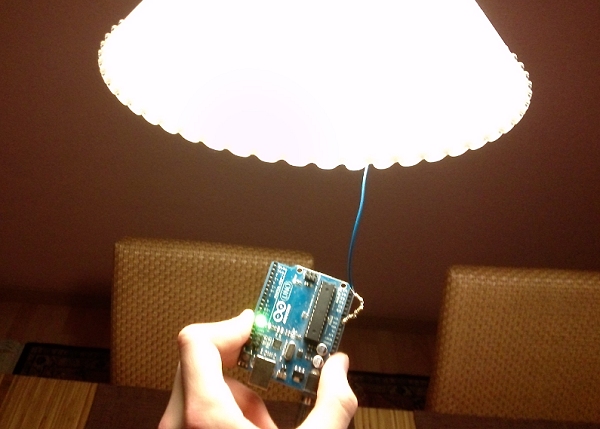

Hier habe ich mit dem Arduino einen EMF-Detektor gebaut, der mit nur zwei Teilen auskommt (wenn man anstatt einer externen LED die Port13-LED verwendet). Man braucht ein Stück Draht von etwa 10 cm Länge und einen Widerstand im Bereich von 2-4 MOhm (Die besten Ergebnisse erziele ich bei 3 MOhm). Die Drahtantenne wird in einen der Analog-Ports des Arduinos gesteckt und vom gleichen Port aus mit dem Widerstand nach GND verbunden. Mit dem angehängen Sketch wird durch Flackern der Port13-LED die Intensität des EMFs angezeigt. Die ganze Schaltung ist überraschend empfindlich - eine eingeschaltete Leuchtstoffröhre ist schon aus zwei Metern Entfernung zu empfangen.

int sensorPin = A0;            //Pin mit der Antenne (Hier A0)
int messwert = 0;              //Variable um denn Messwert der Antenne zu speichern
int ledPin = 13;               //Port, an der die LED angeschlossen ist (hier Port 13)

void setup(){

}

void loop() {
  messwert = analogRead(sensorPin);                    //Spannung von Antenne auslesen

  if(messwert >= 1){                                  //Wenn ein EMF gefunden wurde in diese Verzweigung springen
    messwert = constrain(messwert, 1, 100);           //Messwertbegrenzung
    messwert = map(messwert, 1, 100, 1, 255);         //Messwertbegrenzung
    analogWrite(ledPin, messwert);                    //Denn Messerwert mit der LED sichtbar machen
  }else{                                              //Wenn kein EMF vorliegt in diese Verzweigung springen
    analogWrite(ledPin, 0);                           //LED ausschalten
  }
}
