GIF-Animationen
lassen sich auch zum Steuern, z. B. für einen einfachen Roboter nutzen.
Jedes Einzelbild der GIF-Animation stellt eine oder mehrer
Informationen dar, die Farbe Schwarz etwa entspricht dem logischen

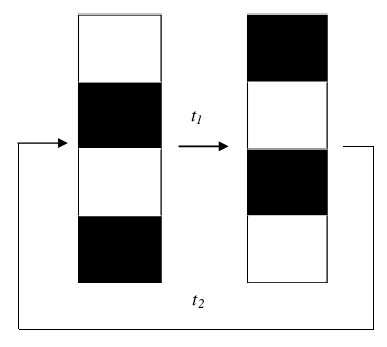

Zustand 0, die Farbe Weiß dem logischen Zustand 1. Hier sind als
Beispiel zwei Bilder gezeigt, die in einer Endlosschleife mit
einstellbarer Zeitverzögerung tn jeweils aufeinander folgen. Sie
beinhalten jeweils vier binäre Informationen und stellen ein sehr
einfaches Programm dar.

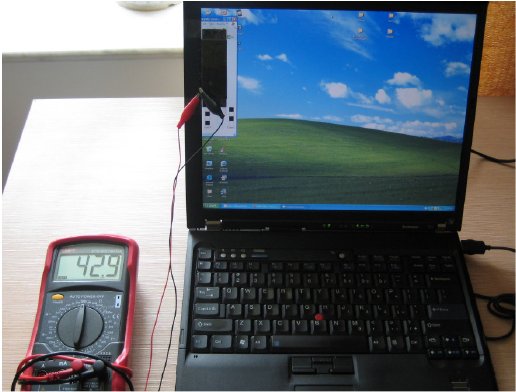

Die Animation kann natürlich auch so eingestellt werden, dass sie beim letzten Bild stehenbleibt. Nun müssen die Informationen nur noch ausgelesen werden. Dies kann sehr einfach über ein LDR-Array direkt vom Bildschirm des Computers geschehen. Das LDR-Array kann z. B. mittels einer Klammer oder Klebestreifen lichtdicht am Monitor befestigt, und das Bildbearbeitungsprogramm-Fenster, das die Animations zeigt, beliebig vergrößert oder verkleinert und an entsprechender Stelle geschoben werden. Hier ein Aufbauvorschlag für eine Steuerleitung:

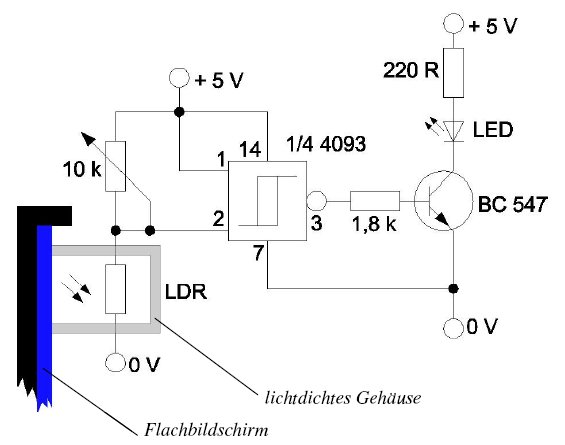

Fällt Licht (weißes Licht der GIF-Animation) auf den Fotowiderstand, so wird dieser niederohmig, damit liegt am Eingang (Pin 2) des NAND-Schmitt-Triggers 4093 LOW-Level an während am zweiten Eingang (Pin 1) HIGH-Level anliegt. Damit kippt der Ausgang (Pin 3) von LOW- zu HIGH-Level, der Transistor schaltet durch und die LED beginnt zu leuchten. Mit dem Potentiometer kann die Schaltschwelle eingestellt werden.
