Rauchmelder
von Burkhard Kainka
ELO 2009
Wer öfter mal elektronische Geräte selbst entwickelt sollte den
Brandschutz ernst nehmen. Es wäre ja doppelt schlimm, wenn ein selbst
gebautes Gerät einen Brand verursacht. Am besten stellt man überall
Rauchmelder auf. Einer der vielen Rauchmelder in meiner Wohnung hat
aber kürzlich einen Fehlalarm ausgegeben. Deshalb musste er außer
Dienst gestellt werden. Ich wollte sowieso schon immer mal wissen, das
da drin ist.

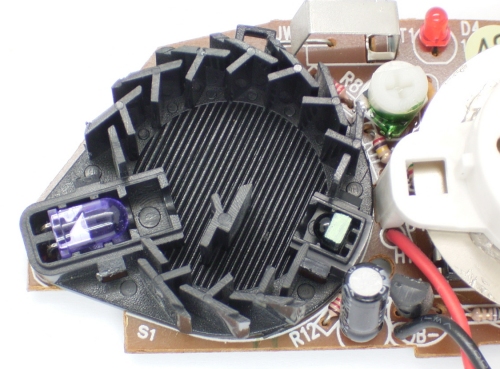

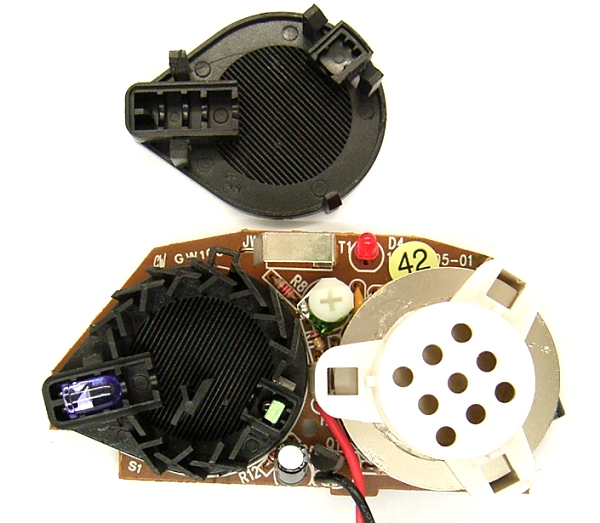

Sehr aufschlussreich, eine kleine Dunkelkammer mit IR-Diode und
Fotodiode. Der Lichtstrahl der Sendediode erreicht den Fotosensor nie
direkt. Aber mit etwas Rauch in der Kammer wird es auch beim Sensor
hell.

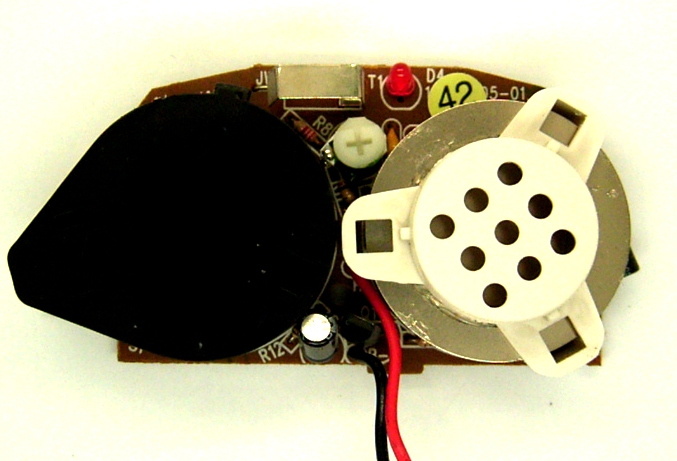

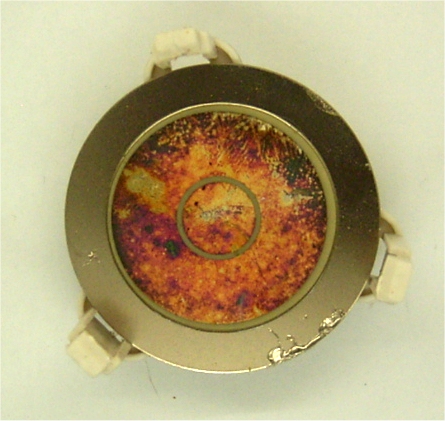

Der Piezo-Schallgeber hat zwei Segmente und wird in einer
rückgekoppelten Schaltung genau bei seiner Eigenresonanz betrieben.
Viel Krach ohne den sonst oft üblichen Übertrager.
Das verwendete IC ist ein MC145012. Ein Datenblatt ist im Internet leicht zu finden.

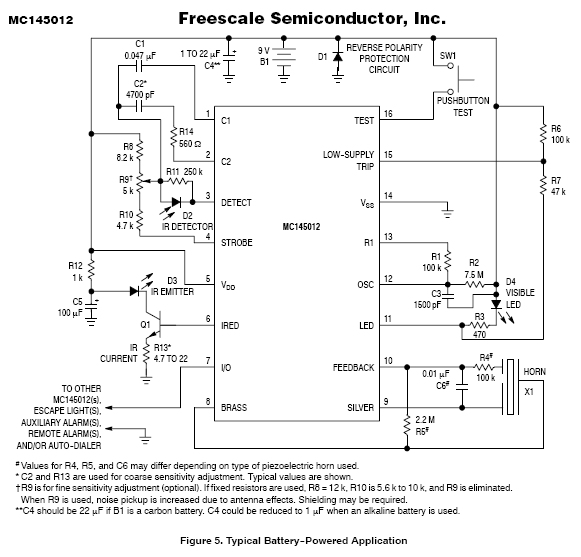

Das Datenblatt zeigt eine typische Anwendung, die weitgehend mit dem Gerät übereinstimmt.
Ein Versuch mit geöffneter Sensorkammer lieferte Daueralarm. Das gerät
ist also zugleich ein Lichtsensor. Damit bietet sich eine Anwendung als
Alarmanlage an. Man legt die ganze Schaltung in den Tresor. Wenn jemand
die Tür öffnet fällt Licht auf den Sensor und löst Alarm aus.
