ZF-Mixer für den Roadstar TRA-2350P

von B. Kainka

 aus ELO 2008
Elektronik-Labor  Labortagebuch  ELO

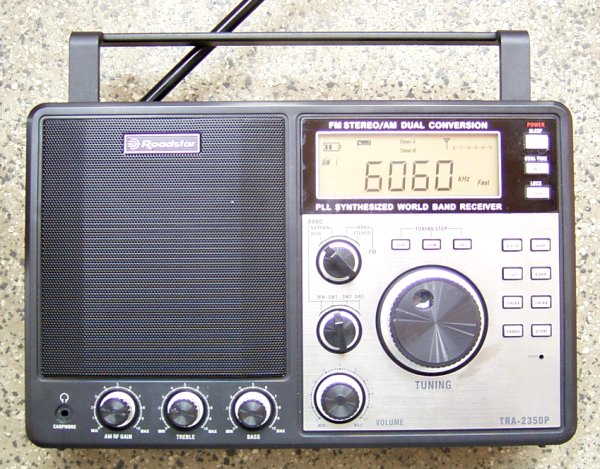

Der Roadstar ist ein PLL-Weltempfänger mit sehr guten Empfangseigenschaften. Leider fehlt ein BFO, sodass man auf CW und SSB verzichten muss. Aber das Gerät besitzt einen 455-kHz ZF-Ausgang. Hier kann sehr einfach ein Down-Mischer angeschlossen werden, um das Signal auf ca. 12 kHz herabzumischen. Mit der passenden PC-Software steht dann alles bereit, was man sich wünschen kann: DRM, SSB, CW, AM-Stereo und alle erweiterten Eigenschaften der besseren AM-Dekodierung mit scharfen Filterflanken, Störausblendung usw. Im Gegensatz zum SDR-Konzept benötigt der PC keinen Stereo-Eingang, die Spiegelunterdrückung erfolgt durch die internen ZF-Filter des Empfängers.




Die Schaltung verwendet den TA7458 als Mixer. Der interne Oszillator wird mit einem Keramikresonator CSB470 oder ZTB470 stabilisiert. Die großen Parallelkondensatoren ziehen die Resonanzfrequenz von 470 kHz auf etwa 467 kHz herunter. Damit erscheint das Ausgangssignal bei 12 kHz.

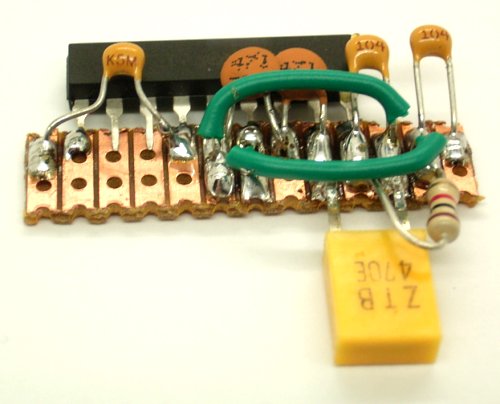

Die Schaltung wurde möglichst platzsparend auf einem Stück Streifenrasterplatine aufgebaut, damit sie später leicht in das Gerät integriert werden kann. Beim ersten Versuch mit einem CSB470 wurde tatsächlich eine Oberwelle erzeugt. Der ZTB470 brachte den gewünschten Erfolg und genau 455+12=467 kHz. Die genaue Frequenz ist aber nicht so wichtig.

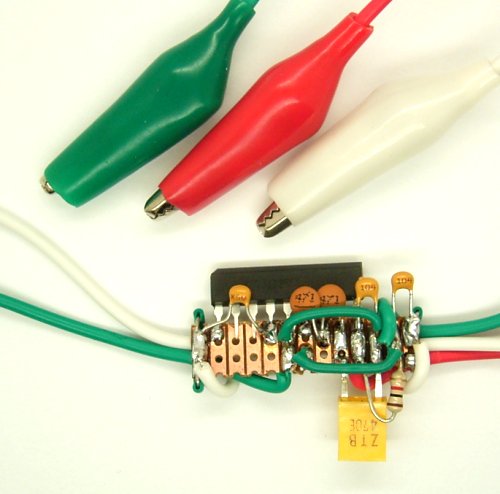

Zum Anschluss dienen Krokokabel mit Zugentlastung für universellen Einsatz, auch in Ermangelung der korrekten Stecker. Kroko passt immer. Das weiße Kabel führt direkt an den 455-kHz-Ausgang, das grüne stellt die Masseverbindung an der Antennebuchse her. Das rote Kabel dient zur Spannungsversorgung. Da der Roadstar sowohl Akkus als auch vier Monozellen enthält, kann die Betriebsspannung von z.B. 4,5 V von den Batterien abgegriffen werden. Der Ausgang (grün und weiß) führt zum Audiokabel an der PC-Soundkarte.

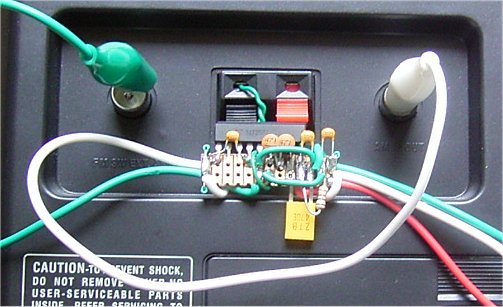

Provisorische Befestigung an der alternativen Antennenklemme

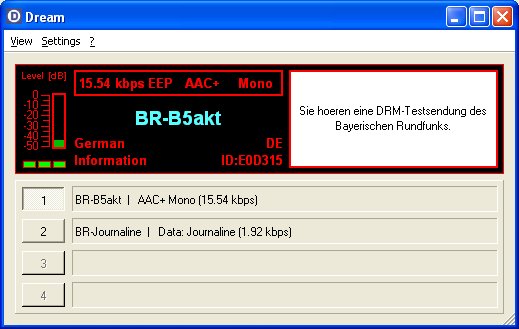

Und so sieht es aus, wenn man mit DREAM den Bayrischen Rundfunk auf 6085 kHz empfängt:

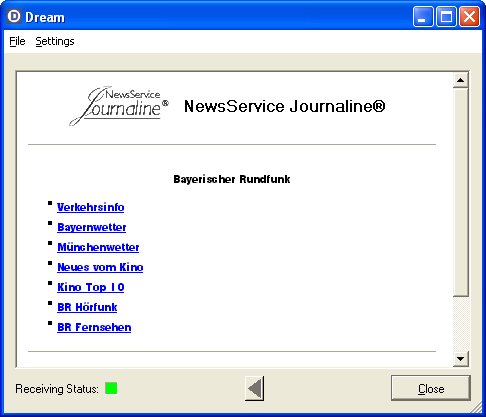

Das Journaline ist ein Nachrichtendienst in Textform:

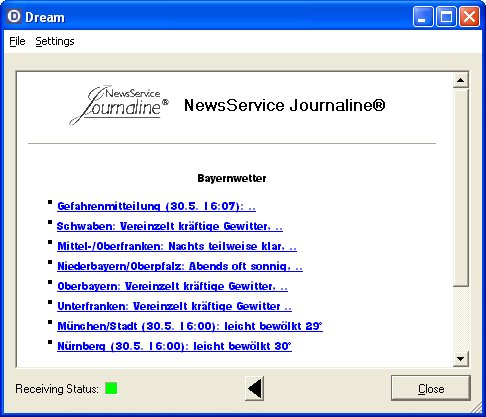

Interessant z.B. das aktuelle Wetter in Bayern...

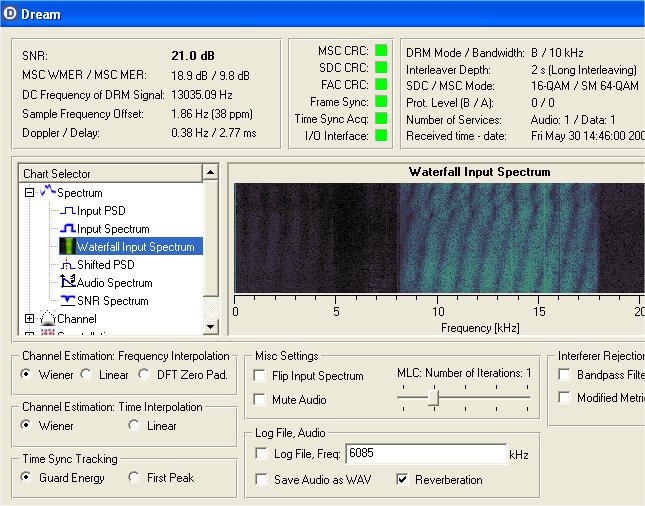

DREAM liefert zahlreiche Möglichkeiten der genaueren Signalauswertung.
