Mittelton-Horn

von Heinz D.

Elektronik-Labor  Lernpakete  Projekte  HF  Lautsprecher



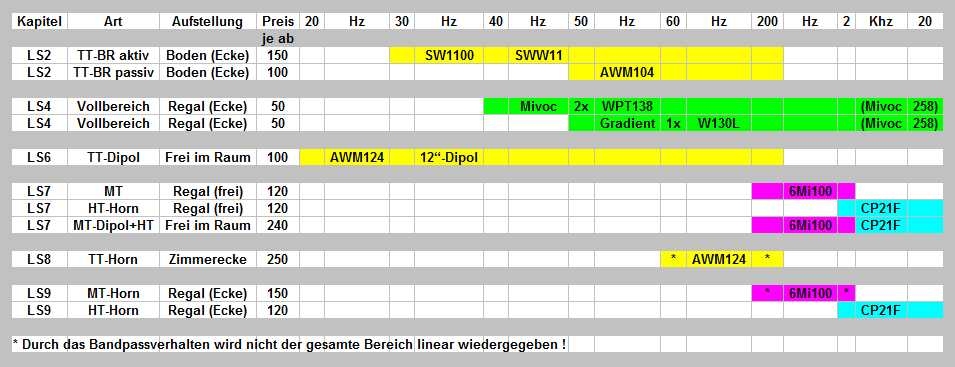

Das schwarze MT-Horn wäre geometrisch ab 400Hz geeignet. Ein MT-Treiber ist kaum unter 250€ zu bekommen. Das Bandpass-Verhalten gilt auch hier. Das kleine HT-Horn ist für 2-12kHz geeignet und fällt danach ab.

Das Mitteltonhorn ab 200Hz wird ähnlich dem TT-Horn konstruiert:
BassCAD; TSP vom 6MI100; Expo-Horn; fc=200; Ah=100cm²; Aufstellung Boden für eine gute Anpassung. Die Rückkammer hat nur 0,8l, deshalb die kleinstmögliche Box bauen. Mit 20cm Innenhöhe beginnen Sie am Hornmund (x=33) mit 1150cm²/20cm= 57,5cm Innenseite.

Bei x=24 A=590cm² Breite=30cm
Bei x=15 A=300cm² Breite=15cm
Bei x=9 A=200cm² Breite= 10cm

Bis x=0 wird nun die Breite=10cm beibehalten und die Höhe von 20cm auf 10cm verringert, indem oben und unten ein Keilförmiges Brett angebracht wird.














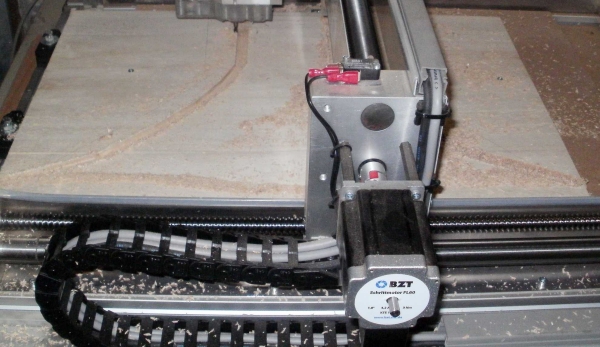

1.Segment

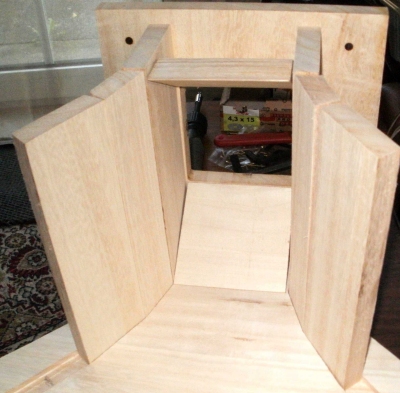

2.Segment


3.+4.Segment


 noch ohne Rückkammern


 (hinten die Nuggets, unten ein Behringer Spektrumanalyser)

Die Nut erleichtert den Zusammenbau. Sie können auch gehobelte Dachlatten stumpf aufleimen, wenn Ihnen die Gärungsschnitte nicht möglich sind. Die Keile können aus festem Styropor gefertigt werden. Das Hochtonhorn CP21F ist schon fertig und muss nur noch aufs oder ins MT-Horn montiert werden.


Simulation und Messung des Frequenzganges


Die Simulation mit Hornresp zeigt keinen geraden Frequenzgang zwischen 200Hz und 2000Hz.


Die Simulation mit AJ-Horn-Demo weicht etwas ab, weil mit der Demo nicht alles einstellbar ist.


 Die Messung weicht nur wenig von den Simulationen ab. Linear ist anders, schade um den Aufwand.

Fazit
Hörner sind laut ohne mehr Verzerrungen zu produzieren. Der Gehäuseaufwand, das Bandpass-Verhalten und die Kosten gehören nicht zu den Vorzügen. In Wohnräumen haben für MICH Hörner keine Berechtigung. Im Freien muss der Frequenz- und Phasengang nicht so genau passen.



Mir reichen meistens die Nugget oder die 4 Beyma mit 8 Dipolen wenn's ein bisschen mehr sein darf.

Ich hoffe, Sie konnten von den Kapiteln profitieren und haben Spaß beim Bauen und Hören.
