Im Urlaub auf dem Meer höre ich sehr viel
meinen kleinen Tecsun PL-390 auf allen Wellenbereichen, und am
wenigstens davon auf FM. Die Drahtantenne, die bei dem Empfänger
beigelegt ist, habe ich nie gemocht, deshalb hatte ich mir eine Aktivantenne
nach Elektor gebaut. Obwohl dies eine
gute Antenne ist, fehlt lediglich die Richtwirkung.
Angeregt durch die Wettbewerb im
Elektronik-Labor sagte ich mir, es ist Zeit etwas neues zu bauen. Vor einiger Zeit experimentierte ich mit dem Audion aus der Bastelecke.
Die Spule hatte ich als Luftspule auf einen
Kabelkanaldeckel gewickelt. Das Ergebnis war hervorragend, so sagte Ich mir,
warum nicht die Antenne allein bauen. Weil ich einen 3D-Drucker habe, war die Idee

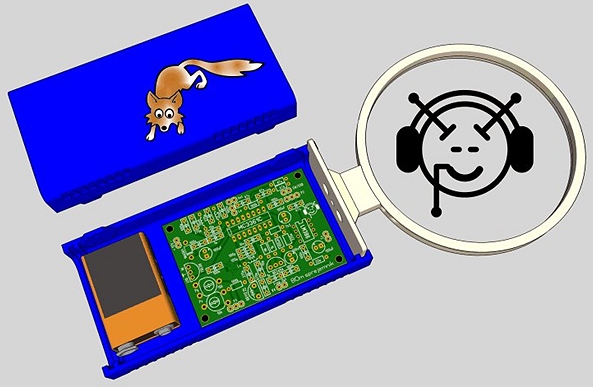

schnell realisiert. Zuerst zeichnete ich mit Sketchup alle Teile, anschließend

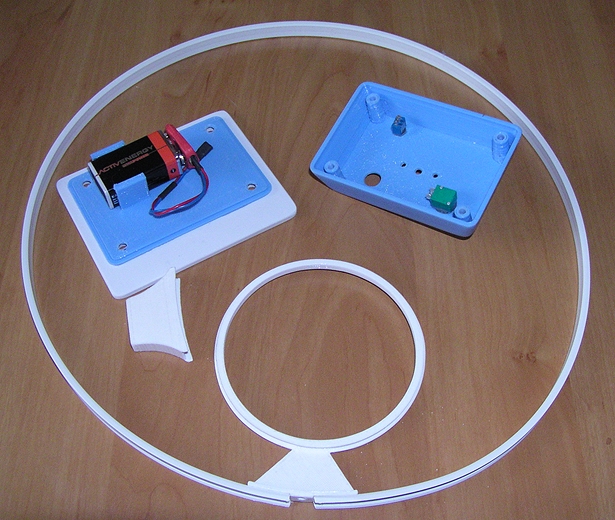

leistete der Drucker seine Arbeit. Die Ergebnisse sieht man auf den Bildern unten.
Alle
Teile sind mit dem 3D-Drucker gedruckt, mit
der Ausnahme des Rings, der ist Kabelkanaldeckel dem aus Elektroladen.
Der
Außenring hat einen Durchmesser von 30 cm
während der kleine innere 10 cm hat. Auf dem äußeren Kreis wickelte Ich
18
Wicklungen mit Litze 45 x 0,04mm Lack-Seide, Anzapfung bei der 5.
Windung. Dies
ist die Spule für den MW-Bereich (ca. 500 kHz - 1800k Hz), während die
Anzapfung den unteren KW-Bereich (ca. 1,8 MHz - 6,5 MHz) bringt.
Auf dem kleinen Ring sind 2
Windungen für den oberen KW-Bereich (ca. 6,5 MHz - 28 MHz) und 1
Windung getrennt
als Kopplung zum Empfänger. Für die Abstimmung verwende Ich eine
Kapazitätsdiode BB510 (SMD). Man kann auch eine ähnliche (fast
gleiche) BB112 oder 1SV149
einsetzen.
Eine vollständige Antenne im Betrieb mit Empfänger Tecsun PL-390 in unserem Garten.

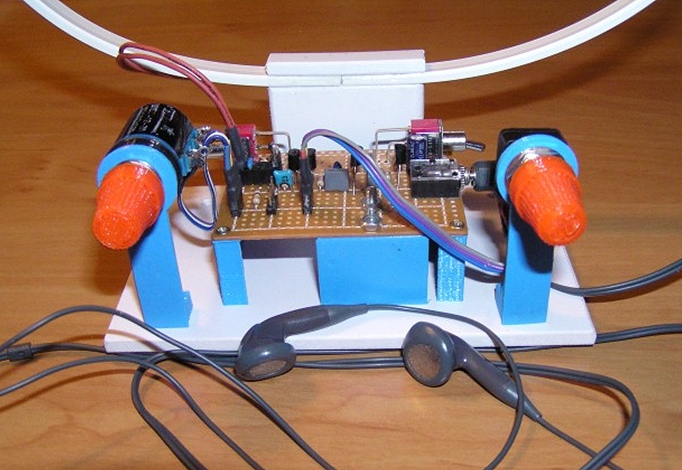

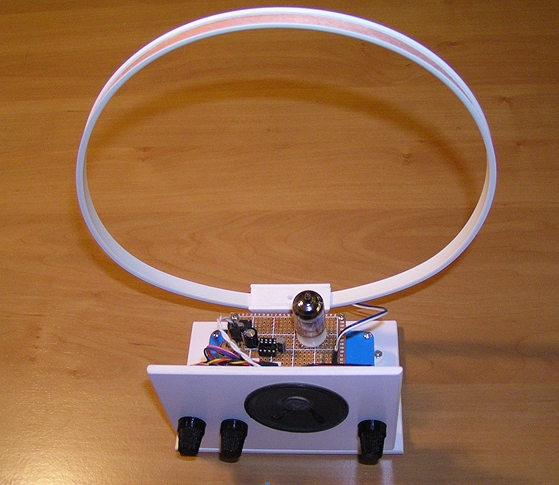

Einige Bilder von anderen Anwendungen der gleichen Antenne:
