Versuche mit dem HT66F30

Elektronik-Labor  Projekte   Holtek





Der Holtek HT66F30 hat einige interessante Eigenschaften, darunter mehr Ports, einen kalibrierten  internen Taktgenerator, einen 12-Bit-AD-Wandler und erweiterte Timer. Zwar ist der Flashbereich nur so groß wie beim HT46F47 und das EEPROM mit 64 Byte sogar nur halb so groß.  Aber die Familie kennt auch noch den HT66F40 und den HT66F50 mit jeweils verdoppeltem Speicher und noch mehr Anschlüssen. Reizvoll ist auch, dass ich den schon bekannten Compiler und die vorhandenen Brenner verwenden kann.

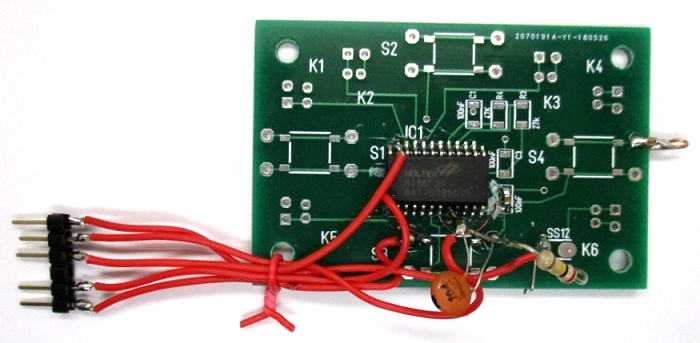

Für die ersten Versuche habe ich den HT66F30 auf eine Platine gelötet, die eigentlich für ein kleines Spiel mit dem HT46F47 gedacht war. Der neue Controller hat 24 Beinchen gegen den 18 Anschlüssen des Vorgängers. Einige der Anschlüssen hängen daher in der Luft. GND, VCC und Reset müssen mit Drähtchen verbunden werden. Aber viele der Ports liegen passend für die auf der Platinen vorhandenen Positionen für LEDs und Tastschalter.  Zusätzlich habe ich den Anschluss zum Brenner eingebaut.

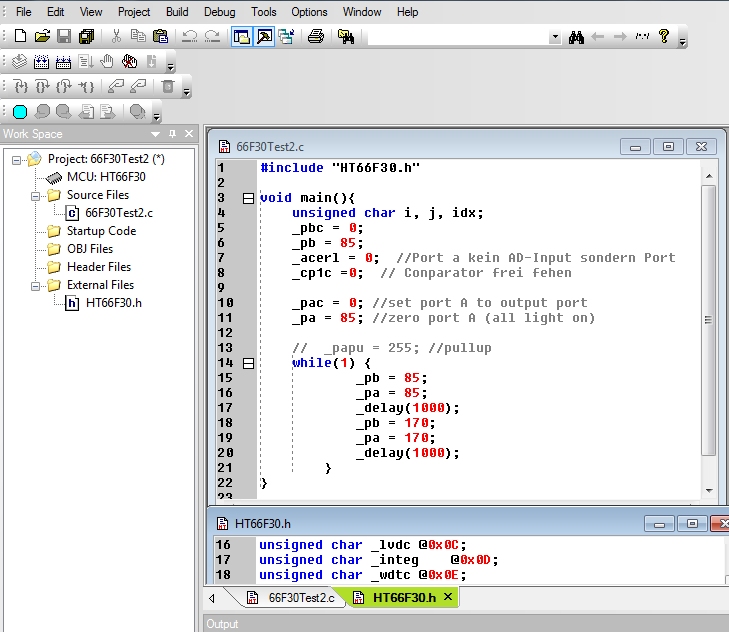

Den Compiler HT-IDE3000 verwende ich schon lange.  Nun war ein Update fällig, damit auch der HT66F30 explizit unterstützt wird. Das erste Testprogramm sollte nur irgendwie auf den Port A zugreifen. Es konnte problemlos kompiliert und in den Controller gebrannt werden. Aber die acht Pins am Port A blieben hochohmig.

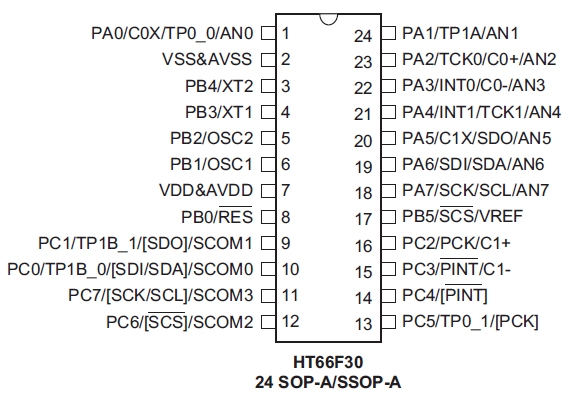

Im nächsten Schritt habe ich auch den Port B getestet. Das hat problemlos funktioniert, an den Ausgängen erschienen die gewünschten Ausgaben. Ein Blick auf die Pin-Funktionen zeigt, dass alle PA-Pins auch Eingänge für den AD-Wandler sind. In dem 300 Seiten dicken PDF-Handbuch des Controllers habe ich dann im Kapitel zum AD-Wandler gefunden, dass der Port A voreingestellt als Eingang für den Wandler dient, wobei die I/O-Funktionen abgeschaltet sind. Mit _acerl = 0; wurde der Port frei geschaltet. Allerdings sind nun immer noch drei Leitungen ohne Ausgabe.  Ich muss also noch weiter auf die Suche gegen, welche interne Baugruppe sich die Ports greift.

#include "HT66F30.h"

void main(){
unsigned char i, j, idx;
_pbc = 0;
_pb = 85;
_acerl = 0; //Port a kein AD-Input sondern Port
_cp1c =0; // Conparator frei geben

_pac = 0; //set port A to output port
_pa = 85; //zero port A (all light on)

// _papu = 255; //pullup
while(1) {
_pb = 85;
_pa = 85;
_delay(1000);
_pb = 170;
_pa = 170;
_delay(1000);
}
}

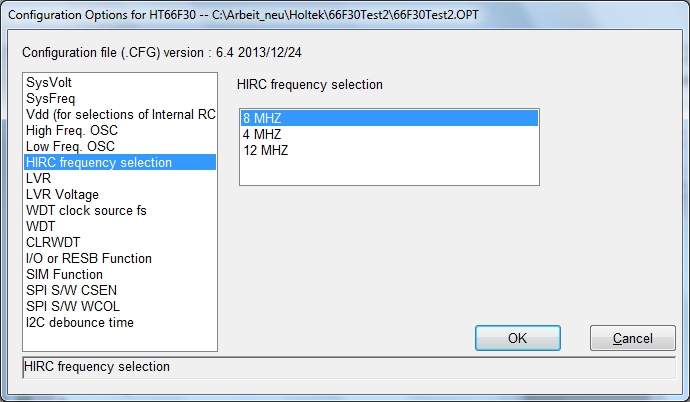

Das Programm soll Rechtecksignale an allen Pins an PA und PB erzeugen. Das bietet die Möglichkeit, einen Blick auf die Genauigkeit des internen RC-Oszillators mit 8 MHz zu werfen. Das Handbuch sagt, er hat eine Genauigkeit von 2% bei 5 V und 25 Grad C. Bei 5 V messe ich eine Ausgangsfrequenz von 995 Hz. Bei 3 V steigt die Frequenz auf 1026 Hz, also 3 % mehr. Die Spannung ist also tatsächlich wichtig, wenn es auf die Genauigkeit ankommt. Unter den möglichen Optionen gibt es auch die Frequenzen 4 MHz und 12 MHz.




Zum Schluss: Heureka, ich habe doch noch gefunden, was mir drei Port-A-Pins geklaut hat: Es gibt zwei Komparatoren, und es war der Komparator 0. Eine Zeile mehr, und alle acht Bits stehen für I/O-Aktionen zur Verfügung:
	_cp0c =0;  // Conparator 0 frei geben
_cp1c =0; // Conparator 1 frei geben
