H-Brücke mit dem NE556

von Holger Fritzsch

Elektronik-Labor  Literatur  Projekte  Lernpakete  Kalender  Schaltungswettbewerb



Wenn man das sich das Blockschaltbild eines  NE 556  ansieht, dann bemerkt man eine Symmetrie der Bausteine, somit drängt sich die Frage auf, ob man eine H- Brücke ähnlich dem L 293 realisieren kann.

Ja, man kann !

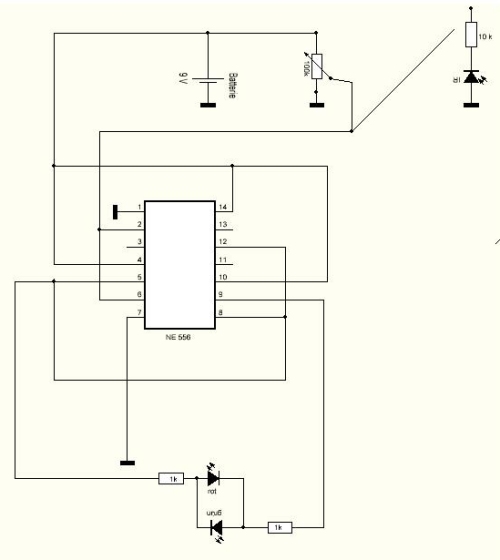

Vorliegende Schaltung nutzt beide interne Timer des NE 556 aus. In dieser Konfiguration stellt es eine sog. H- Brücke dar. Es ist möglich nur über einen Port eines Mikrocontroller die Drehrichtung eines Motors zu ändern. Baut man die Schaltung zweimal auf , so ist ein kleiner Fahrroboter möglich. Das wäre dann in etwa „ das mobile Steckbrett“.

Funktionsprinzip

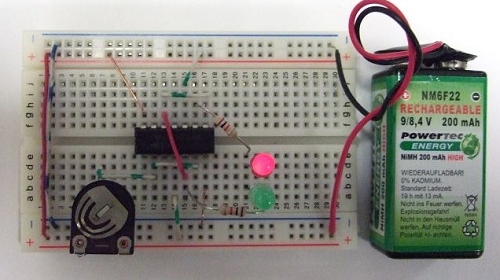

Der Ausgang des 1. Timer ( pin 5) steuert den Trigger- (pin 8) und Schaltschwelleneingang  ( pin 12 ) an. Zwischen pin 5 (Timer1) und pin 9 (Timer 2) liegen zwei antiparallele LEDs. Nach Anlegen der Batteriepannung und Reglerstellung ganz nach „links“ , entspricht 0 V am Steuereingang des Timers 1 ( pin 2 / pin 6),  leuchtet zunächst die rote LED auf.  Zwischen pin 5 und pin 9 liegen ca. 3,5V an, wobei pin 5 positiv ist.

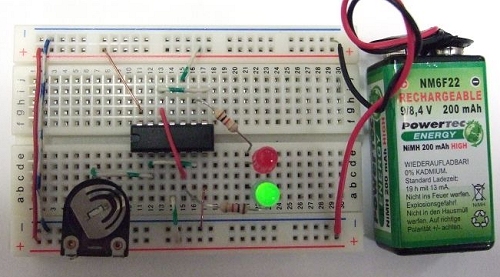

Dreht man den Regler weiter nach „rechts“,  so schaltet bei ca. 4,8 V die grüne LED ein und die rote LED aus. Zwischen pin 5 und pin 9 liegen ca. 2V an, wobei pin 5 negativ ist.


Dreht man nun den Regler wieder zurück (in Richtg. Masse), so geht bei ca. 2,1 V die grüne LED aus und die rote LED erneut an. Es liegt also eine Art Hysterese zwischen diesen beiden Punkten der Eingangsspannung vor. Natürlich ist auch der Eingang (pin 2 / 6) mit einer Steckbrücke an Masse bzw. den Pluspol anlegbar  und die LEDs reagieren entsprechend darauf.


Beispiel 1

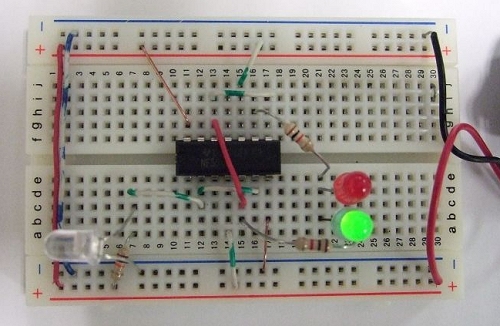

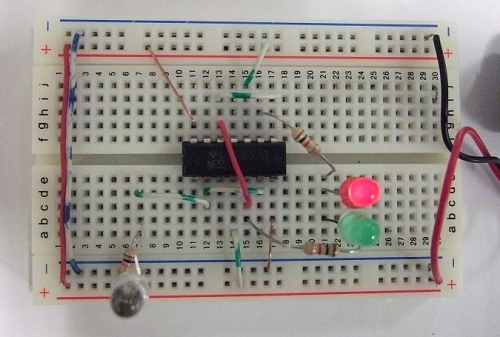

Statt des Einstellreglers kann man eine IR-Diode anschalten. Diese wird wie üblich in Sperrrichtung geschaltet . Der 10-kΩ-Widerstand sorgt für den richtigen Arbeitspunkt der Diode. Bei Eintreffen von IR- Strahlung wechseln die beiden LEDs hin und her. Somit ist eine schnelle Prüfung einer Fernbedienung möglich.,



Beispiel 2

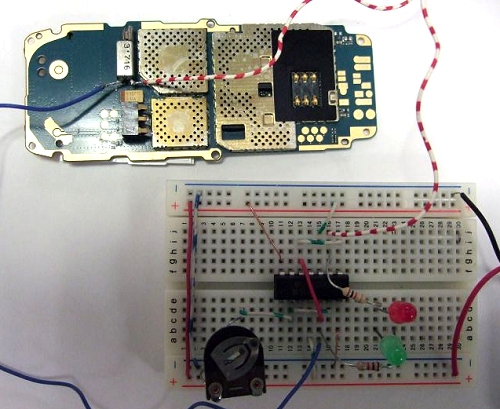

Schaltet man statt der LEDs einen kleinen Motor an, so lässt sich dessen Drehsinn ebenfalls ändern. (Anschluss eines zufällig vorhandenen Vibrations-Motors).

Beispiel 3
Wie oben schon erwähnt, ist die Ansteuerung dieser H- Brücke  über einen einzigen pin eines µC möglich.  Dazu ist dieser lediglich auf „high“ bzw. „low“ zu setzen, sodass der Motor „umpolt“.
