Lichtgesteuerter Ein-Aus-Schalter

von Winfried Zielonkowski
Platz 4 im NE556-Schaltungswettbewerb

Elektronik-Labor  Literatur  Projekte  Lernpakete  Kalender  Schaltungswettbewerb

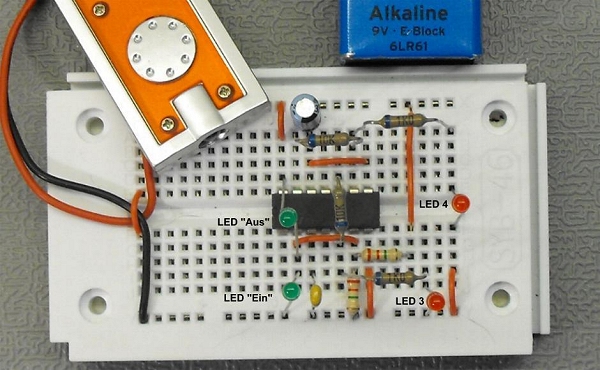

Die abgebildete Schaltung nutzt die bistabile Eigenschaft des NE556. Timer1 arbeitet als Schalter, Timer2 als astabiler Multivibrator. Als Lichtsensoren fungieren die grünen LED. Die auf dem Aufbaufoto mit abgebildete LED-Lampe diente als Lichtquelle, dicht über der LED.



Um beim Einschalten der Betriebsspannung einen bestimmten Zustand des Timers1 zu erreichen ( Out1 auf L-Pegel ), muss Cont1 über C1 an GND liegen. (Ansonsten wäre es Zufall, so wie an Tag 6 im NE556-Kalender ). An Trig1 und Tres1 liegt jetzt ca. die halbe Betriebsspannung, ein Wert, der keine Zustandsänderung bewirken kann. Durch Anleuchten der LED „Ein“ (ein kurzer Lichtblitz genügt ) sinkt die Spannung an Trig1 kurzzeitig auf unter 1/3 der Betriebsspannung und der Ausgang Out1 wird dadurch auf H-Pegel geschaltet. Die rote LED3 leuchtet. Über R3 Liegt nun an Reset2  H-Pegel, so dass Timer2 jetzt als LED-Blinker ( LED4 ) arbeitet, so wie im NE556-Kalender beschrieben. Ein Lichtblitz an LED „Aus“ hat zur Folge, dass die Spannung an Tres1 kurz über 2/3 der Betriebsspannung ansteigt und Out1 auf L-Pegel geht. Die LED3 erlischt und L-Pegel an Reset2 stoppt den Blinker.
