Langsamer Wechselblinker
Beitrag zum Schaltungswettbewerb 2017 von Jürgen Heisig

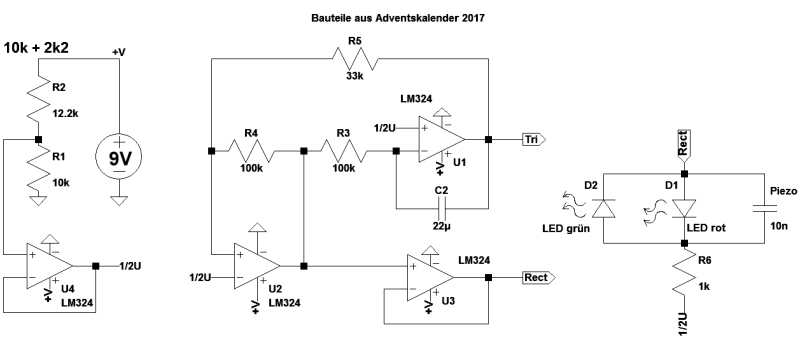

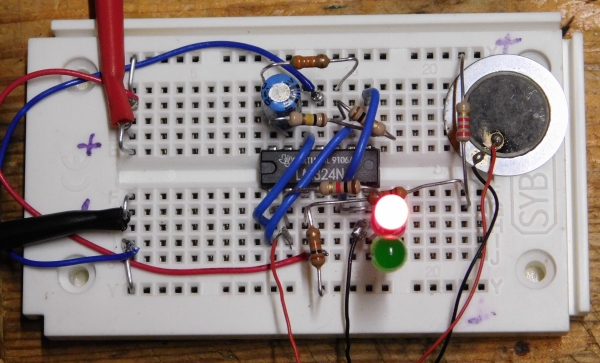

Die Schaltung ist in drei Blöcke aufgeteilt:
- Erzeugung einer belastbaren Mittelpunktspannung ("virtuelle Masse") mit U4
- Funktionsgenerator (Dreieck/Rechteck, U1/U2) mit Ausgangsbuffer für das Rechtecksignal (U3)
- Indikatorblock mit 2 LEDs und Piezo
Die virtuelle Masse muss hier belastbar sein, da die LEDs darüber arbeiten. Die Reihenschaltung aus 10 k + 2,2 k (R2) sorgt für einen geringen Offset am Buffer.
Der Funktionsgenerator erzeugt eine niedrige Frequenz, so dass am gepufferten Rechteckausgang (U3) etwa alle 2 Sekunden die Polarität wechselt. Die gegensinnig geschalteten LEDs liegen über einen Vorwiderstand von 1 k an diesem Ausgang und arbeiten daher abwechselnd gegen die virtuelle Masse. Zusätzlich erzeugt der Piezo bei jedem Umschaltevorgang ein leises Klicken. Der Dreiecksausgang ist nicht gepuffert und steht zur freien Verfügung.
Hinweise:
- Der Funktionsgenerator wurde gewählt, um alle OPAmps des LM324 zu nutzen. Geht es nur um das Blinken, reicht auch ein einfacher Rechteckgenerator.
- Wird C2 gegen einen der 10nF-Kondensatoren gewechselt, erhält man einen Tongeber mit ca. 800 Hz.
