Nach dem Zusammenbau des Luftqualitätsmessers
wollte ich diesem noch einen angemessenen Platz geben. Das vorhandene
Gehäuse fiel leider immer wieder um und war mir etwas zu groß.
Um dem Abhilfe zu schaffen konstruierte ich ein eigenes Gehäuse, zum
Ausdrucken auf meinem Prusa FDM 3D Drucker (MK3S+). Wichtig waren mir
bei der Konstruktion drei Dinge:
1. Klebefreier Zusammenbau: Das Gehäuse sollte
jederzeit beschädigungsfrei geöffnet und wieder verschlossen werden
können. Die Platine sollte im Innern stabil arretiert werden.
2. Design & Stabilität: Der Luftqualitätsmesser
sollte ohne die Gefahr umfallen zu können einen festen Stand bekommen.
Dabei sollte dieser auch, ähnlich einer Ampel ein schönes, schlichtes
Design erhalten.
3. Einfachheit: Der Zusammenbau sollte möglichst
einfach sein. Gleichzeitig sollte aber weiterhin die Möglichkeit
bestehen Einstellungen an den beiden Drehpotentiometern ohne das Öffnen
des Gehäuses vornehmen zu können.

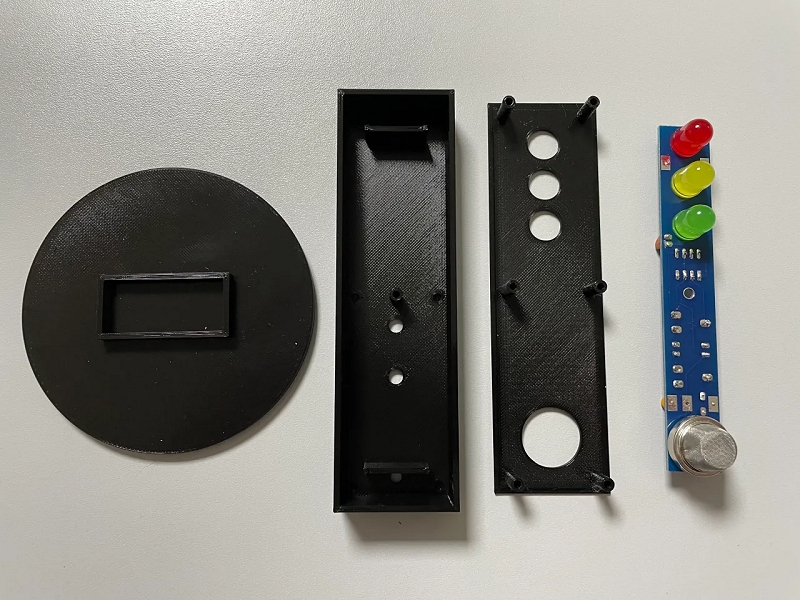

Im Ergebnis konstruierte ich ein dreiteiliges Gehäuse. Dieses besteht

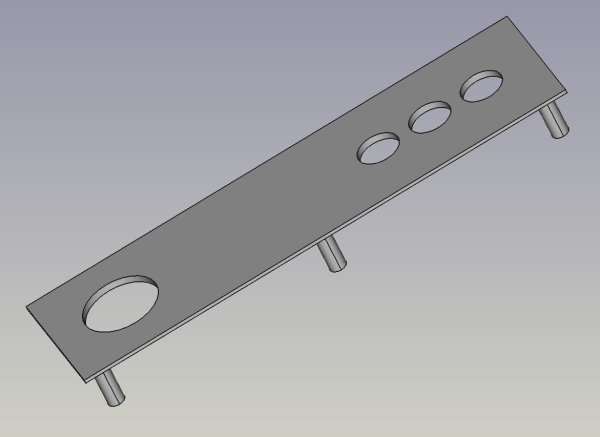

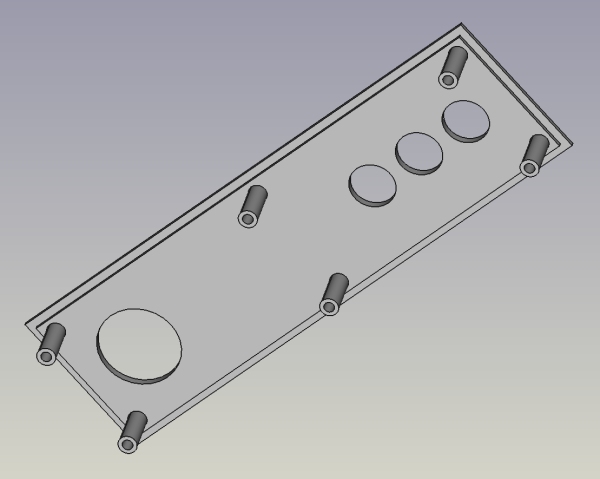

aus einer Vorderseite mit Öffnungen für die drei LEDs und den

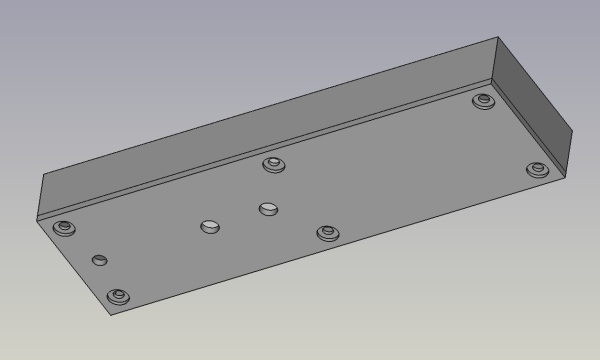

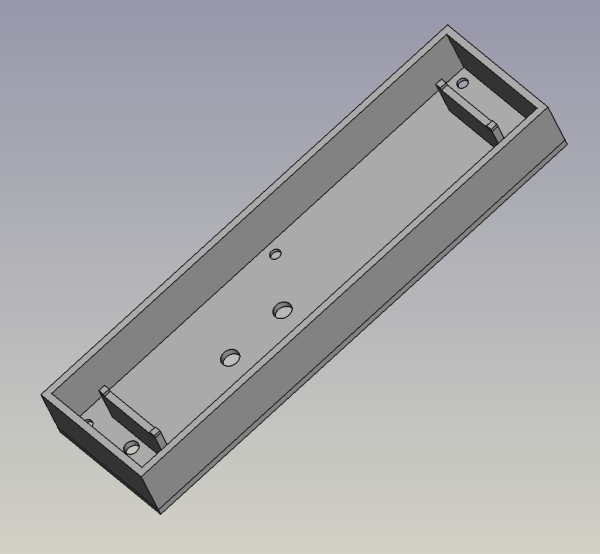

Luftqualitätssensor, einer Rückseite mit Öffnungen für die beiden

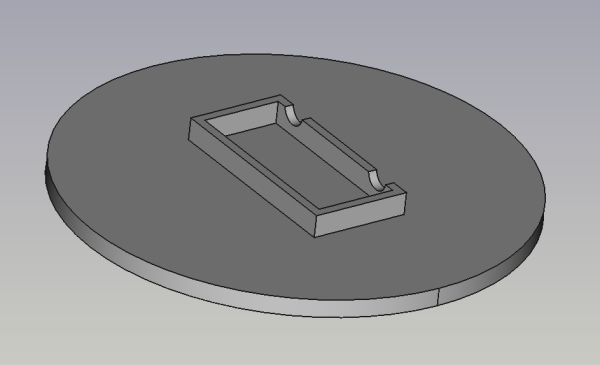

Drehpotentiometer und das Stromkabel sowie dem Standfuß in den das
Gehäuse ohne Kleben hineingesteckt werden kann.
Notwendige Materialien:
Neben einem 3D Drucker werden für die Verschraubung des Gehäuses 6x M3
Schrauben mit 8mm Länge sowie die im Bausatz enthaltene Schraube für
das Mittelteil benötigt.
1. 6x M3 8mm Rundkopfschrauben (Hex oder Kreuz)
2. 3D Drucker und Filament

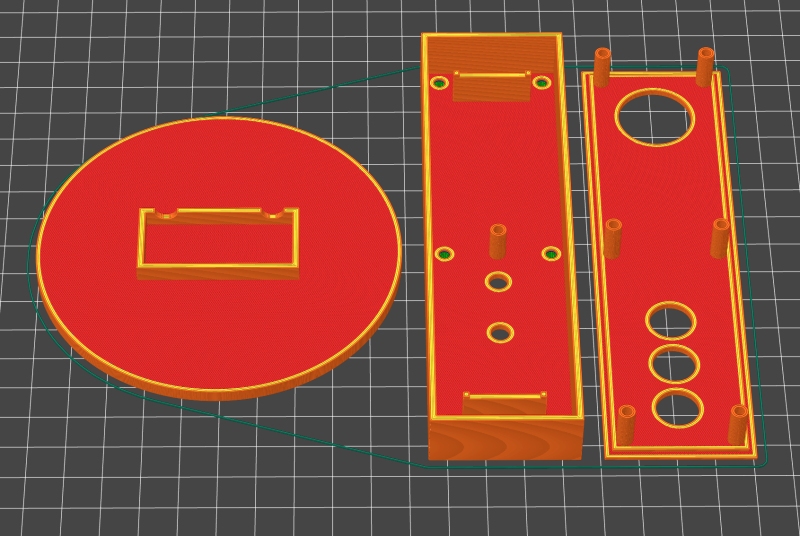

1. Druck des Gehäuses:
a. Download der STL Dateien oder der gcode Druckdatei
unter:
https://www.printables.com/de/model/283180-gehause-mit-stander-fur-franzis-bausatz-luftqualit
ACHTUNG: Bei Druck der STL Datein ggf. an Druckstützen denken!
b. ggf. Slicen & Druck
c. Entfernen der 6 Stützen am Gehäuse (Schraubennut)
2. Stromkabel: Nach erfolgtem Druck kann die Montage
erfolgen. Hierfür muss das Stromkabel abgelötet und durch das Gehäuse
geführt werden. Anschließend kann dieses wieder verlötet werden. Ggf.
kann z. B. mit einem Kabelbinder eine Zugentlastung eingebaut werden.
Dies ist, da das Kabel sehr eng im Gehäuse liegt, nicht unbedingt
notwendig.
3. Verschraubung Platine: Die Platine kann im Gehäuse
mit der im Franzis-Bausatz enthaltenen Schraube festgeschraubt werden.
ACHTUNG: Bei der Verschraubung keinesfalls die Schrauben zu fest anziehen, da die Gefahr besteht, dass das Material bricht!
4. Verschraubung Gehäuse: Nun können Vorder- &
Rückseite des Gehäuses zusammengesteckt werden. Die beiden Gehäuse
werden auf der Rückseite mit 6x M3 8mm Schrauben verschraubt.
ACHTUNG: Auch hier mit Gefühl die 6 Schrauben eindrehen.
5. Ständermontage: Das fertige Gehäuse kann in den
Ständer gesteckt werden. Dies sollte bei einem sauberen Druck relativ
leichtgängig sein.

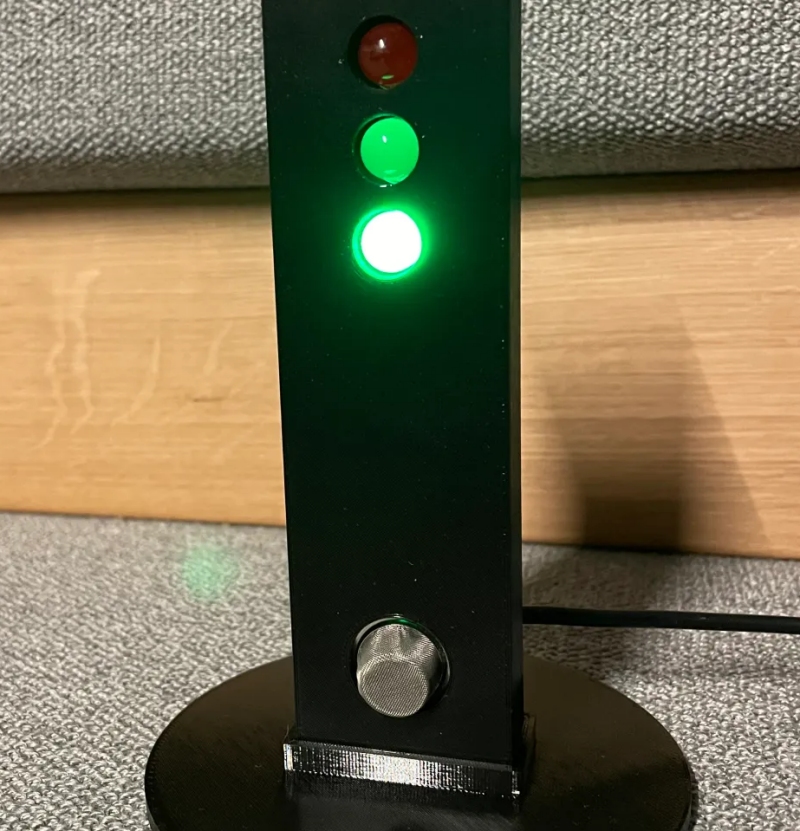

Luftqualitätsmesser im 3D-Gehäuse
