Technikspaß vom Osterhas. Ich kann
mich noch an die Diskussionen im Dezember erinnern. Wenn vor Weihnachten
gebastelt wird, warum dann nicht auch vor Ostern? Franzis sollte einen Bausatz
für Conrad entwickeln. Der Aufbau sollte Spaß machen und als Lötübung taugen.
Es gab verschiedene Vorschläge, aber schließlich sollte es etwas Dekoratives
mit mehreren LEDs sein. Eine passende Schaltung war schnell gefunden. Es
handelte sich um den Phasenschieber-Oszillator aus dem ersten Adventskalender,
erweitert um drei zusätzliche LEDs im Kollektorkreis.

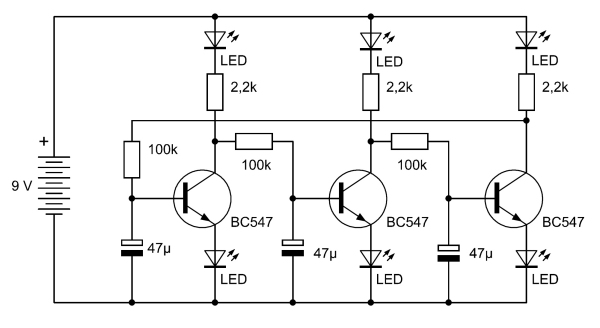

Jede
Transistorstufe liefert eine Spannungsverstärkung und dreht die
Phase um 180 Grad. Ohne die Kondensatoren arbeitet der dreistufige
Verstärker mit starker Gegenkopplung, sodass sich ein mittlerer
Arbeitspunkt einstellt. Durch die drei RC-Tiefpassfilter mit jeweils
100 kΩ und 47 µF entsteht eine zusätzliche
Phasenverschiebung von 180 Grad. Deshalb können nun Schwingungen
entstehen. Eine Welle pflanzt sich laufend durch alle drei Stufen fort.
Insgesamt scheinen die LEDs zu rotieren.
Beachten
Sie bitte den Aufkleber, damit die Kartonhülle für das
Osterei (s.u.) nicht beschädigt wird. Am besten geht es,
wenn Sie die ganze Verpackung am oberen Ende auftrennen und dann mit
einer Schere das "Gehäuse" heraustrennen.

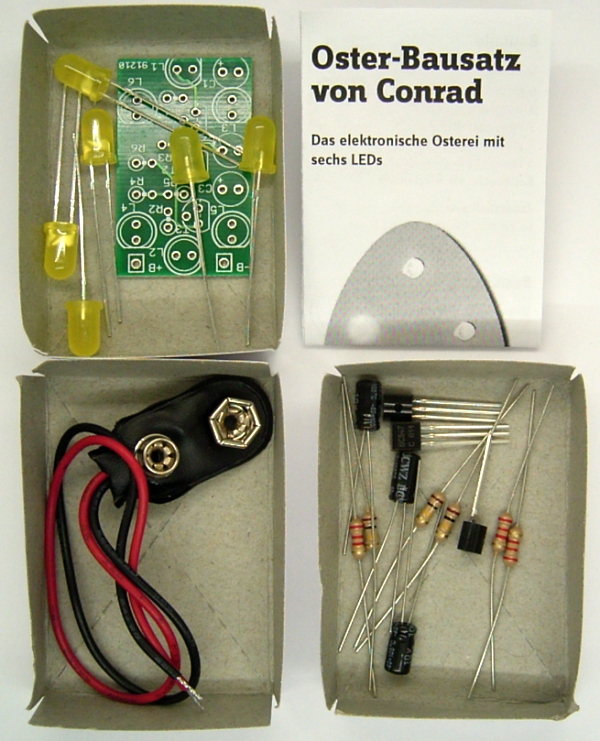

Die Bauteile

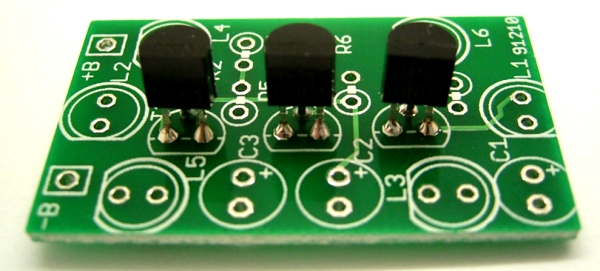

Bestückung der Transistoren

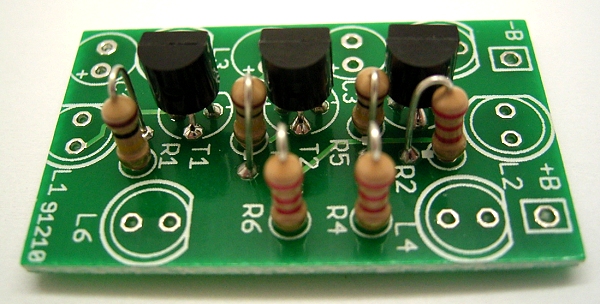

Alle Widerstände eingebaut.
Elkos und LEDs bestückt.
Der erste Test
Umgebogene LEDs
Das fertige Ei
Die Batterie passt mit hinein.
Siehe auch:
Der
Dreiphasen-Blinker
Erweiterung der Schaltung auf 9 LEDs
