TPS signalisiert Ultraschall
von Fritz Wegener
Die
TPS hat ja auch Analog-Digitalwandler. Da kann man ja mal schauen, ob
die auch Ultraschall auswerten können. Dazu braucht man natürlich ein

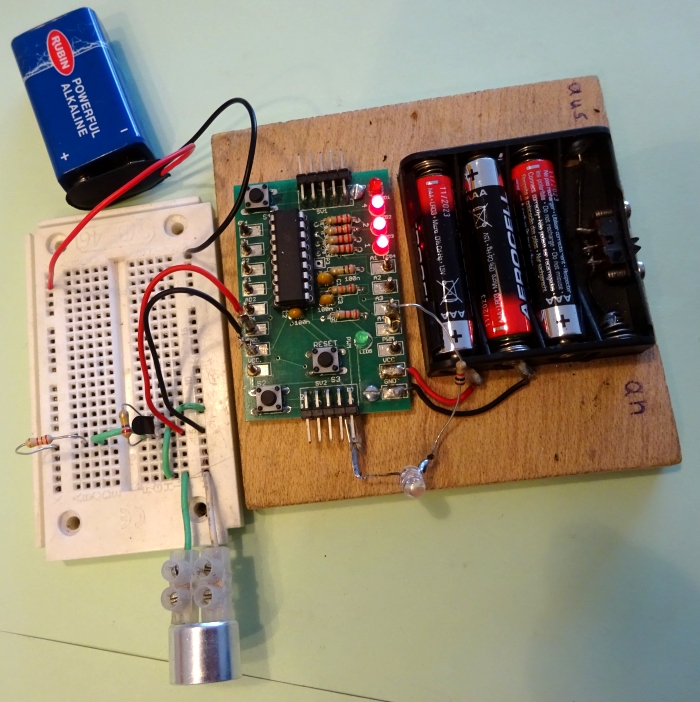

US-Mikro und einen minimalen Vorverstärker. Dieser besteht hier aus
einem BC 547C, 270 k Basisvorwiderstand und 2,2 k Widerstand am
Kollektor, angeschlossen an AD1.
Beim 9V Akku und gewähltem R=2,2

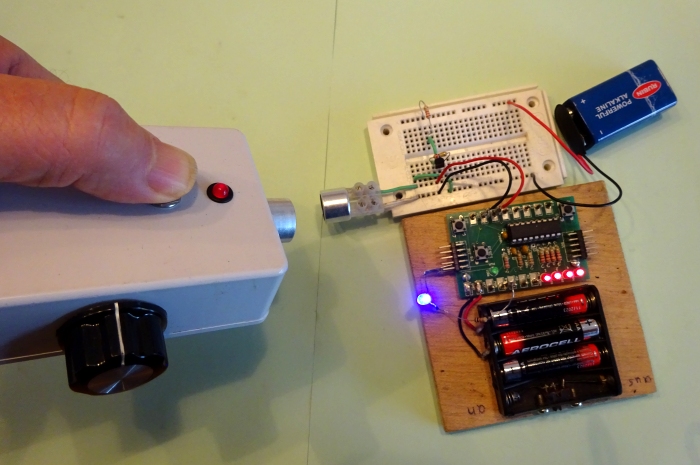

k zeigen die 4 LEDs am Ausgang 0111 = 7. Kommt ein Ultraschall-Signal
auf das Mikro, so springen die LEDs auf mindestens 1000, also = 8 und
mehr. Ausgang A4 bekommt dann also ein Signal, das über R=1 k
durch die (blaue) LED an GND geht.
Ergebnis: Die TPS kann auch Ultraschall-Signale anzeigen! Reichweite: Immerhin ca. 5m.
Ein Mini-Programm dazu sagt der TPS, was zu tun ist:
69 A=AD1
54 Port=A
32 Springe -2
Fertig!
Siehe auch: Fledermaus-Detektoren
