UKW-Radio mit Drehkoabstimmung
Das

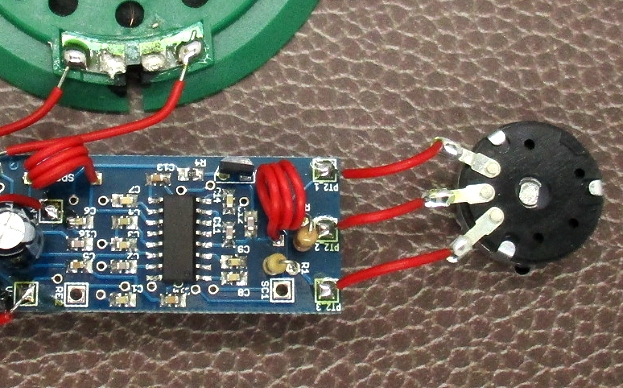

Franzis-UKW-Radio zum Löten verwendet einen TDA7088 mit Kapazitätsdiode
und Potiabstimmung. Ein Versuch sollte zeigen, ob man das Radio auch
für Drehkoabstimmung umbauen kann. Das könnte die erste Stufe zu einer
Erweiterung für MW, KW und UKW sein, weil der Drehko aus den AM-Radios
verwendet wird, diesmal aber die FM-Seite mit ca. 20 pF.
Es funktioniert tatsächlich, aber nicht ganz so einfach wie ich
dachte. Im ersten Versuch habe ich die Kapazitätsdiode ausgelötet und
den Drehko angeschlossen. Ergebnis: Der Oszillator schwingt nicht
zuverlässig, und wenn dann viel zu hoch bei über 150 MHz.

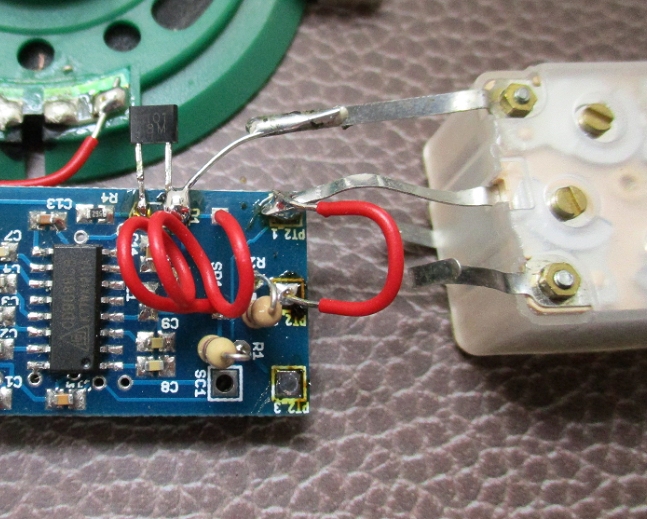

Dann
habe ich die Kapazitätsdiode wieder eingelötet. Die oberen beiden
Poti-Anschlüsse wurden mit einem Draht überbrückt, so als hätte man das
Poti auf die höchste Frequenz eingestellt. Die Kapazitätsdiode hat dann
die geringste Kapazität. Wenn nun der Drehko mit angelötet wird, ist
die Frequenz erstmal deutlich zu tief. Es war dann nötig, den
Drehko-Trimmer ganz herauszudrehen und zusätzlich die Spule
auseinanderzubiegen. So funktioniert es. Der gesamte FM-Bereich kann
nun abgestimmt werden.
Bei diesem Umbau muss man auf
kürzeste Verbindungen achten. Denkbar ist, dass man es auch ohne die
Kapazitätsdiode machen kann, dann aber mit mehr Windungen der
Oszillatorspule. Der Umbau sollte genauso auch mit der
TDA7088-Steckplatine möglich sein. Dann kann es aber nötig werden, die
Kapazitätsdiode durch einen kleinen Kondensator in der Größenordnung
bis 30 pF zu ersetzen. Weil hier die Spule nicht verändert werden kann,
sollte dieser Kondensator die Bereichsgrenze passend verschieben. Da
hilft nur Ausprobieren.
