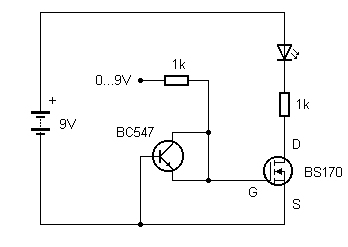

Ein MOSFET
wie der BS170 kann
leicht durch Überspannung am Gate beschädigt werden. Dagegen hilft ein NPN-Transistor, der hier als Z-Diode geschaltet ist. Die Zenerspannung liegt bei ca. 7-9 V. Mit diesem Schutz darf das Gate ohne Gefahr durch statische Aufladungen direkt mit dem Finger berührt werden. Die Ladungsänderung ist an der LED erkennbar. Es treten zufällige Spannungen auf, die die LED entweder ein- oder ausschalten.
