Sekundenblinker und Zeitzeichen

von Constantin

Elektronik-Labor Projekte Mikrocontroller Pico Basic

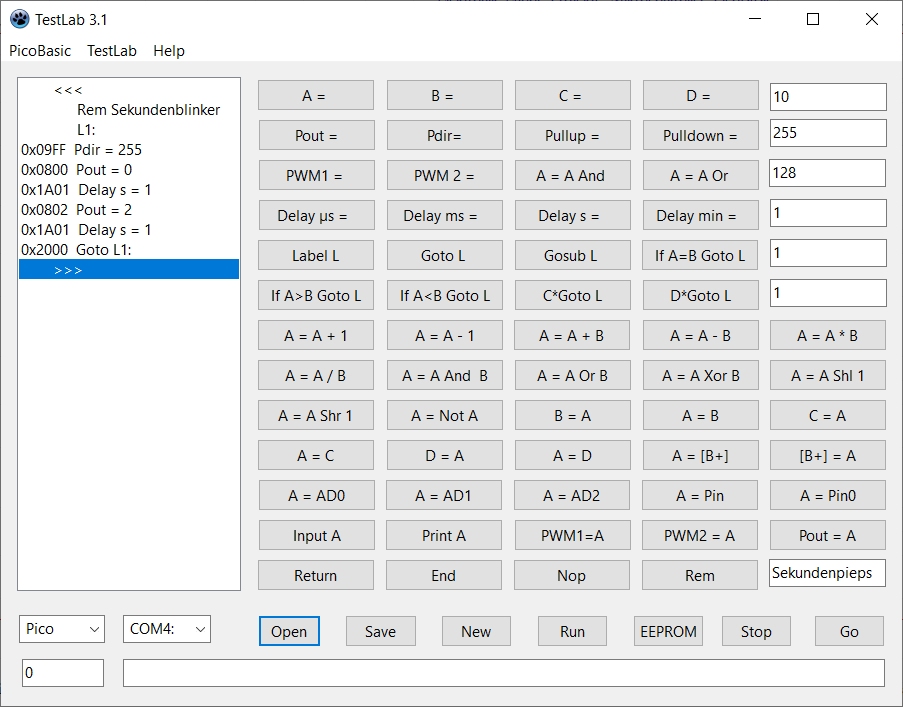

Mein erster Versuch mit PicoBasic auf dem Rpi Pico war ein einfacher Blinker. Weil ich Wartezeiten von einer Sekunde eingesetzt habe, ist die LED genau eine Sekunde lang an und eine Sekunde lang aus. Es blinkt genau im Takt mit dem Ticken der Wanduhr.

              Rem Sekundenblinker
              L1:
0x09FF Pdir = 255
0x0800 Pout = 0
0x1A01 Delay s = 1
0x0802 Pout = 2
0x1A01 Delay s = 1
0x2000 Goto L1:

Auch über den PWM-Ausgang kann man die Sekunden ausgeben. Wenn ich da einen kleinen Lautsprecher anschließe, kommen alle zwei Sekunden Töne mit 1000 Hertz raus, die genau eine Sekunde lang sind.

              Rem Sekundenpieps
              L1:
0x09FF Pdir = 255
0x0800 Pout = 0
0x1000 PWM1 = 0
0x1A01 Delay s = 1
0x0802 Pout = 2
0x1080 PWM1 = 128
0x1A01 Delay s = 1
0x2000 Goto L1:

Erweiterung (B.K.)

Bei einem Test fiel auf: In einem Radio kann man die Töne auf Mittelwelle leise hören, wenn ein Kabel als Antenne an PWM1 angeschlossen wird. Das sind die Oberwellen von 1 kHz, ähnlich wie beim Morse-Übungsgerät. Die PWM-Frequenz kann man beim Pico bis auf 250 kHz erhöhen, um stärkere Signale zu bekommen. Damit man aber auch etwas hört, muss man die PWM-Ausgabe periodisch ein- und ausschalten. Damit entsteht ein amplitudenmoduliertes Signal. In den Pausen sorgt der Träger dafür, dass die ALC im Radio nicht das Rauschen hochdreht.

              Rem Zeitzeichen
0x09FF Pdir = 255
0x010A A = 10
0x21F0 Gosub L240:
              Rem PWM 250 kHz
0x103F PWM1 = 63
              L1:
0x0800 Pout = 0
0x1A01 Delay s = 1
0x0802 Pout = 2
0x03F9 C = 249
              L2:
0x1000 PWM1 = 0
0x1901 Delay ms = 1
0x103F PWM1 = 63
0x1901 Delay ms = 1
0x1000 PWM1 = 0
0x1901 Delay ms = 1
0x103F PWM1 = 63
0x1901 Delay ms = 1
0x2508 C*Goto L2:
0x2004 Goto L1:

In einer Zählschleife mit 250 Durchläufen wird zweimal ein- und ausgeschaltet, jeweils für eine Millisekunde. Der Ton dauert auch wieder genau eine Sekunde. Im Radio erscheint ein starker Zeitzeichen-Sender bei 1250 kHz, der fünften Oberwelle der PWM-Frequenz.
