Blitzwarner 2T13

von Martin B.
Elektronik-Labor  AVR  HF  Projekte



Da die Gewittersaison bald beginnen wird, habe ich mir noch einmal den Blitzwarner vorgenommen, bei dem ich voriges Jahr nicht weitergekommen bin, und bin der Sache auf den Grund gegangen nachdem ich mich um die diversen AVR-Details (Fuses) und dem Bascom schlau gemacht habe. Schlussendlich waren die Fuses falsch gesetzt und der Tiny13 war eine schlechte Wahl weil ich mit allergrößter Mühe und Codeumstellungen erst

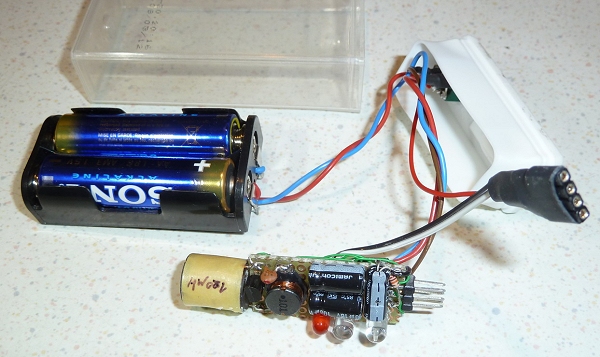

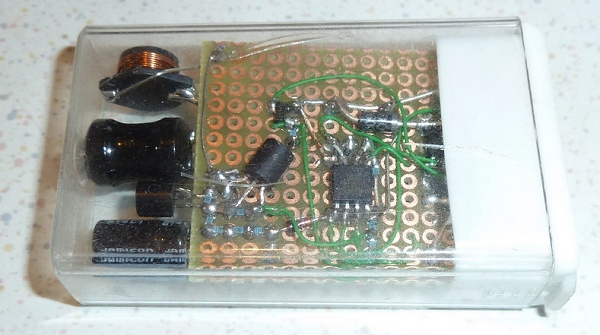

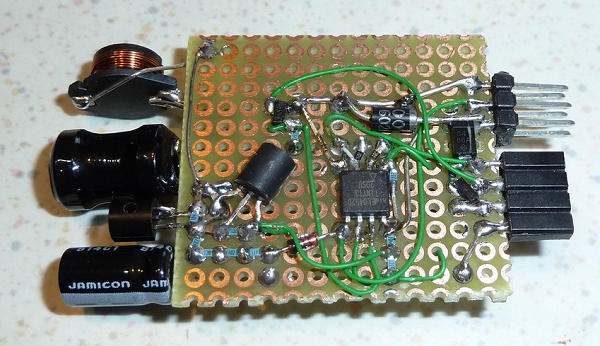

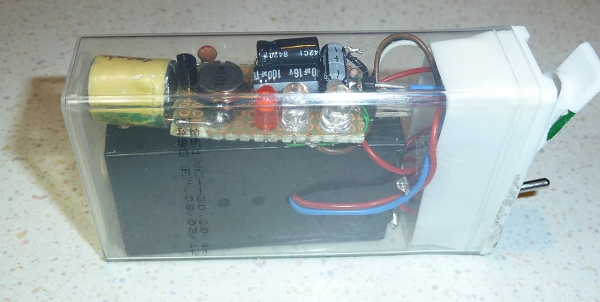

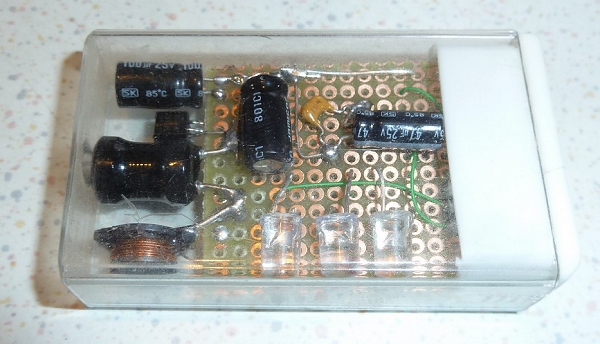

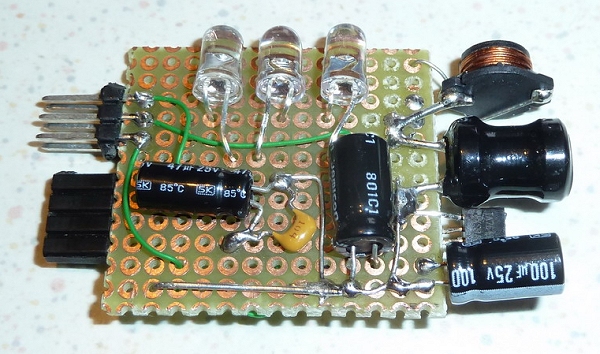

die Sache zum Laufen bringen konnte. Ich habe zwei Aufbauten erstellt, eine portable Version mit Batteriebetrieb und eine stationäre zum Betrieb an einem Raspberry-USB-UART und einfacher Visualisierung.







Es hat sich gezeigt, dass die Schwingkreisabstimmung bei mir essenziell ist, bei Frequenzen über ca.500 kHz gab es einen Dauerlevel zwischen 500 und 2000 ohne dass man dies auf irgendein konkretes Ereignis zurückführen konnte, eventuell DSL- oder Powerline-Störungen.



Blitzwarner_2T13_2d.pdf

Ich habe den Schwingkreis dann per Parallelkondensatoren auf ca. 450..480 kHz abgestimmt, und jetzt ist der noch gewitterlosen Zeit der Level bei der aufgebauten Version B niedriger mit weniger Ausschlägen bis < ca. 1000 bei nicht zu niedriger PWM, Version A zeigt hier Dauer-Level von 255 mit sehr wenigen Ausschlägen <500. Einer der beiden (hier die Version B) ist deutlich empfindlicher als die andere, hier kommt es öfter zu erhöhten Level-Werten, eventuell müsste man die AGC auch im Betrieb immer wieder korrigieren. Die ausgebaute Variante A startet auch mit niedriger PWM aus der Initialisierung (ca. 32..40), die aufgebaute eh schon empfindlichere Version startet mit ca. 45..50 und ist dadurch noch empfindlicher und liefert dann viel zu hohe Ruhelevel. Dies habe ich korrigiert mittels reduzierter Verstärkung des BC547C (500 k statt 1 M Rcb).



Auch die "ruhige" aufgebaute Version A im Batteriebetrieb ist im fahrenden Auto nicht zu gebrauchen, schon der Steppermotor der Lüftungsklappen bringt die grüne LED zum Takten, da kann man jede Ansteuerung beobachten;die Steuergeräte scheinen ebenfalls einen signifikanten Störnebel zu produzieren.





Variante B zeigt im Dauerbetrieb nie grün, man merkt aber tageszeitabhängige höhere Ruhewerte, dies könnte eventuell mit Küchenbetrieb (Motoren in Abzugshaube und Herd?) korrelieren.



Auch der Stromverbrauch ist eigenartig, es scheint dass der Low-Power Zustand nicht stabil zustande kommt, mehrere Versuche zeigen:

Stromaufnahme der aufgebauten Version A im Batteriebetrieb bei Vbatt=2,75 V nach PON:
für ca.

#1:
 15s 450µA-560µA steigend
 30s 425µA
105s 407µA
 30s 425µA
105s 407µA
 30s 425µA
usw.

#2
 15s 450µA-560µA steigend
 30s 425µA
105s  48µA
 30s 425µA
105s  48µA
usw.

Es lassen sich beide Low-Power Zustände beobachten, auch Mischformen, dass er z.B. nur einmal 48µA verbraucht und ab dem nächsten Loop dann 407µA.

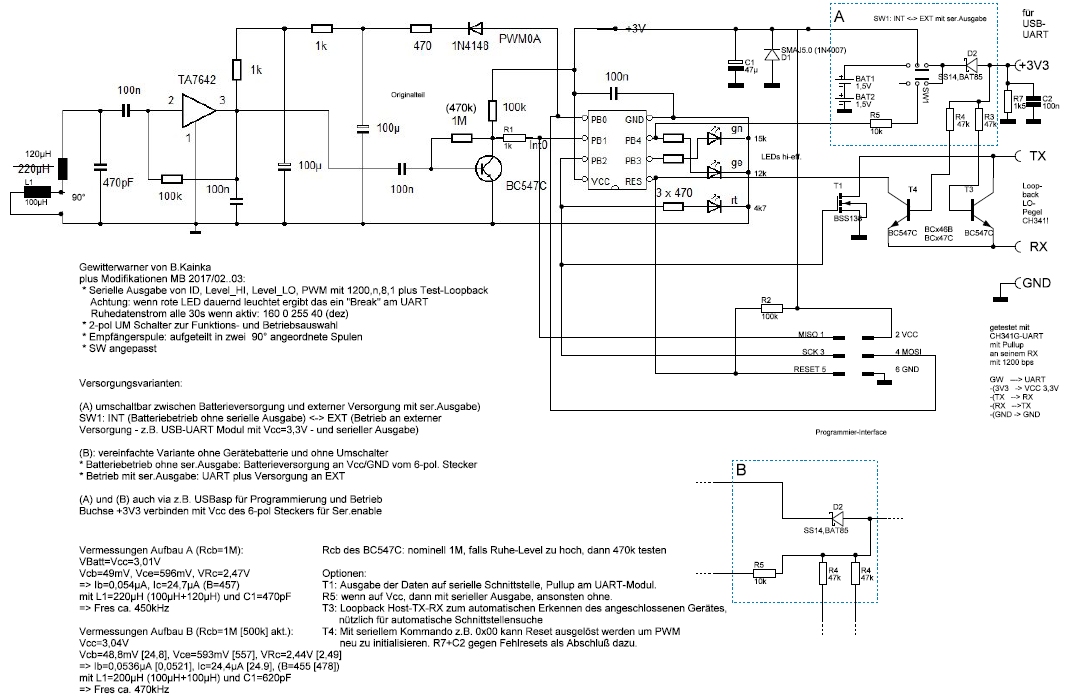

Basis war Ihre letzte Hardware und SW-Version 2T13_2c, ich habe daraus _2d gemacht bei folgenden Änderungen:




HW:

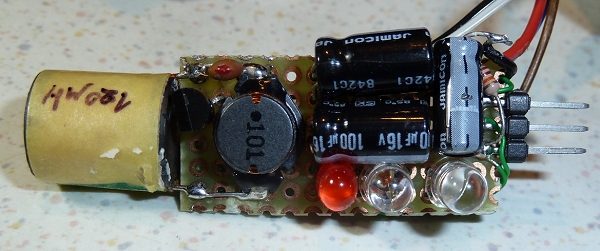

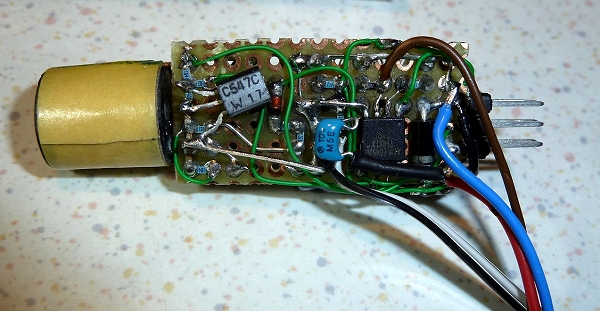

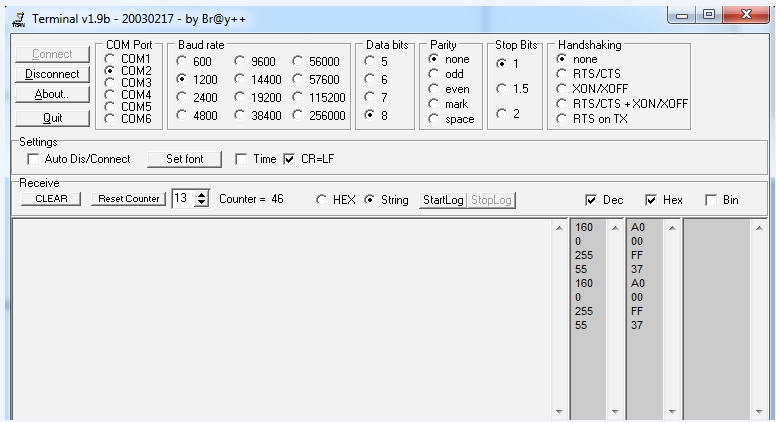

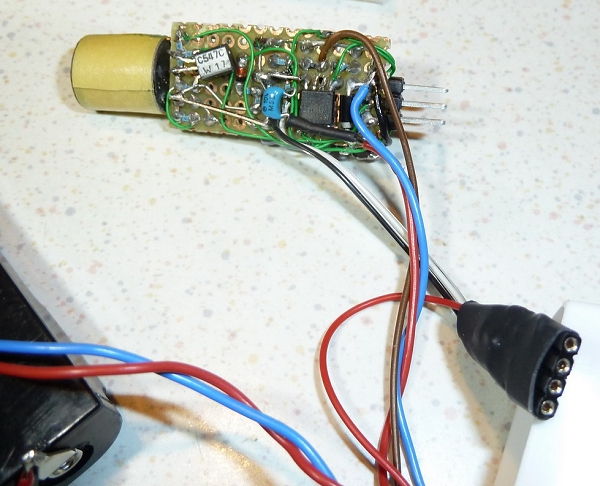

* Zwei Spulen in 90° versetzter Montage um Rundumempfang zu bekommen * serielle Datenausgabe von ID, Level und PWM (4 Bytes) via Port der roten LED, Interface passend für einen USB nach UART-seriell (nicht RS232-Pegel!) Umsetzer, TX-RX Loopback zum Erkennen des angeschlossenen Gerätes, damit kann ich die passende ttyUSBx finden. Datenausgabe nur im UART-Betrieb um Strom zu sparen im Batteriebetrieb.
* Reset durch den Host möglich durch Ausgabe eines Zeichens an die
serielle Schnittstelle.



SW:
* Algorhythmus unverändert
* Betriebszustand zum POR erkennen
* serielle Datenausgabe alle 30s wenn Aktivität
* Neuinitialisierung der PWM alle 9h wenn keine Aktivität
* Codeoptimierungen, ansonsten ist der T13 zu klein


Test mit durchstimmbarem Funktionsgenerator, 100% AM-moduliert mit Rechteckgenerator mit ca. 10..100 Hz. Koppelschleife in die Nähe des Gerätes montieren und langsam HF-Amplitude und Frequenz justieren um den empfindlichsten Punkt zu finden, dann eventuell den Schwingkreis anpassen, dann Tests mit Modulation ein/aus und schauen ob und wie die Pulse detektiert werden. Beobachtung ist, dann der Level schnell steigt und dann durch die ca. 10% decay Schritte auch schnell wieder abnimmt, ich bin schon gespannt wie das in der Gewitterzeit sein wird.



Logdaten: Wenn viel Aktivität herrscht, dann ergibt das einen geloggten Datensatz (Maximumwert in der Beobachtungsperiode, Mittelwert und den aktuellen letzten Wert) pro ca. 12 Minuten, bei Minimalaktivität einen Datensatz alle ca. 50 Minuten, da ich die Anzahl der gesendeten Daten als Trigger zum Loggen verwende und nicht die vergangene Zeit. Das Logskript wartet mindestens 30s und liest dann einen Datensatz aus dem UART Puffer ein, das kann 30s oder ca. 126s dauern, je nach Datenaktivität; nach 30 Dateneinlesungen wird dann eine Logzeile geschrieben. Das kann man sicher noch deutlich verbessern.

gewa_old.txt : Tests mit Varianten A und B
gewa.txt : aktuelles Logging mit Variante B
gewalog.csv  : gewa.txt aufbereitet für DatPlot
.png: DatPlot Images

 Download: Blitzwarner20Logs.zip   www.datplot.com/download   Gewa.zip, Software: Blitzwarner2T13_2d.zip

Aktueller Nachtrag: Ich habe ein paar Varianten des Rcb und einen Schwingkreis-Parallelwiderstand durchprobiert, Ergebnis ist nur teilweise logisch: mehr Verstärkung macht kleinere PWM (OK) aber auch geringeren Ruhelevel, auf diesen sollte ja ausgeregelt werden. Rp macht bei gleicher Verstärkung höhere PWM (OK) aber tlw. auch höhere Level.

Ich werde die aktuell letzte Variante (1M, kein Rp), welche ja Ihrer Originaldimensionerung entspricht und jetzt niedrigere und bessere Werte liefert als zu Testbeginn, beim nächsten Gewitter testen und bis dahin die Ruhelevel beobachten.


Rcb=333k, Rp=keiner
09.04.2017 12:18:19 ID=160 PWM=47 Level_max=994 Level_avg=575 Level_act=397
09.04.2017 12:28:50 ID=160 PWM=47 Level_max=1049 Level_avg=522 Level_act=280

Rcb=333k, Rp=27k
09.04.2017 13:45:26 ID=160 PWM=56 Level=444

Rcb=500k, Rp=27k
09.04.2017 13:58:50 ID=160 PWM=53 Level=302

Rcb=1M, Rp=27k
09.04.2017 14:19:02 ID=160 PWM=50 Level=255
09.04.2017 15:03:38 ID=160 PWM=50 Level=255

Rcb=1M, Rp=keiner
09.04.2017 15:27:07 ID=160 PWM=46 Level=264
09.04.2017 15:29:38 ID=160 PWM=46 Level=255
09.04.2017 15:50:12 ID=160 PWM=46 Level_max=444 Level_avg=293 Level_act=255

Noch ein Nachtrag: Die letzte Variante als unbedämpfter Kreis plus 1 M Rcb
in Variante B ist aktuell wieder viel zu empfindlich, eine kleine schwarze
Wolke genügt schon zu grün und eine kleine Gewitterzelle in 50 km
Entfernung (laut blitzortung) führt schon zu gelb. Variante A blieb
korrekt dunkel.

Irgendwie funktioniert die anfängliche Initial-Einregelung auf die
Ruhe-PWM nicht gut; eventuell durch das in zu kurzem Abstand erfolgte
Erhöhen der PWM bei zu hoher Schwingkreisgüte? Da fehlt mir aktuell die
Inspiration, ich werde wieder mit Dämpfungen testen und eventuell die SW
in der Initialisierung verändern.


PWM in erwartbarem Bereich aber Level viel zu hoch in B:

11.04.2017 09:06:46 ID=160 PWM=46 Level_max=1346 Level_avg=725 Level_act=581
11.04.2017 09:17:47 ID=160 PWM=46 Level_max=1426 Level_avg=754 Level_act=649
11.04.2017 09:28:48 ID=160 PWM=46 Level_max=1347 Level_avg=732 Level_act=445
11.04.2017 09:39:48 ID=160 PWM=46 Level_max=1345 Level_avg=658 Level_act=353
11.04.2017 09:50:19 ID=160 PWM=46 Level_max=1240 Level_avg=577 Level_act=938
11.04.2017 10:01:20 ID=160 PWM=46 Level_max=1326 Level_avg=653 Level_act=1196
11.04.2017 10:12:21 ID=160 PWM=46 Level_max=2404 Level_avg=1266
Level_act=1771 gruen
11.04.2017 10:23:22 ID=160 PWM=46 Level_max=1685 Level_avg=1225
Level_act=1421
11.04.2017 10:33:52 ID=160 PWM=37 Level_max=2964 Level_avg=1951
Level_act=1799 gruen
11.04.2017 10:44:53 ID=160 PWM=37 Level_max=2751 Level_avg=1633
Level_act=2611 gruen
