In der kleinen Haxko-Eule
gibt es zwei keramische Vielschichtkondensatoren mit 10 µF, die
naturgemäß aus sehr vielen, sehr dünnen Schichten bestehen. Eine dieser
Eulen ist so unglücklich auf den Boden gefallen, dass die nicht mehr

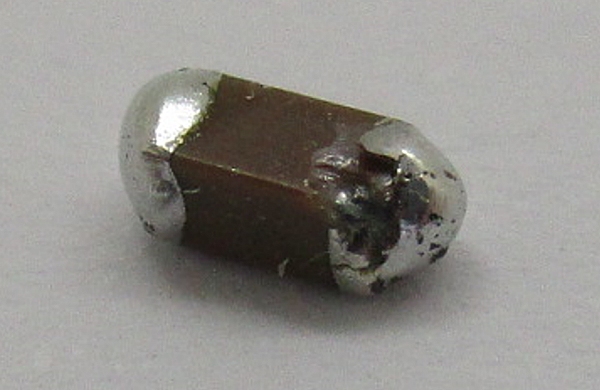

funktionierte. Die Untersuchung zeigte, dass einer der beiden
Kondensatoren einen Kurzschluss hatte. In der Vergrößerung kann man
sehen, dass eine Ecke abgeplatzt ist, was wohl den Kurzschluss
verursacht hat. Ein solcher Fehler scheint sehr selten zu sein, bisher
bin ich noch nie darüber gestolpert.
19.2.24: Ein Leistungspoti

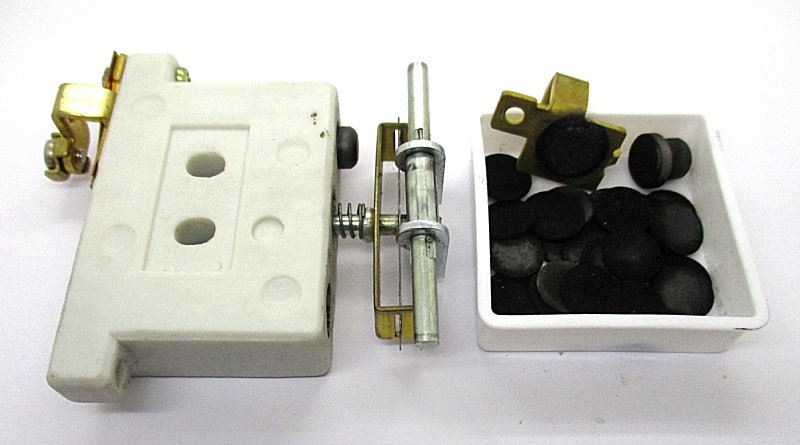

Dieses Leistungspoti stammt aus dem Fußpedal einer ca. 50 Jahre alten Nähmaschine, made in Japan. Im Inneren findet man zwei Säulen aus Grafitplättchen. Wenn man auf das Pedal tritt, werden sie mehr oder weniger fest zusammengepresst und werden dabei niederohmiger, Prinzip Kohlemikrofon. Wenn man das Pedal ganz durchdrückt, schließt sich unten eine metallische Verbindung. Wenn man es ganz zurückfedern lässt, werden die Kontakte oben geöffnet. Der Widerstand wird also nur im mittleren Lastbereich des Nähmaschinenmotors eingesetzt. Spätere Nähmaschinen haben an der Stelle ein kleineres Poti und eine TRIAC-Steuerung.
