10.4 Schneller Blinker

von Andreas Thaler

Elektronik-Labor  Projekte  Lernpakete  Grundschaltungen



Burkhard Kainka:

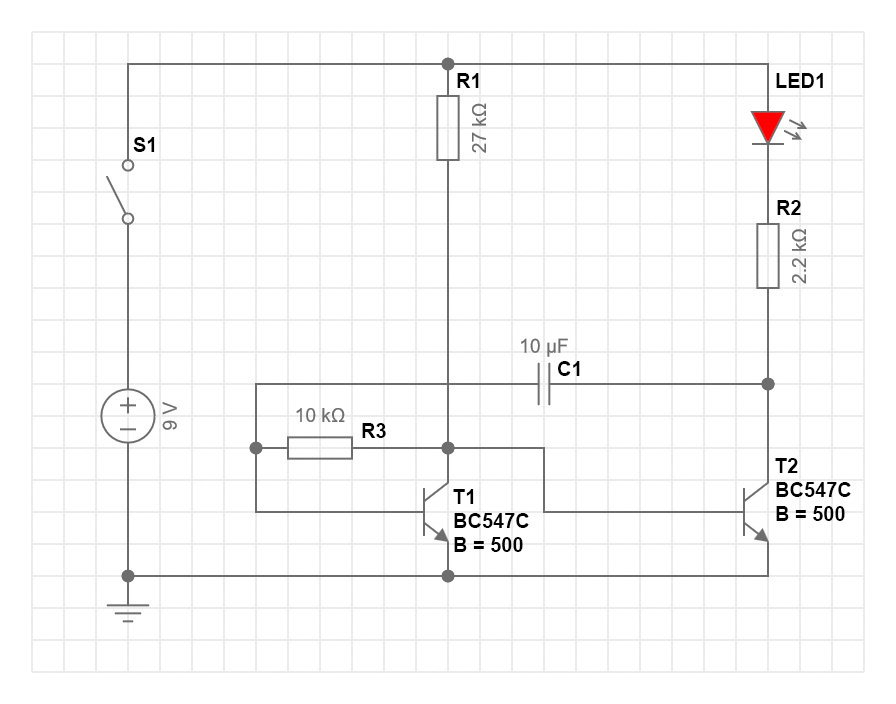

Mit einer kleinen Änderung wird die Blinkgeschwindigkeit erhöht. Bisher war der Kondensator in Reihe mit einem hochohmigen Widerstand angeschlossen, sodass sich eine große Zeitkonstante ergab. Jetzt ist er allein im Rückkopplungszweig und lädt und entlädt sich daher wesentlich schneller.

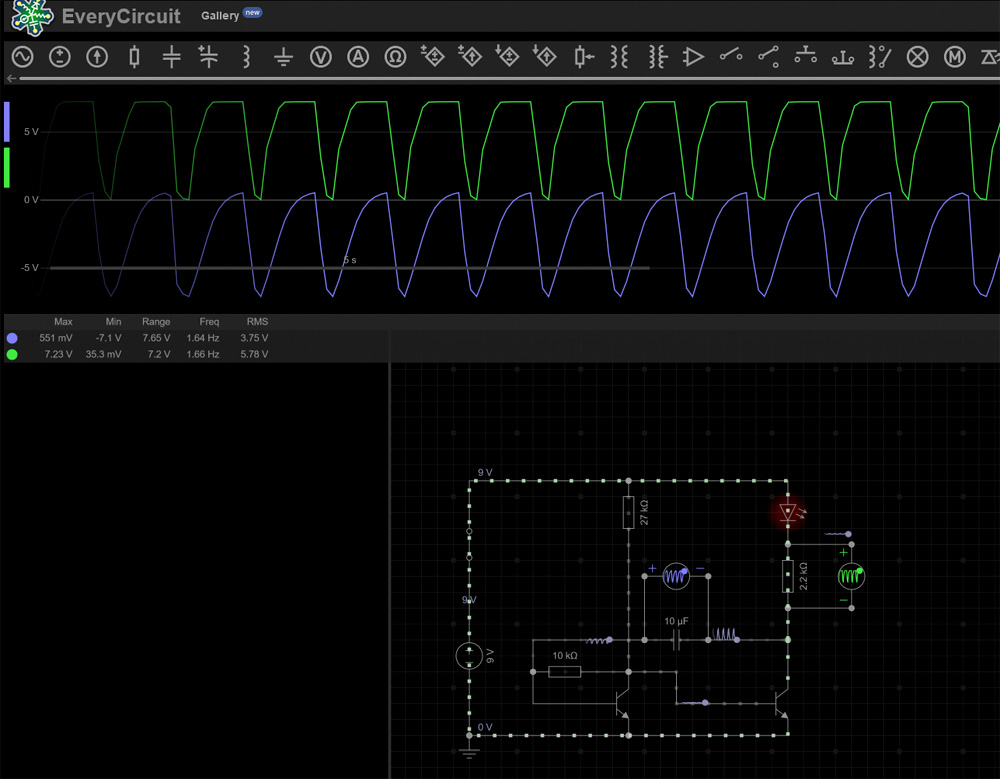

Schaltungssimulation mit EveryCircuit
