9.2 Die BC-Diode leitet
Burkhard Kainka:
Die
interne BC-Diode eines NPN-Transistors leitet, wenn man den Kollektor an Minus
legt. Das kommt im normalen Betrieb nicht vor, kann aber in besonderen
Situationen in einer Schaltung auftreten. Um die Verbindung nach Minus nur mit
Jumpern zu erreichen, muss ein Widerstand von 1 kΩ in Reihe geschaltet werden.
Die BC-Diode leitet genauso gut wie die BE-Diode.

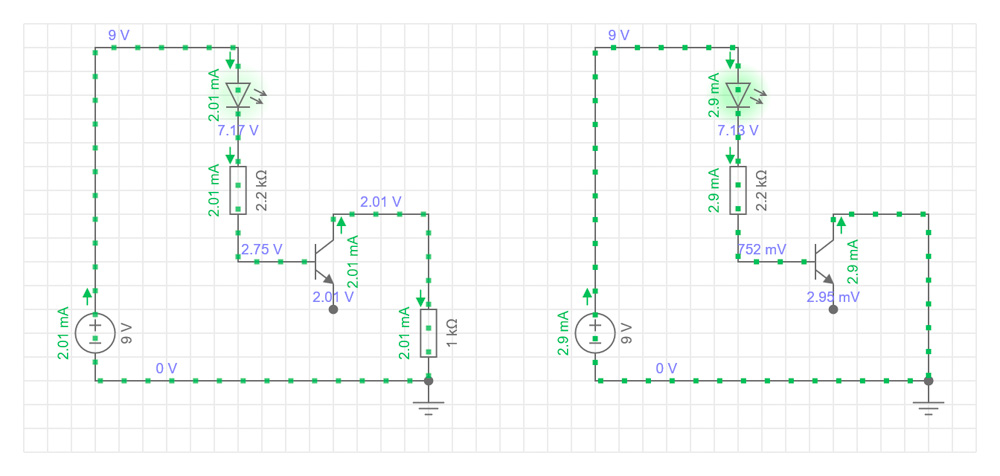

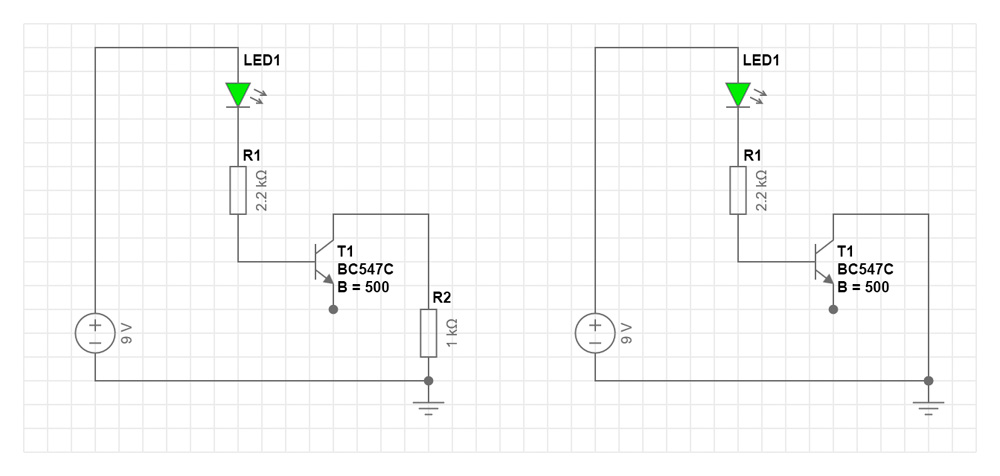

Schaltungssimulation mit EveryCircuit
Der 1-Kiloohm-Widerstand gegen Masse (R2) bringt
eine Stromreduzierung auf der Basis-Kollektor-Strecke (von 2,9 mA auf 2,01 mA),
ändert aber nichts an der Beobachtung: Die interne Diode des Transistors
leitet.
Hinweis B. Kainka: Der 1-k-Widerstand ist
in der Tat nicht nötig. Nur auf der Experimentierplatine des Lernpakets gab es
keinen direkten Weg nach GND. In der Simulation gibt es diese Einschränkung
nicht.
