Morsetrainer Zusatzfunktionen
Enwicklung, Schaltbild und Firmware:
22.3.21: Touch-Key Morsetrainer
23.3.21: Touch-Morsetaste mit dem PFS154
26.3.21: Morseübungen mit dem PSF154

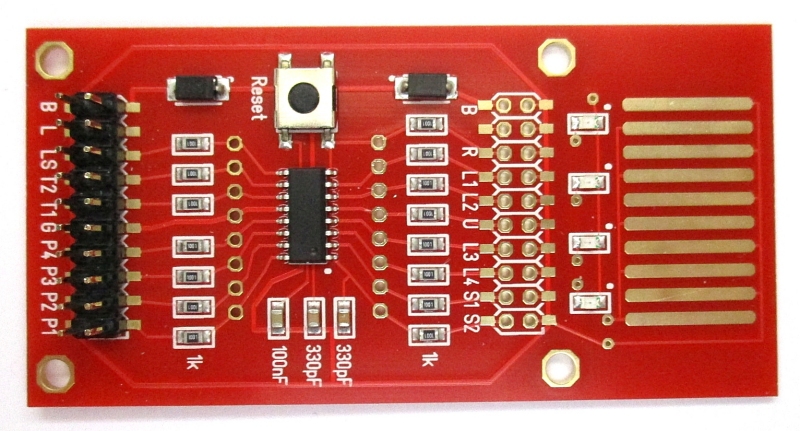

Inzwischen ist die Platine fertig produziert. Bei den ersten Tests
hat sich gezeigt, dass die Controller sich geringfügig in der Frequenz
des internen Oszillators unterscheiden. Trotz gleicher Firmware hat man
daher geringe Unterschiede in der Tonhöhe und der Morsegeschwindigkeit.
Das schafft eine gute Ausgangssituation für Morse-Übungsgruppen, denn
es entspricht der realen Situation auf den Kurzwellenbändern, wo sich
die Stationen leicht am Klang unterscheiden lassen.
Zu den Zusatzfunktionen des Geräts gehört der Morsespeicher, den man
wahlweise mit der einfachen Taste (Programm 6) oder der Automatiktaste
(Programm 7) betreiben kann.
if (prog == 6 || prog == 7) //Morsespeicher Key/Elbug
{
word p, s, l, z;
Beep(); Beep(); Beep();
n = 60;
p = array; //Pointer
z = 0; l = 0;
do
{
if (prog == 6) {Key();} Else {Elbug();}
if (PA.5 == 0) {A = 2;}
} while (A < 2); //Erstes Zeichen abwarten
*p = A;
p++;
do
{
if (prog == 6) {Key();} Else {Elbug();}
*p = A;
p++;
l++;
if (A>1) {z = 0;} else {z++;}
if (Z > 3) {n = 1;}
if (PA.5 == 0) {n = 1;}
}while (--n);
.delay (50000);
s = 0;
do
{
.delay (50000);
p = array;
n = l;
do
{
A = *p;
if (PA.5 == 0) {A = 1;}
if (A > 1) {CW_Out(); s = 0;}
else {s++;}
if (s > 0)
{
if (Speed ==1) {.delay(25000);}
if (Speed ==2) {.delay(18800);}
if (Speed ==3) {.delay(15000);}
if (Speed ==4) {.delay(12500);}
}
p++;
if (PA.5 == 0) {n = 1;}
}while (--n);
Jumper (); //Speed ändern?
} while (PA.5 == 1);
}
Die letzten Funktionen erlauben die Steuerung von Ausgängen durch
Morsezeichen. Man kann damit bestimmt LED-Muster schalten, aber auch
externe Verbraucher steuern. Eine typische Anwendung wäre die
Umschaltung von Antennen in einer Amateurfunkstation.
if (prog == 11 || prog == 12 ) //CW steuert LEDs
{
word p, s, l, z;
Beep(); Beep(); Beep();
do
{
do
{
if (prog == 11) {Key();} Else {Elbug();}
if (PA.5 == 0) {A = 2;}
} while (A < 2); //Zeichen abwarten
if (A == 0b00000101) {PA = 0b00000000; PB = 0b00000000;} //A 0
if (A == 0b00011000) {PA = 0b01000000; PB = 0b00000000;} //B 1
if (A == 0b00011010) {PA = 0b10000000; PB = 0b00000000;} //C 2
if (A == 0b00001100) {PA = 0b11000000; PB = 0b00000000;} //D 3
if (A == 0b00000010) {PA = 0b00000000; PB = 0b10000000;} //E 4
if (A == 0b00010010) {PA = 0b01000000; PB = 0b10000000;} //F 5
if (A == 0b00001110) {PA = 0b10000000; PB = 0b10000000;} //G 6
if (A == 0b00010000) {PA = 0b11000000; PB = 0b10000000;} //H 7
if (A == 0b00000100) {PA = 0b00000000; PB = 0b01000000;} //I 8
if (A == 0b00010111) {PA = 0b01000000; PB = 0b01000000;} //J 9
if (A == 0b00001101) {PA = 0b10000000; PB = 0b01000000;} //K 10
if (A == 0b00010100) {PA = 0b11000000; PB = 0b01000000;} //L 11
if (A == 0b00000111) {PA = 0b00000000; PB = 0b11000000;} //M 12
if (A == 0b00000110) {PA = 0b01000000; PB = 0b11000000;} //N 13
if (A == 0b00001111) {PA = 0b10000000; PB = 0b11000000;} //O 14
if (A == 0b00010110) {PA = 0b11000000; PB = 0b11000000;} //P 15
} while (PA.5 == 1);
Insgesamt
können mit den vier Jumpern auf der Platine bis zu 15 Programme
ausgewählt werden. Drei davon sind noch frei für künftige Erweiterungen
