Lichtschranke

Elektronik-Labor Notizen Projekte Labortagebuch Elexs-USB

Eine Lichtschranke verwendet einen Lichtsensor, dessen Zustand elektronisch erfasst und ausgewertet wird. Verwenden Sie den Fototransistor als Eingabeelement. Achtung, der Transistor im klaren LED-Gehäuse hat den Kollektor am kurzen Anschluss. Der Eingang DCD unterscheidet dann hell und dunkel. Bei großer Helligkeit ist der Sensorstrom groß genug, sodass der Eingang gegen den internen Pullup-Widerstand von ca. 200 kΩ auf Null gezogen wird. Bei geringer Helligkeit ist der Sensorstrom zu klein, so dass die Eingangsleitung als AN erkannt wird.

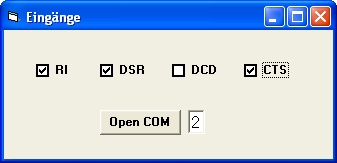

Eingang.exe starten
