Transistorprüfer
Ein Transistor
verstärkt einen schwachen Basisstrom zu einem größeren
Kollektorstrom. Die beiliegenden Transistoren BC547B erreichen eine
Stromverstärkung von ca. 300. Verwenden Sie das Programm AUSGANG
für einen einfachen Transistorprüfer.

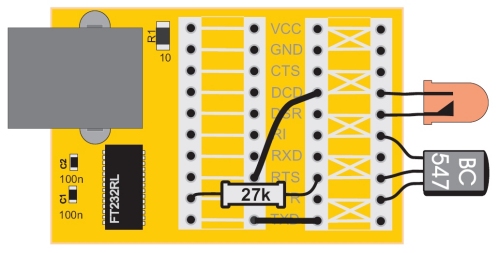

Mit RTS wird die
Betriebsspannung eingeschaltet. Der Ausgang DTR steuert über einen
Widerstand den Basisstrom. Der verstärkte Kollektorstrom
fließt durch die LED und lässt sie leuchten. Da RTS eine
Strombegrenzung enthält, ist die Schaltung auch ohne einen
LED-Vorwiderstand sicher.

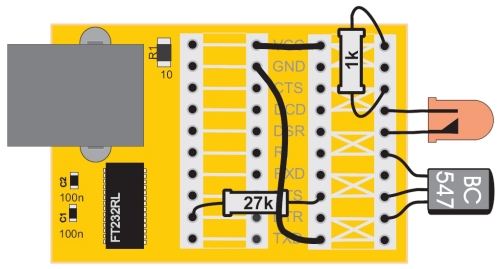

Alternativ zur
Spannungsversorgung über den RTS-Ausgang kann auch die permanent
vorhandene 5-V-Spannung an VCC verwendet werden. Während
allerdings RTS eine interne Strombegrenzung hat, kann VCC mehr Strom
liefern, als der LED gut tut. Deshalb ist nun unbedingt ein
Vorwiderstand für die LED erforderlich.
Ein defekter, also z. B. durchgebrannter Transistor kann
entweder einen dauerhaften Kurzschluss zwischen Emitter und Kollektor
aufweisen. Dann ist die LED immer an. Oder er hat seine
Verstärkung z. B. durch ein Durchbrennen eines inneren Anschlusses
verloren. In diesem Fall leuchtet die LED nie.
Ein Transistor funktioniert auch dann, wenn man Emitter und Kollektor
vertauscht, allerdings nur mit sehr geringer Stromverstärkung. Die
LED leuchtet dann nur sehr schwach. Sie können den Transistor
umdrehen, um die inverse Funktion zu überprüfen.
