Kaffeemühlen-Timer mit dem Tiny13


von Ulli Kainka
Elektronik-Labor   Projekte   AVR




Eine Kaffeemühle nervt, wenn sie zu kurz oder zu lange läuft. Eine automatische Steuerung muss her. Das Gerät hat einen Taster und ein Poti. Die Bedienung geht so:

Kurz drücken: Die Maschine läuft so lange wie die es am Poti eingestellt ist, maximal 46 Sekunden.
Lang drücken: Die Maschine läuft solange man drückt
Kurz drücken während der Timer noch läuft: Maschine geht aus.

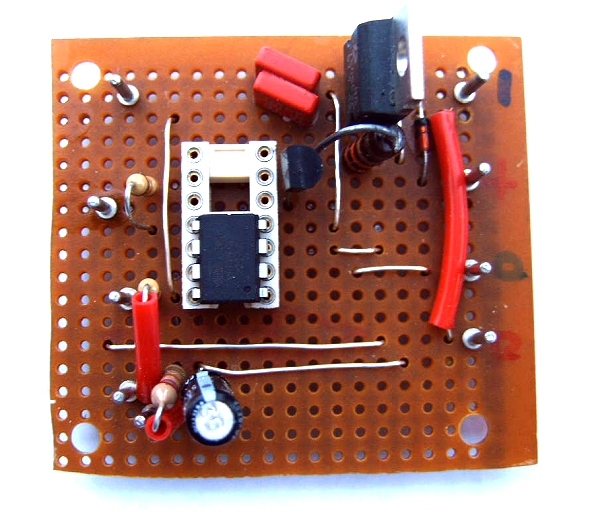

Der Tiny13 kann zwar nur 10 mA an 5 V schalten, mit einem Optorelais schafft er aber auch die Kaffeemühle. Achtung, nur für erfahrende Leute, die mit gefährlichen Spannungen umgehen können! Alle anderen müssen eine 12-V-Kaffeemühle nehmen.



Die Steuerung wurde in Assembler entwickelt:

;Timer_M.asm, AD-Wandler Eingang PB4 8 Bit, Ausgang PB0, Taster PB2
;Stand 23-07-2012 Timer 0-46sek fuer Kaffemuehle

       .include "tn13def.inc"
       .def   A     = r16
       .equ   TS    = 2
       .equ   Ausg  = 0

       rjmp Anfang
Anfang:
       sbi ddrb,Ausg
       cbi portb,Ausg
       rcall  AdcInit

Schleife:
       rcall  RdTst
       rcall  RdADC
       rcall  Pwron
       rcall  Zeit
       rcall  Pwroff
       rjmp   Schleife

AdcInit:
      ldi   A,3         ;Clock / 4
      out   ADCSRA,A
      sbi   ADCSRA,ADEN ;AD einschalten
      ret

RdADC:
      ldi   A,2
      out   ADMUX,A
      sbi   ADMUX,ADLAR   ;Left adjust
      sbi   ADCSRA,ADSC   ;Wandlung starten
ADrdy:
      sbic  ADCSRA,ADSC
      rjmp  ADrdy
      sbi   ADCSRA,ADSC
ADrdyb:
      sbic  ADCSRA,ADSC
      rjmp  ADrdyb
      in    A,ADCH
      ret

RdTst:
       sbis  pinb,TS
       rjmp  RdTst
RdTstb:
       sbis  pinb,TS
       ret             ;Taster mit neg Flanke an PB2
       rjmp  RdTstb

Zeit:			;180 Millisekunden
       Ldi   r17,250
Warten1:                ;äußere Schleife
       Ldi   r18,240
Warten2:		;innere Schleife
       dec   r18
       brne  Warten2
       dec   r17
       brne  Warten1
       sbic  pinb,TS	;dauer-an falls Taster gedrueckt
       rjmp  Pperm	;dauer-an falls Taster gedrueckt
       dec   r16
       brne  Zeit
       ret              ;Rücksprung zum Hauptprogramm
Pperm:
       sbic pinb,TS
       sbi portb,Ausg
Ppermb:
       sbic pinb,TS
       rjmp Ppermb
       ret

Pwron:
       sbi portb,Ausg
       ret

Pwroff:
       cbi portb,Ausg
       ret
