UKW mit dem BK1068
von Heinz D.
Zurzeit
wird "Das große Retro Radio Baubuch" von Franzis für'n
10er angeboten. Als Geschenk zu Weihnachten könnte die ARD durch die
Abschaltung der AM-Sender den Spaß verderben. Mit einem BK1068 kann der
Bausatz für FM fit gemacht werden.
Die

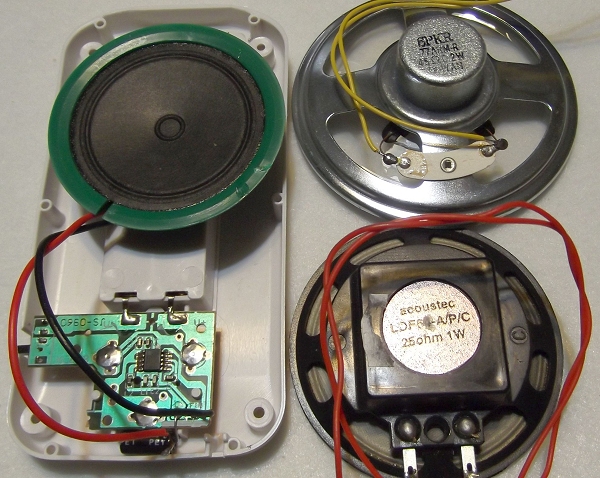

Zutaten: 2 Tasten mit ~1k Vorwiderstand, 100nF, 110uF, eine grüne Led,
einen Halter für 2 Mignons und einen BK106x: 1=Gnd, 2=Ant->Gnd,
3=100nF->Gnd, 4=Vol nc, 5=scan up/dwn, 6=47uF->LS 8Ohm, 7=Res nc,
8=+3V/25mA
Da
die Lautstärke nicht gerade zu laut ist, kann auf die Einstellung
verzichtet werden. Bei einem Verbrauch von ~25mA kann noch 1mA für eine
blau-grüne Led im magischen Auge spendiert werden. Die
Freiluft-Verdrahtung ist auch Anfängern/Kindern in wenigen Minuten
möglich. Max Grundig hätte sicher seine Freude, wenn er sehen könnte,
was im Jahre 2014 möglich ist.
Ein
Versuch mit einem 25R und einem 45R Lautsprecher war nicht besser als
mit 8Ohm. (Die restlichen Bauteile können immer noch für einen
Blitz-Detektor Verwendung finden.)
Gerade hören wir, dass die Abspannseile am Sendemast Langenberg 720kHz erneuert werden, das macht Hoffnung.
Viel Spaß beim Bauen wünschen Lukas und Heinz D.
