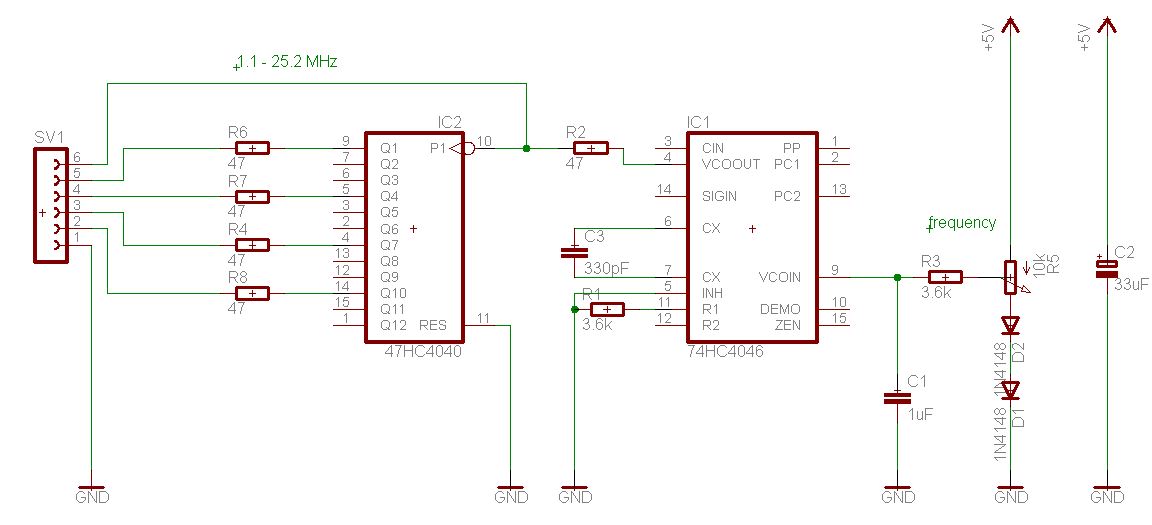

Neben DDS und anderen HF-Generatoren ist manchmal auch ein einfacher Rechteckgenerator ganz nützlich. Der ist mit Standardbauteilen aufgebaut, mit einem 74HC4046 als Oszillator und hat einen weiten Abstimmbereich von 1,1 bis 25,2 MHz in einem Rutsch. Insgesamt hängt der Bereich vom IC und dem Hersteller ab. Your mileage may vary.

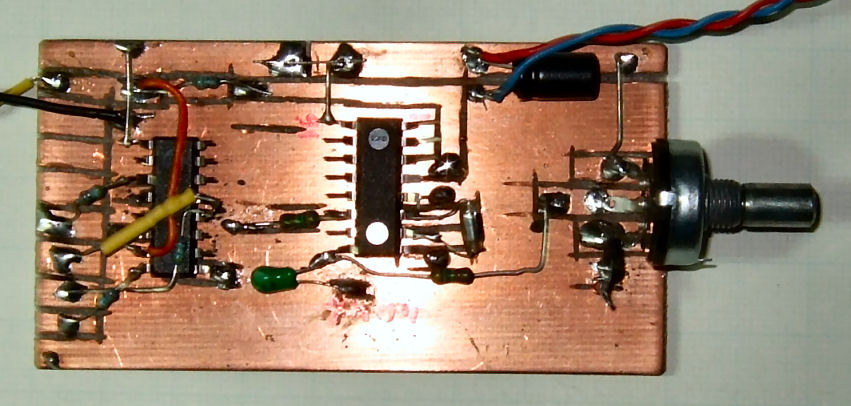

Mehrere Bereiche werden oft durch Umschaltung des Kondensators C3 realisiert, aber das ist bei HF ungünstig, lange Leitungen und Handeffekte stören da. Deshalb wird hier ein Frequenzteiler mit einem 74HC4040 eingebaut, an den Ausgängen kann man dann den Frequenzbereich rückwirkungsfrei umschalten, z.B. an Q10 von 1,1 bis 25 kHz. Der Aufbau erfolgt im dead-bug style auf einer Platine mit handgefrästen Leiterbahnen, das sieht nicht gut aus aber es geht schnell und hat Vorteile bei HF.
Dieser Oszillator kostet wenig und funktioniert gut.
