Gitarren Verzerrer-Projekt mit Röhre
von Werner Hanspeter Frick
In der Suche nach dem für mein Empfinden besten Verzerrer für Gitarren
habe ich mit der Schaltung aus dem Buch Röhren-Projekte von 6 bis
60 Volt (Seite 66) von Burkhard Kainka experimentiert.
Meine Vorgaben:
Keine Halbleiter: Ich habe mit Germanium- und Silizium Dioden und
Transistoren aus den Sixties unzählige Versuche gemacht. Sound ok, aber
kommt leider nicht an einen verzerrenden Röhren Verstärker ran. Die
Nachteile bei diesem sind die benötigte grosse Lautstärke und die
dadurch vorhandenen hohen Spannungen und Ströme. Die kleinere

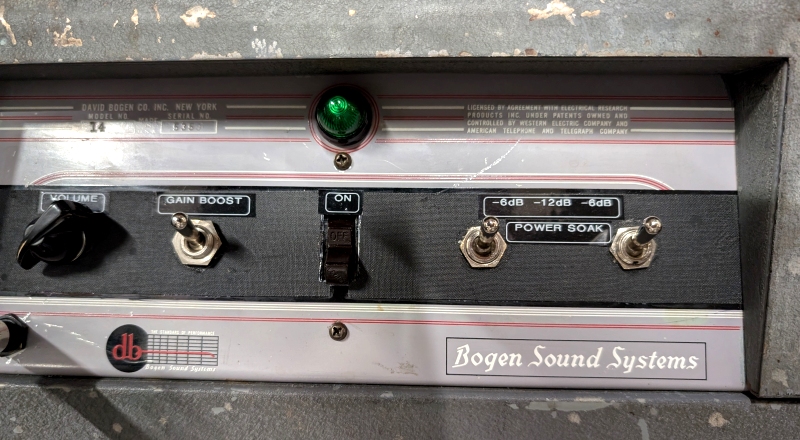

Lautstärke habe ich mit einem antiken und von mir modifizierten Bogen
Sound System Verstärker aus New York erreicht. Mit einer Power-Soak
Schaltung am Ausgang kann ich die Lautstärke um bis zu einem
zweistelligen dB Wert absenken und so die erwünschte Verzerrung bei
kleiner Lautstärke erzielen.
Meine Idee war aber ein Effekt Pedal zu bauen mit Röhrensound und ganz
ohne Halbleiter um dieses an meinen anderen Verstärkern zu betreiben.
Es gab (seltene und teure) Batterie Röhren mit kleinem Heizstrom und

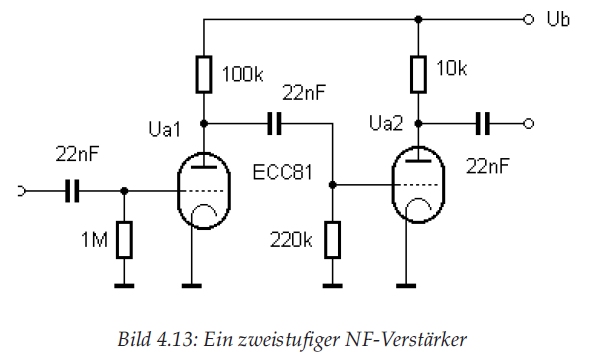

niedriger Anodenspannung. B. Kainka brachte mich auf die Idee seine
2-stufige Röhren NF Verstärker Vorstufenschaltung Schaltung zu
modifizieren. Ich habe die beiden Stufen in der Reihenfolge umgekehrt.
Andere Anoden- und Gitterwiderstände getestet. Zum Schluss aber wieder

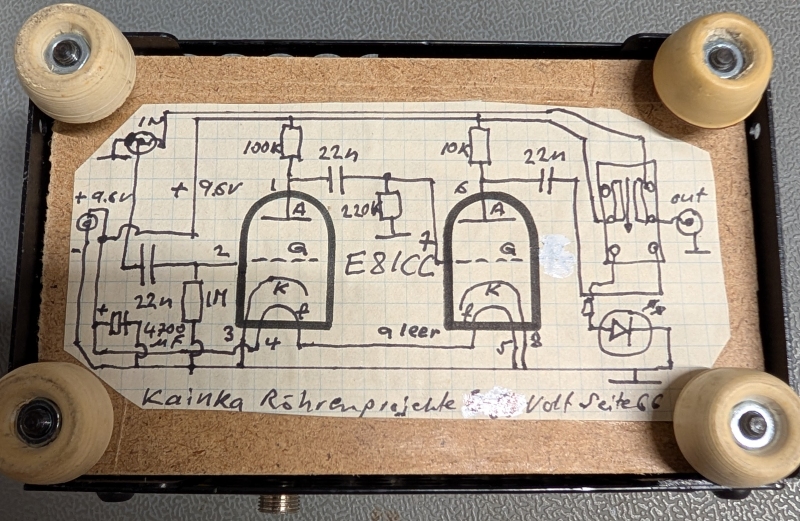

exakt seine Schaltung eingesetzt aber mit 9.6 Volt Anoden- und
Heizspannung, anstelle von 12.6 Volt (im Schema UB=Ua1=Ua2=9,6Volt).
Ergebnis: Die allerbeste Verzerrer Schaltung die ich je gebaut habe.
Ich denke die 'falsche' Heizspannung kombiniert mit der Übersteuerung
vom Gitarren Volume Regler bringt für mich den richtigen Sound.
Interessant ist die (erwünschte) Sättigung der Schaltung bei
Übersteuerung welche vor allem bei den Bass-Saiten einen sehr
willkommenen Tremolo Effekt ergibt. Ich verwende eine
Langlebe-Militärische E81CC von Siemens, von denen ich noch etwa 40

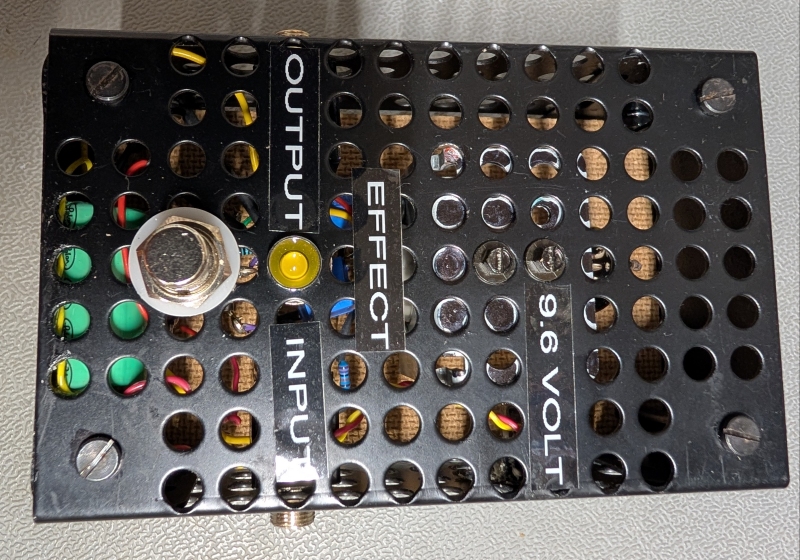

Stück besitze. Diese Schaltung ist jetzt in einem selbstgebauten
Gitarrenpedal eingebaut . Ich habe auf alle Einstell-Regler auf dem
Pedal verzichtet, weil ich an der Gitarre mit dem Volume Regler den
Verzerrungsgrad Live einstellen kann und ich keine andere
‘Zerr-Varianten’ benötige.
Als Speisung verwende ich ein 9.6Volt/200mA Electro-Harmonix
Stecker-Netzteil, welche im Pedal drinnen mit einem 4700uF 16Volt
Siebkondensator nochmals geglättet wird.Mittlerweile gibt es auch
fertige Röhren Verzerrer Pedals für relativ viel Geld zu kaufen. Ich
bedanke mich herzlichst bei Burkhard Kainka der mich mit faszinierenden
Ideen als ‘röhrigen’ Mitdenker auf diese Idee gebracht hat.
