Labortagebuch April 2020
https://de.wikipedia.org/wiki/Niederspannungsr%C3%B6hre

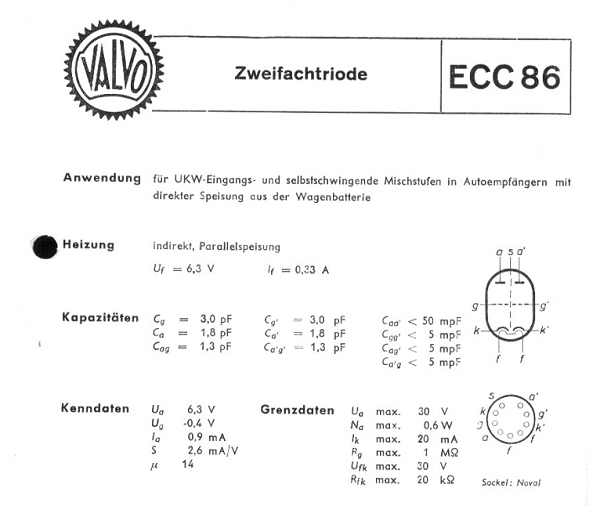

Beispiele für Niedervolt-Röhren für Endstufen:13P1S (Leistungspentode mit 550 mW effektiver Ausgangsleistung (Wechselspannung) an 26 V Betriebsspannung oder 2 W-3 W an 60 V). ich hatte 1970 bis 1986 (Aufenthalt in Südafrika) in meinem "1300 VW-Käfer" noch ein Radioteil mit Niedervolt-Röhren verbaut & hatte eigentlich nie Probleme mit dem Teil. https://de.wikipedia.org/wiki/Batterier%C3%B6hre
--------------------
https://www.reichelt.de/elektronenroehre-pentode-miniatur-7-pol-tube-df91-p258578.html TUBE DF91 Elektronenröhre, Pentode, Miniatur, 7-pol: Artikel-Nr.: TUBE DF91€3,20
--------------------------
http://www.rainers-elektronikpage.de/Zeitschrift--Funktechnik-/FT_1953_Heft_09.pdf Sehr interessanter Artikel: Funktechnik Nr.9/1953, auf P.20: "Koffersuper 7753" von 1953 mit UKW-Teil von "Werner W. Diefenbach" mit "D" Serie Batterieröhren wie die DF91
Das Foto habe ich aufgenommen, indem statt 230 V AC nur 56 V DC vom Labornetzteil angeschlossen wurden. Man kann erkennen, dass jede LED tatsächlich sechs LED-Kristalle in Reihe hat. Bei voller Helligkeit braucht so eine LED ca. 15-16 V. Wenn ich vereinfacht von einer Gleichspannung von 240 V ausgehe, liegen ca. 60 V an den LEDs und 180 V an den Widerständen. Der elektrische Wirkungsgrad wird also mal eben durch vier geteilt. Der Strom müsste bei 6 mA liegen. Die aufgenommene Leistung ist etwa 1,4 W. In der Realität ist es etwas weniger, weil der größte Strom nur im Scheitelpunkt der Wechselspannung fließt. Die Angabe 1 W stimmt also ungefähr. Und das schwache Licht und das starke Flackern passen zum Preis.
Vorschlag von Lutz DL4OBG

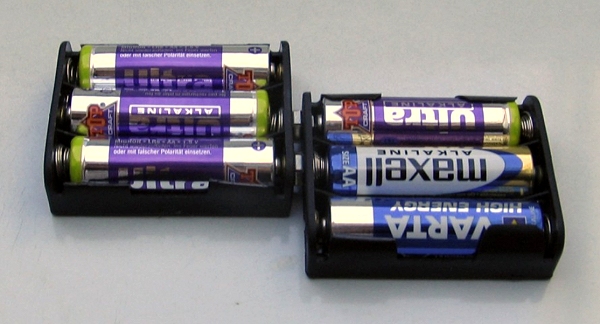

Eine wunderbare Kombination von Reihen- und Parallelschaltung. In dieser Anordnung mit nicht so frischen Batterien auch als elektrischer Taschenwärmer in diesen kühlen Tagen sehr zu empfehlen!
Sicherheit geht vor! von Max Mustermann
Ich
bin seit geraumer Zeit ein Elekronikexperte (ich entwarf bereits im
zarten Alter von vier Jahren meinen eigenen ersten Z80 mit diskreten
Bauteilen) und engagiere mich ehrenamtlich als Sicherheitssalamander.
Aus diesen Gründen bereitete mir die Problematik der hohen Ströme in
der unendlichen Reihenschaltung schlaflose Nächte. Nun kam mir der
Geistesblitz die Sromspannung einfach mit einer sternförmigen

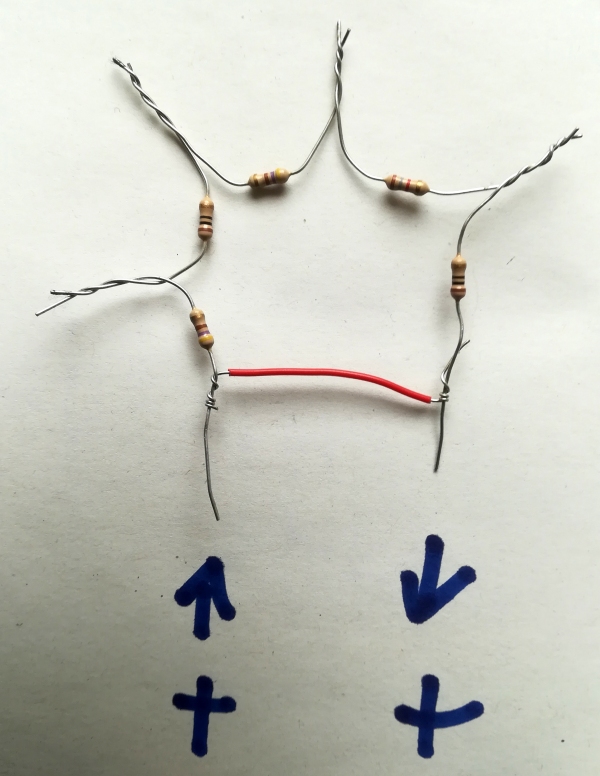

Widertandsreihenschaltung zu mindern! Man beachte die Anordnung der
Bauteile, welche dem Zweck dient, die thermische Energie
abzuführen. Das Geniale an dieser Art der Schaltung ist, dass die
Widerstandswerte ABSOLUT KOMPLETT UNKRITISCH SIND!!! Auch der
Anschluss ist denkbar simpel, die Schaltung kann an jedem beliebigen
Punkt zwischengeschaltet werden.
Nachtrag von Ralf Beesner
So
abstrakt (Erzeugung von Höchstspannungen durch rekursive
Reihenschaltung von Spannungsquellen) hatte ich das noch gar nicht
gesehen. Wäre aber eine Denksportaufgabe: Wie kommt man an die rekursiv
erzeugte Höchstpannung ran?
Ich dachte mehr an die chemischen Taschenwärmer, mit denen man im
Winter die Hände warm halten kann. In denen mischen sich ja nach
Zerstören einer Sperre zwei Substanzen, so dass sie unter Wärmeabgabe
miteinander reagieren können. Als "Elektriker" könnte man so etwas
ähnliches standesgerechter mit zwei Batteriepacks machen. Wenn die
schön warm geworden sind, kommen sie in die beiden Jackentaschen und
wärmen da eine Weile. Aber ausprobiert habe ich das lieber nicht
(jedenfalls nicht mit "frischen" Batterien. Wobei - herkömmliche
NiMh-Zellen haben so etwa 2-3 A Kurzschlussstrom, macht also ca. 4W pro
Zelle. Wären also ca. 50W. Aber vermutlich gibt es in den Zellen lokale
Überhitzung, Überdruck und dann trotz der noch überschaubaren
freigesetzten Energie trotzdem "Sauerei".
