Labortagebuch September 2025
Wenn man ein Platinenprogramm gut kennt, hat man Hemmungen ein anders zu
verwenden. Bisher hatte ich nur Target 3000 in Verwendung und konnte damit

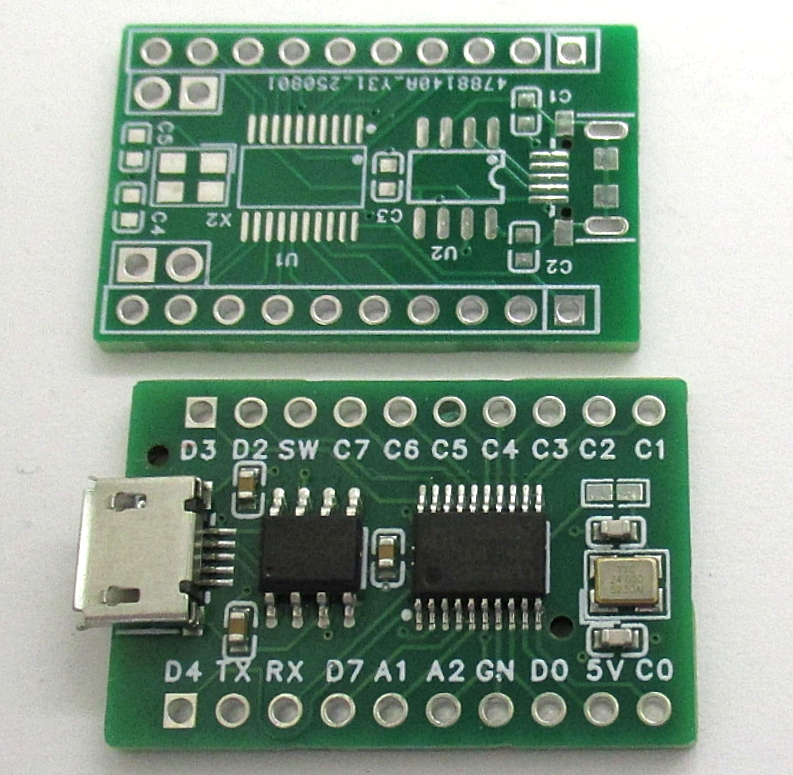

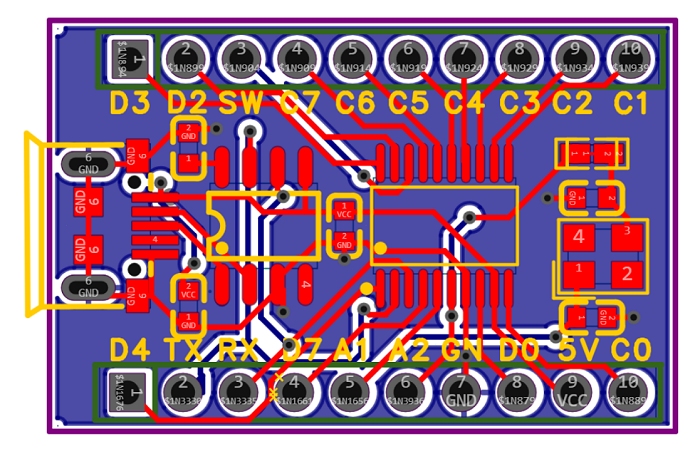

viele Projekte erfolgreich beenden. Jetzt wollte ich aber für den CH32V003 eine
Platine entwerfen und bei JLCPCB gleich Muster bestücken lassen. Da
verspricht ein Platinenprogramm aus dem selben Stall leichteren Erfolg, weil
die verwendeten Bauteile bei der gleichen Firma aus Listen ausgesucht
werden und man auch sehen kann, was gut erhältlich und preiswert ist. Gerade
bei Steckverbindungen muss man ja genau den richtigen Footprint des jeweiligen
Herstellers verwenden.

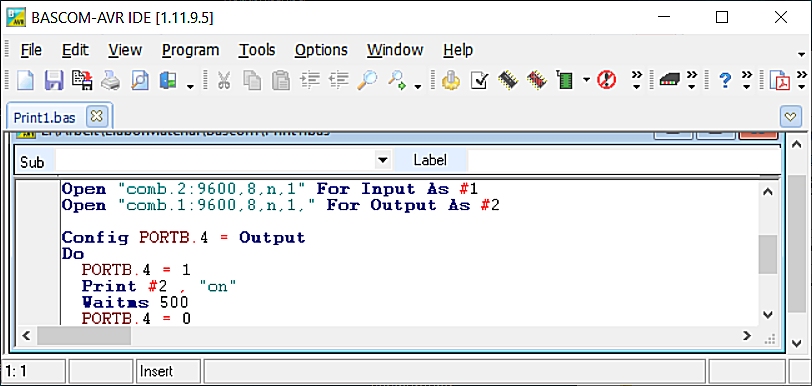

Vor Jahren habe ich fast alles mit Bascom-AVR programmiert. Dann kamen andere Controller und andere Compiler. Jetzt gab es mal wieder die Gelegenheit, Bascom einzusetzen. Ich musste ein mehr als zehn Jahre altes Projekt mit einem Mega32 überarbeiten.
Zuerst war ich ganz vorsichtig, um nichts zu verderben. Nach der langen Zeit hatte ich eine andere Bascom-Version. Sicherheitskopie, neues Kompilieren des alten Quelltextes, sorgfältige Tests. Dann habe ich kleine Änderungen reingebaut und getestet. Bei jedem Kompilieren hat mich die Geschwindigkeit überrascht. Was denn, schon fertig? Es dauert nicht einmal eine Sekunde! Bei allen anderen Compilern bin ich längere Wartezeiten gewöhnt.
Irgendwie läuft das alles wie geschmiert. Ändern, Kompilieren, Testen, keine Missverständnisse, keine Überraschungen. Das liegt wahrscheinlich nicht nur daran, dass ich in der Vergangenheit viel mit Bascom gearbeitet habe. Es ist einfach ein gutes Werkzeug!

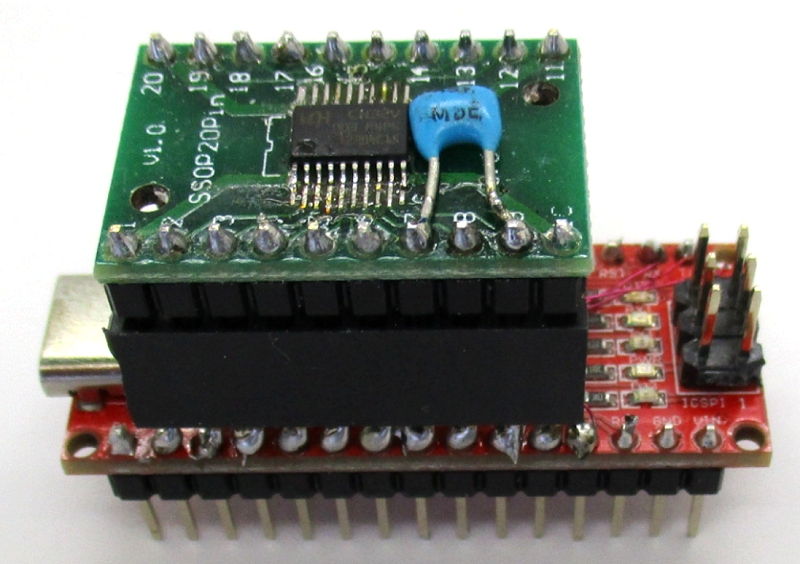

Für meine Arbeit mit dem CH32V003 habe ich einen Arduino Nano umgebaut. Der
ATmega-Controller des Arduino wurde ausgelötet. Zusätzlich musste der
Kondensator am Vref-Pin entfernt werden. Und einige Leitungen mussten
durchtrennt werden. Dann wurden zwei Buchsenleisten mit je 10 Anschlüssen so
aufgelötet, dass auf der USB-Seite jeweils ein Pin und auf der andren Seite je
drei Pinne frei blieben. RX und TX sowie GND und +5V mussten mit Drähtchen verbunden
werden. Zusätzlich wurde GND und SWDIO an den ehemaligen Programmierstecker
gelegt, sodass hier das Programmiergerät angeschlossen werden kann.

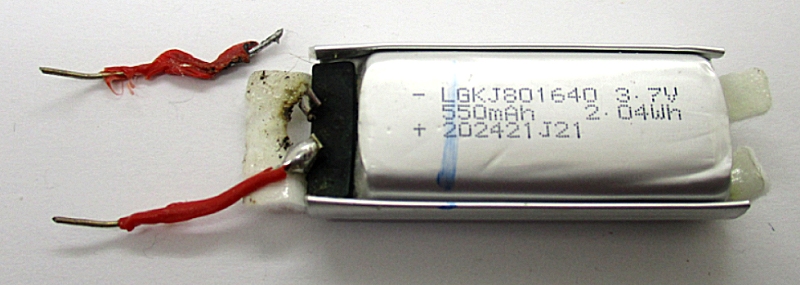

Auf meinem Arbeitstisch sieht es meist sehr chaotisch aus, weil ich immer an mehreren Projekten arbeite und viele davon nicht abschließend beendet werden. Wenn sich dann mal Besuch ankündigt, muss ich schnell etwas aufräumen. Bei der letzten Aktion dieser Art gab es plötzlich eine kleine Rauchwolke. Ich konnte die Situation gerade noch retten. Ein kleiner Li-Akku ohne Schutzschaltung mit angelöteten Drähten war irgendwo angestoßen. Die Isolierung der Drähte war geschmolzen, und einer von beiden hatte sich abgelötet. Dass der kleine Akku Kupferdrähte mit 0,6 mm so stark erhitzen kann, hätte ich nicht gedacht. Die Drähte waren noch dran, weil ich sie für den Einsatz auf einer Steckplatine gebraucht hatte.
Fazit: Solche Akkus ohne Schutzschaltung müssen sorgfältig gelagert werden, und sie dürfen nie in Kinderhände gelangen. Anders ist das mit ausgedienten Handy-Akkus mit ihrer internen Schutzschaltung. Sie schalten bei einem Kurzschluss sofort ab und können nur durch Nachladen reaktiviert werden.

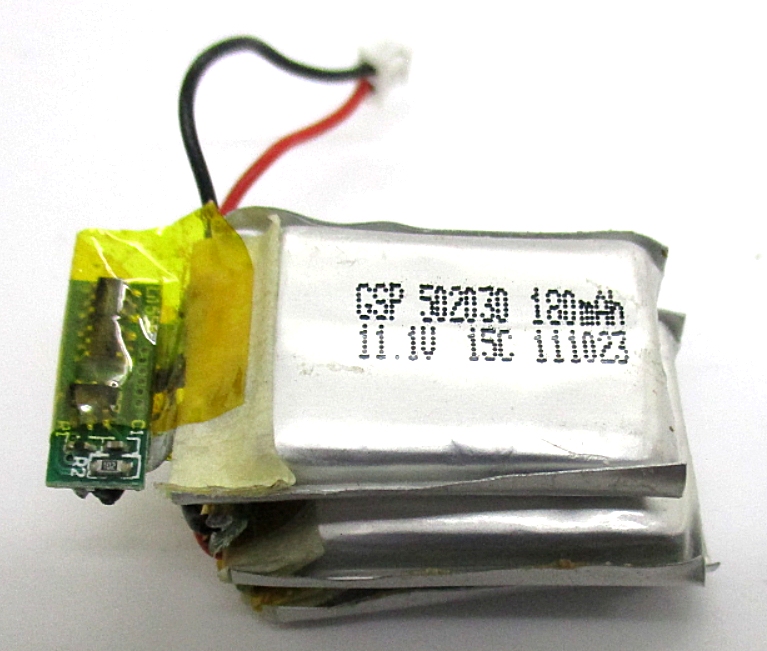

Zufällig habe ich gerade in einer defekten Spielzeug-Drohne ein dreizelliges Akkupack gefunden. Die Akkus sind durch Tiefentadung unbrauchbar geworden, aber jede Zelle hat eine Schutzschaltung, die ich nun für andere Akkus verwenden kann.
