TPS8-Programmierhilfe

von Dominik Kristen


Elektronik-Labor  Literatur  Projekte  TPS




Download: TPS-Hilfe.zip

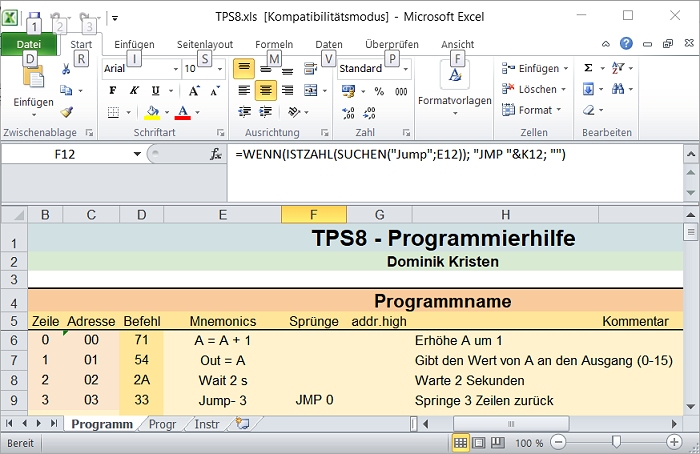

In diese Excel-Datei gibt man in der Spalte D einen Code ein, hier z.B. 71 54 2A 33. Alle anderen Spalten werden automatisch ausgefüllt, sodass man praktisch ein rückübersetztes Programm erhält, ähnlich wie bei einem Disassembler. Wen man also nicht mehr genau wieß, was zuletzt programmiert wurde, muss man nur den Code auslesen und hier eingeben.

Die erste Spalte ADRESSE wird automatisch um 1 erhöht (im Hexformat) sobald man einen neuen Befehl eingibt. In die Spalte BEFEHL wird nun wie gewohnt das Programm eingegeben. Daraufhin erscheint in Zeile MNEMONICS die „Erklärung“ zum eingegeben Code. So lässt sich direkt prüfen, was der eingegebene Code eigentlich macht. In der Zeile SPRÜNGE wird, sobald man einen Jump Befehl eingibt, die absolute Adresse angezeigt. Die Kommentarspalte wird ebenfalls automatisch gefüllt.

Das Ganze funktioniert so: Im Tabellenblatt „Instr“ liegen die Codes und die dazugehörigen Mnemonics und Kommentare. Bei der Eingabe vom Code vergleicht Excel diesen automatisch mit den Zeilen im Tabellenblatt INSTR. Hat er den Code gefunden, trägt Excel bei Mnemonics und Kommentar den jeweiligen Text dazu ein.

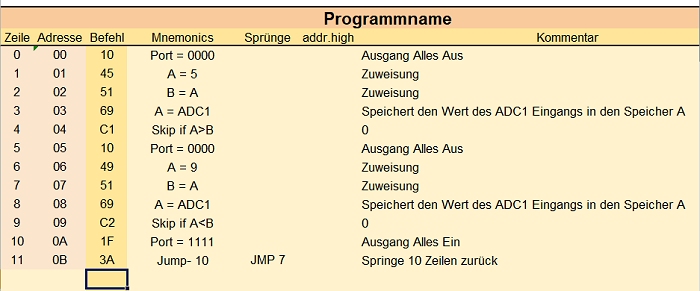

Zur Probe wurde der Dämmerungsschalter aus dem Handbuch eingegeben: 10 45 51 69 C1 10 49 51 69 C2 1F 3A  Das Programm wird korrekt zurückübersetzt.
