TPS steuert Fischertechnik-Badezimmerlüfter


von Stefan Hamm

Elektronik-Labor  Literatur  Projekte  Lernpakete  TPS

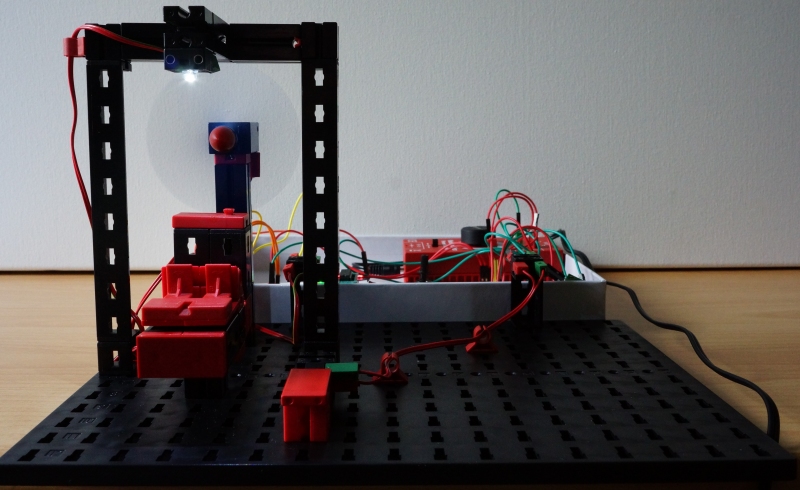

Die nachfolgende Schaltung basiert auf dem TPS-Modul aus dem Projekt „TPS steuert Fischertechnik-Karussell“ und kann mit dem unten stehenden Programm z.B. das Modell „Badezimmerlüfter“ aus dem Baukasten „Profi Electronics“ von Fischertechnik steuern. Die erweiterte TPS übernimmt dabei die Steuerungsaufgaben des electronics-Modul aus dem Baukasten.
Hinweis: Das Programm ist eine eigenständige Entwicklung, in Anlehnung an die Funktionalität des electronics-Moduls. Das Fischertechnik-Modell wird nur als Beispiel verwendet, um die Möglichkeiten des TPS-Moduls zu demonstrieren. Der Hardware-Aufbau und die Software des Fischertechnik-Moduls sind dem Autor unbekannt.






Allgemeine Funktionsweise TPS-Modul: siehe Projekt „TPS steuert Fischertechnik-Karussell

Allgemein Funktionsweise Schaltung/Modell:

Mit dem festgestellten Taster I1 werden das Licht (LED1) und der Lüfter (Motor M1) eingeschaltet. Wird der Taster wieder gelöst, erlischt das Licht und der Lüfter läuft für eine mit dem Potentiometer einstellbare Zeit von 0,5 bis 8 s nach und schaltet sich danach ab.

An dem Eingang ID1 wird der Taster I1 als Schließer angeschlossen, ID2-ID4 sowie IA2 bleiben unbeschaltet. IA1 wird auf +9V gelegt, um das Potentiometer am analogen Eingang des TPS-Moduls nutzen zu können. Alle Schiebeschalter DIP1 bis DIP6 sind (nach dem Programmstart) in Stellung „OFF“. Am Ausgang M1 wird der Lüfter-Motor, am Ausgang M2 die LED, LED1, für die Badezimmerbeleuchtung angeschlossen.

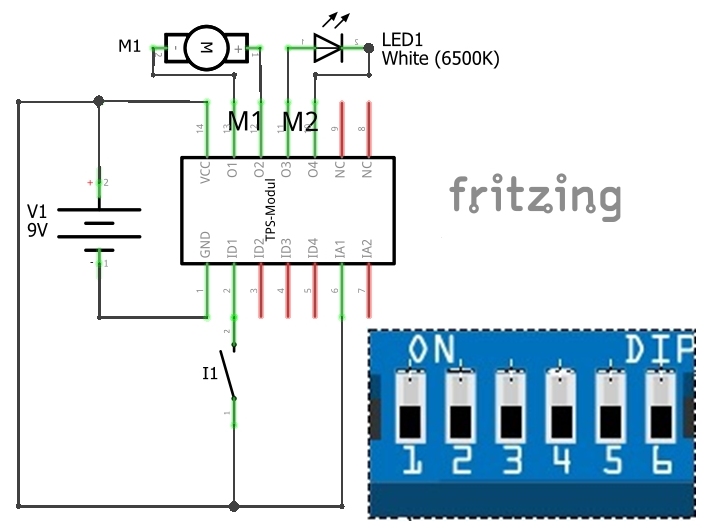

Der nachfolgende Schaltplan zeigt den Anschluss der Sensoren und Aktoren an das TPS-Modul sowie die Stellung der DIP-Schalter nach Programmstart:





Hardware TPS-Modul: siehe Projekt „TPS steuert Fischertechnik-Karussell“



Software: siehe nachfolgende Tabelle
Die im TPS-Mikrocontroller bereits programmierte Sprungtabelle (Adressen 00 bis 2F) mit sechs möglichen Programmen, die adressiert werden können, wurde auf drei Programme gekürzt. Dadurch wurde eine zusätzliche Programmseite gewonnen, der Programmcode kann bereits ab Adresse 10 hinterlegt werden (siehe Projekt „TPS steuert Fischertechnik-Schiebetür“).

Der Einfachheit halber beginnt das Programm für den Badezimmerlüfter ab Adresse 10 an der Position, die für das Basisprogramm (siehe Projekt „TPS steuert Fischertechnik-Karussell“) vorgesehen ist.






Das Badezimmerlüfter-Programm ist soweit kommentiert, dass es nicht schwer fallen sollte, es nachzuvollziehen.



Programm „Badezimmerlüfter“:



Adresse

Befehl

Daten

Kommentar







Programm Badezimmerlüfter als Basisprogramm

10

4

F

A = 15 (max. Drehzahl Lüfter)

11

5

9

PMW = A

12

8

1

AdrHi = 1

13

C

8

Skip if Din.0 = 0 (falls Lichtschalter gedrückt)

14

3

1

Springe -1

15

1

5

Port = 5 (0101) (Licht an, Motor an)

16

C

4

Skip if Din.0 = 1 (falls Lichtschalter nicht mehr gedrückt)

17

3

1

Springe -1

18

1

1

Port = 1 (0001) (Licht aus, Motor läuft weiter)

19

6

9

A = AD1 (Poti einlesen: Nachlaufzeit)

1A

5

2

C = A

1B

2

8

Warte 500 ms (Inkrement Nachlaufzeit)

1C

A

B

C-mal 1B

1D

1

0

Port = 0 (0000) (Motor aus)

1E

9

3

Springe 13
