Zwei Schwingkreise mit gleicher Resonanzfrequenz besitzen auch bei schwacher Kopplung einen großen Energieaustausch. Dies war die Grundidee von Nikola Tesla, der über gekoppelte Kreise extrem hohe Resonanzspannungen erzeugte und Energie auch über relativ große Distanzen übertragen konnte.



Bei den neueren Auflagen des Tesla-Lernpakts wurden teilweise Probleme beobachtet, die auf eine zu geringe Schwingkreisgüte zurückzuführen waren. In Verdacht gerieten die Schwingkreiskondensatoren mit 150 pF. In der ersten Auflage wurden größere Typen mit dem Rastermaß 5 mm verwendet, später kamen kleinere Kondensatoren zum Einsatz. Messungen haben gezeigt, dass beide Typen einen geringen Temperaturkoeffizienten (NP0) haben. Auch die Abhängigkeit der Kapazität von der anliegenden Spannung ist bei beiden Typen unmessbar klein. Messungen der Resonanzspannung zeigen aber große Unterschiede. Damit ist klar, der kleinere Kondensator hat größere dielektrische Verluste.





In der aktuellen Auflage wurden die größeren Kondensatoren vom Franzis-Verlag beigelegt. Falls Sie eine etwas ältere Auflage besitzen und auf Probleme gestoßen sind, sollten Sie die Kondensatoren z.B. gegen  Scheibenkondensatoren 500 V (z.B. Reichelt KERKO-500 150p, Preis 0,09 EUR) austauschen. Wenn Sie ohnehin etwas bestellen, denken sie auch an die Kondensatoren. Sie können aber auch an Franzis schreiben, dann erhalten Sie zwei Kondensatoren im Briefumschlag.

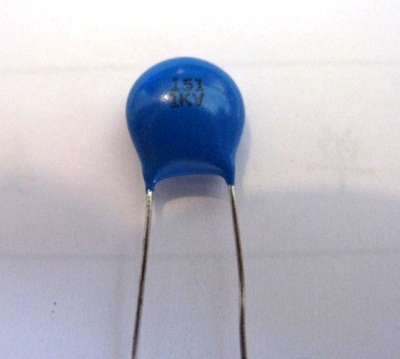

Auch dieser Kondensator mit 1 kV Spannungsfestigkeit passt gut zum Lernpaket

Ganz herzlichen Dank an Gerald Riebel, der uns die entscheidenden Hinweise zum Kondensator gegeben hat. Von ihm stammt auch noch folgender Verbesserungsvorschlag: Die Spulen lassen sich besser handhaben, wenn man nach dem Wickeln ein Stück zusammengerolltes Stück Kunstdruckpapier (Werbeprospekt) hineingesteckt. Dieses entspannt sich und stabilisiert die Spule und Ankoppelspule. Der Abgleich wird dadurch einfacher.
