Abstimmhilfe für das UKW-Radio

Elektronik-Labor  Literatur  Projekte  Lernpakete  UKW

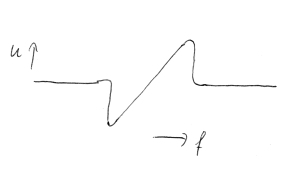

UKW-Sender übertragen Sprache und Musik durch Frequenzmodulation. Der Demodulator braucht eine Kennlinie, die Frequenzänderungen möglichst linear in Spannungsänderungen umsetzt. Am NF-Ausgang des TDA7088 findet man genau dieses Verhalten. Die mittlere Spannung beträgt ca. 1,2 V bis 1,5 V und kann beim Verstimmen eines Senders um bis zu 0,5 V nach unten oder nach oben abweichen. Bei genauer Abstimmung soll die Sendefrequenz genau in die Mitte der Demodulatorkennlinie gebracht werden.

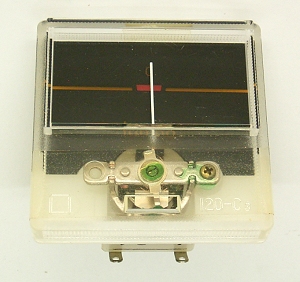

Ein Zeigerinstrument als Abstimmhilfe sollte die richtige Frequenzeinstellung genau in der Mitte anzeigen. Die Abweichung von der Mitte zeigt dann, um wieviel der Sender verstimmt ist. Dafür gibt es spezielle Messwerke, deren Nullstellung in der Skalenmitte liegt.

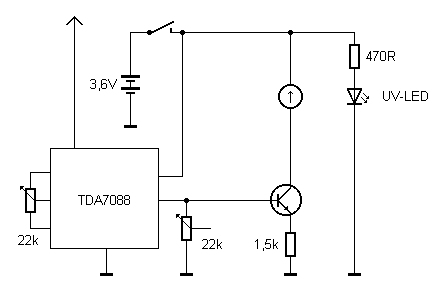

Wenn man das Messwerk aus dem Franzis-Retroradio verwenden will, kann die folgende Anpassung mit einem Transistor verwendet werden. Der Widerstand von 1,5 k legt den Strombereich fest.

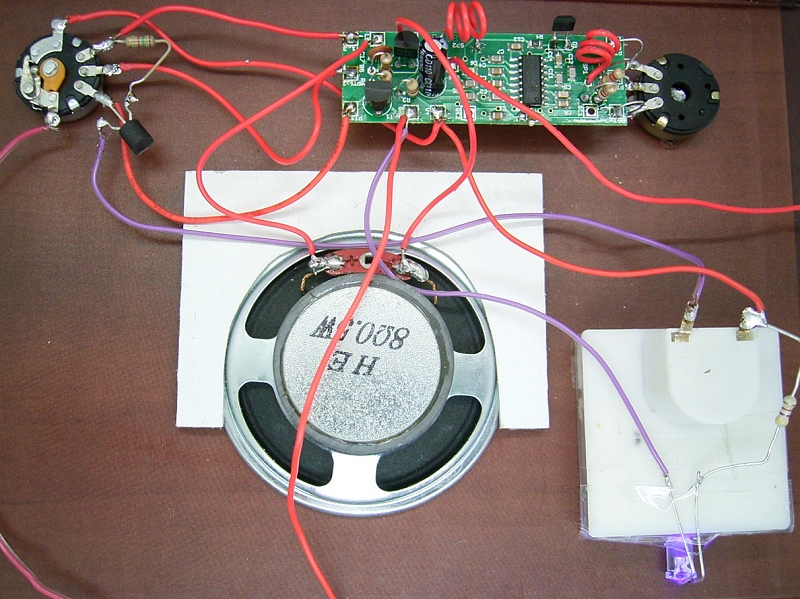

Der Transistor kann ohne eigene Platine direkt an das Poti des Radios angelötet werden. Alles wurde hier in das Gehäuse des Mittelwellenradios eingebaut, weil die Montage des Messgeräts damit sehr einfach ist. Zusätzlich wurde eine Beleuchtung in Form einer UV-LED aus dem Conrad-Adventskalender 09 eingebaut. Der Zeiger des Messwerks fluoresziert dann hellrot. Damit die LED betrieben werden kann, braucht man etwas mehr Spannung. 3,6 V aus drei NiMh-Akkus passt gut. Ich verwende derzeit einen Lithium-Akku. Mit dem größeren Gehäuse und dem verwendeten Lautsprecher hat das Radio einen verbesserten Klang und mehr Lautstärke.

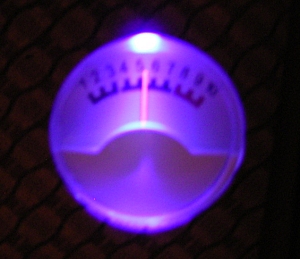

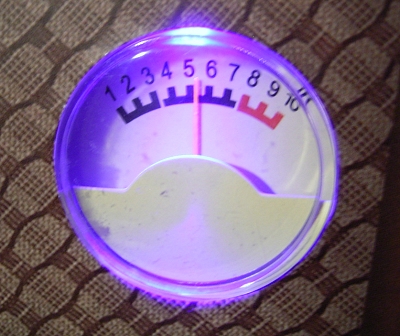

Bei korrekter Abstimmung sollte der Zeiger auf der Fünf stehen. Man sieht mit dem Instrument sehr schön die Wirkung der AFC und den Fangbereich. Der optische Charakter des Radios ändert sich durch das beleuchtete Instrument. Irgendwie macht das Radiohören mit diesem Gerät vor allem am Abend jetzt noch mehr Spaß.




http://www.youtube.com/watch?v=lqAkcHrdfis
