Frequenzzähler und Quarztester

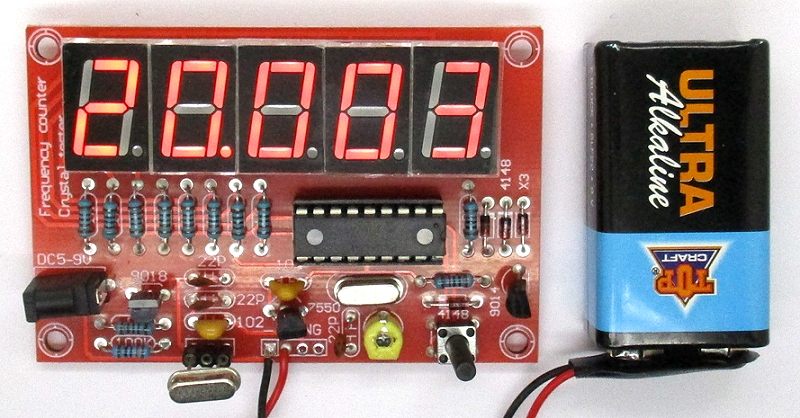

Modul-Bus liefert einen interessanten und sehr preiswerten Bausatz für einen Frequenzzähler. Das Gerät wird mit einer Batterie betrieben. Alternativ kann auch ein Netzteil angeschlossen werden. Am Eingang können Messkabel angelötet werden. Parallel dazu gibt es einen Quarzoszillator zum Test einsteckbarer Quarze. Die Schaltung sowie die Firmware beruht zu 100% auf einer Schaltung von Wolf Büscher, DL4YHF.

Zum Test habe ich einige Quarze angeschlossen. Der eingebaute Oszillator wurde erfolgreich mit vielen Quarzen im Bereich 3 MHz bis 20 MHz getestet. Quarze mit geringeren Frequenzen hatten Probleme anzuschwingen. Das von Modul-Bus erstellte Handbuch zeigt jedoch eine alternative Schaltung für unterschiedliche Quarze.

Der Zähler verfügt über zahlreiche Sonderfunktionen. Besonders interessant ist ein möglicher Offset. Typische Zwischenfrequenzen wie 455 kHz und 10,7 MHz sind vorgespeichert. Alternativ kann man auch eine gerade gemessene Frequenz als Offset für die weiteren Messungen speichern und dann vom eigentlichen Messergebnis subtrahieren oder dazu addieren. Die Platine kann auf diese Weise zu einer Frequenzanzeige unterschiedlicher Empfänger werden. Die obere Grenze liegt bei stolzen 50 MHz.

Fazit: Ein interessanter Bausatz für Freunde der Hochfrequenz!

Handbuch und weitere Infos: https://www.ak-modul-bus.de/stat/frequenzzaehler_bausatz_frequency_counte,pd1010!0,,FREQUENZZAEHLER-KIT.html
