Solarmotor

von Ulli Kainka
 Elektronik-Labor  Bastelecke  Projekte  Notizen

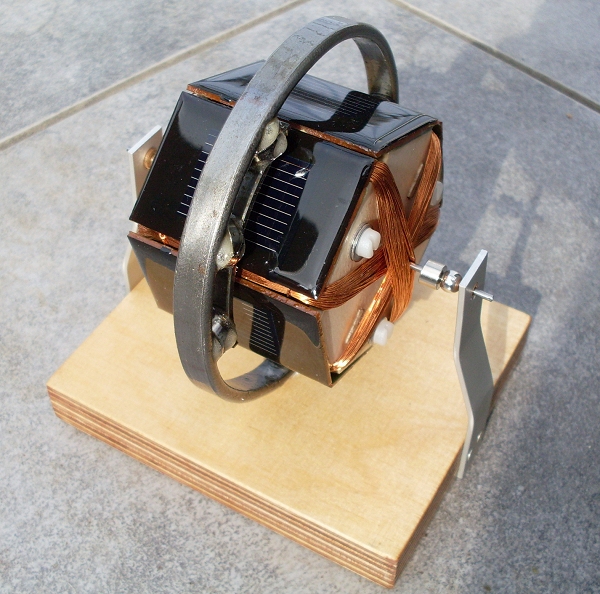

Dieser
Solarmotor arbeitet mit sechs Solarzellen 0,5V/200mA und drei Spulen (je 100 Windungen 0,3 mm CuL) auf dem Rotor. Auf einen Kommutator kann verzichtet werden, weil sich jeweils eine der Zellen in die Sonne dreht und die entsprechende Spule versorgt. Gegenüber liegende Spulen sind antiparallel mit der zugehörigen Spule verbunden, sodass sich der Strom durch die Spule nach einer Drehung von 180 Grad umpolt. Für das optimale Drehmoment sollte die Sonne in einem Winkel von 45 Grad auf den Motor scheinen. Der Statorring ist aus Stahl gebogen und enthält insgesamt sechs starke Magnete. Die Edelstahlachse läuft in Sinterlagern.  Der Rotor ist aus Sperrholz gefertigt und wurde mit drei Kunststoffschrauben und Unterlegscheiben ausgewuchtet.

Der Motor in Aktion auf Youtube: http://youtu.be/UhhBZkO2QE8

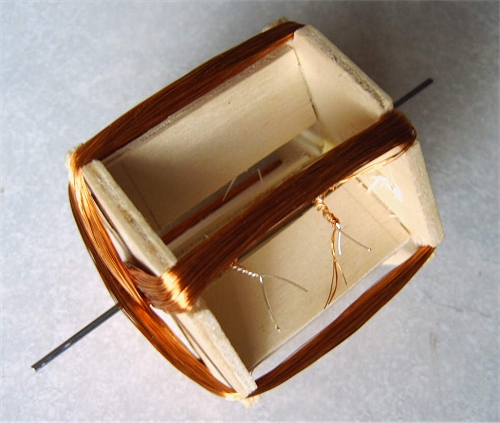

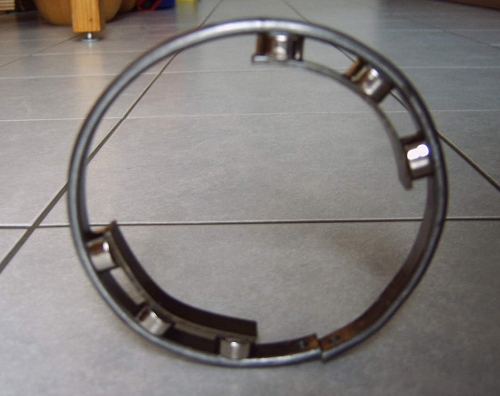

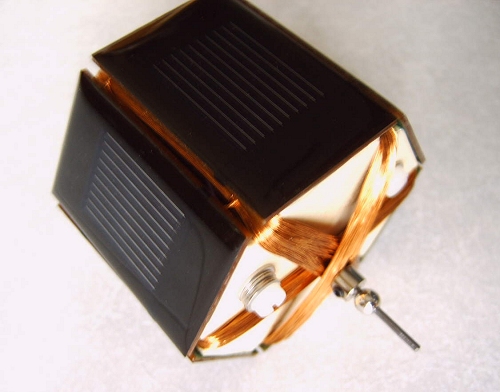

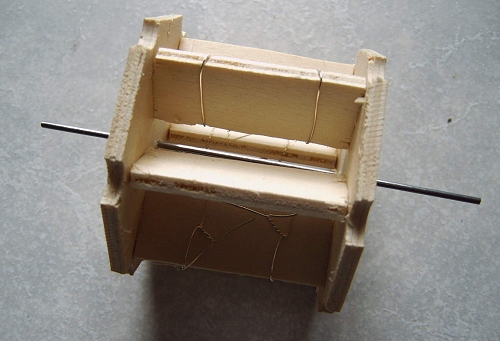

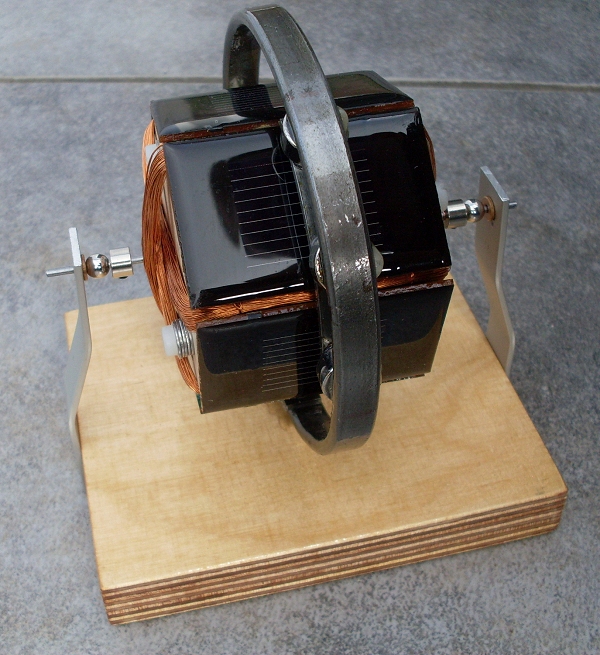

Hier einige Bilder vom Bau des Motors:
