Zweipolige Blinkschaltung für Halogenlampe


von Wolfgang Schmidt
Elektronik-Labor  Bastelecke  Projekte  Notizen



Vor etwa 2 Jahren habe ich im ELO-Magazin
eine Blinkschaltung vorgestellt, die zweipolig in einen Stromkreis eingefügt werden kann (wie ein Schalter). Diese Schaltung ist für die Steuerung von kleinen Glühlämpchen (z. B. 4,5 V / 0,1 A) oder LEDs geeignet. Die hier neu vorgestellte Schaltung ist dagegen für 12-V-Halogenlampen 20 W oder größer vorgesehen.



Der eigentliche „Schalter“ wird mit einem Leistungs-MOSFET realisiert, der Rest der Schaltung entspricht weitgehend der o. g. Ausführung. Ebenso trifft die Funktionsbeschreibung der bereits bekannten Schaltung im Wesentlichen auch hier zu, so dass auf eine weitere Ausführung verzichtet werden kann.

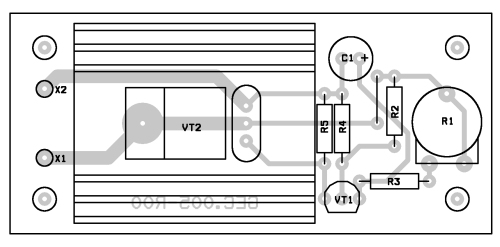

Für das Miniprojekt habe ich eine kleine Leiterplatte (70 mm x 30 mm) entworfen, die sämtliche Komponenten einschließlich Kühlkörper enthält.





Der Kühlkörper ist ein Typ für TO-220-Gehäuse mit den Abmessungen 35 mm x 29 mm x 12 mm (Reichelt Elektronik Best.-Nr. V 4330K). Für den MOSFET können auch andere Typen mit ähnlichen Daten verwendet werden (der IRF640 war zufällig vorhanden). Das Mustergerät ist für eine Halogenlampe 12 V / 20 W vorgesehen. Für das Schalten größerer Leistung muss evtl. ein größerer Kühlkörper vorgesehen werden.

Das Leiterplattenlayout kann als PDF-Datei im Maßstab 1:1 geladen und als Belichtungsvorlage verwendet werden. Natürlich ist auch der Aufbau auf einer Lochrasterplatine möglich, wobei die Layoutzeichnung als Vorlage dienen kann.
