Lichtbogen-Feuerzeug als HV-Quelle


Elektronik-Labor  Bastelecke  Projekte  Notizen

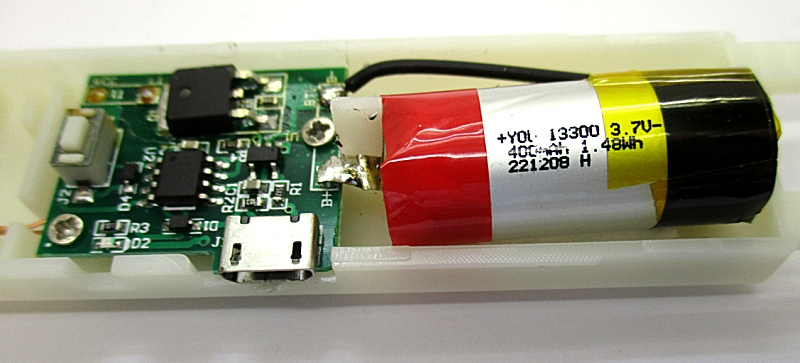

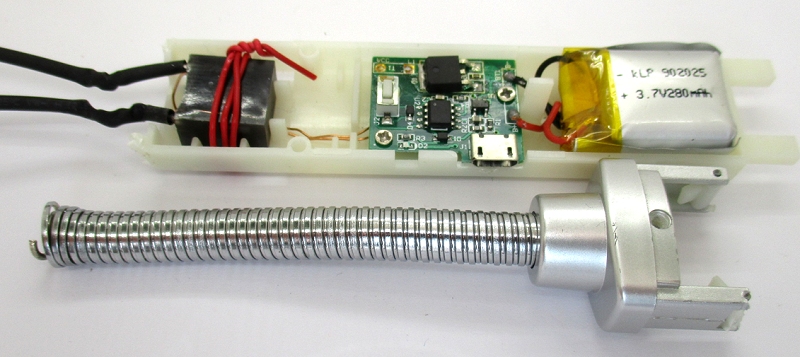

Ein defektes Lichtbogen-Feuerzeug wurde zerlegt und untersucht. Das Problem war hauptsächlich der Li-Akku, der schon erheblich unter Druck stand und sich im Betrieb stark erhitze. Interessant ist der kleinen Hochspannungstrafo, der lose eingelegt ist und von mir provisorisch befestigt wurde. Ein Leistungs-FET steuert den Trafo mit ca. 20 kHz an. Die Steuerspannung am Gate kommt von einem kleinen IC und hat eine Amplitude von ca. 6 V, also wesentlich mehr als die Akkuspannung. Leider ist das IC nicht beschriftet, sodass ich weiter nichts darüber erfahren konnte.

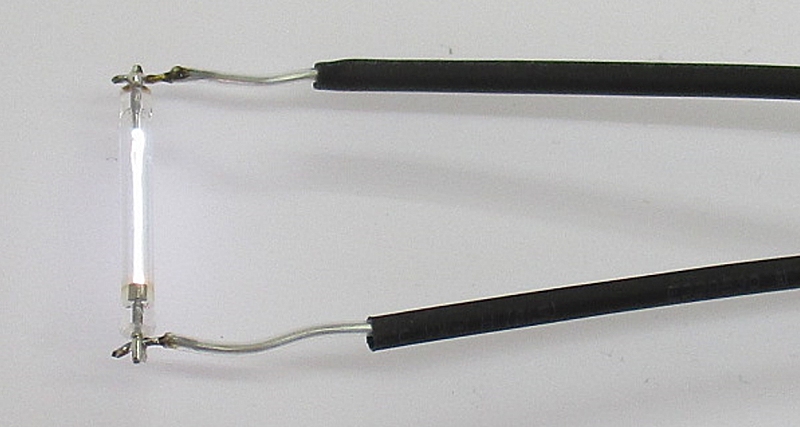

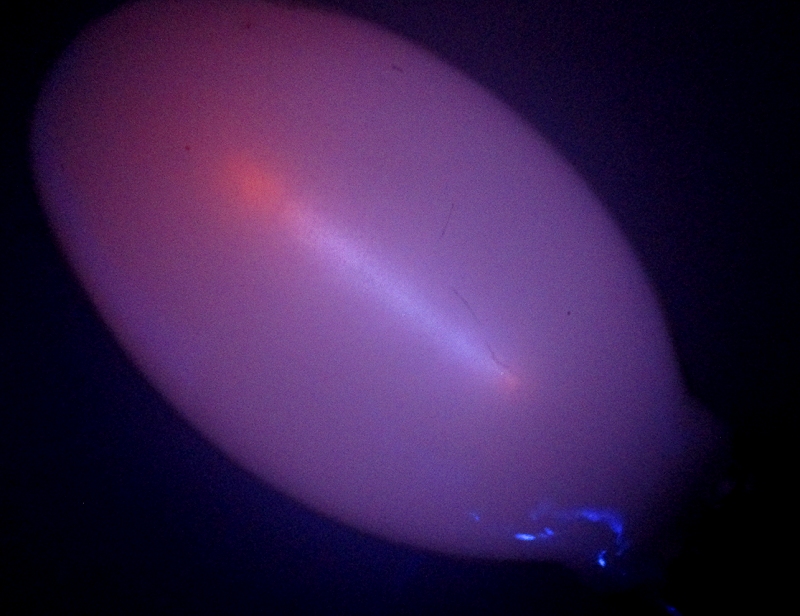

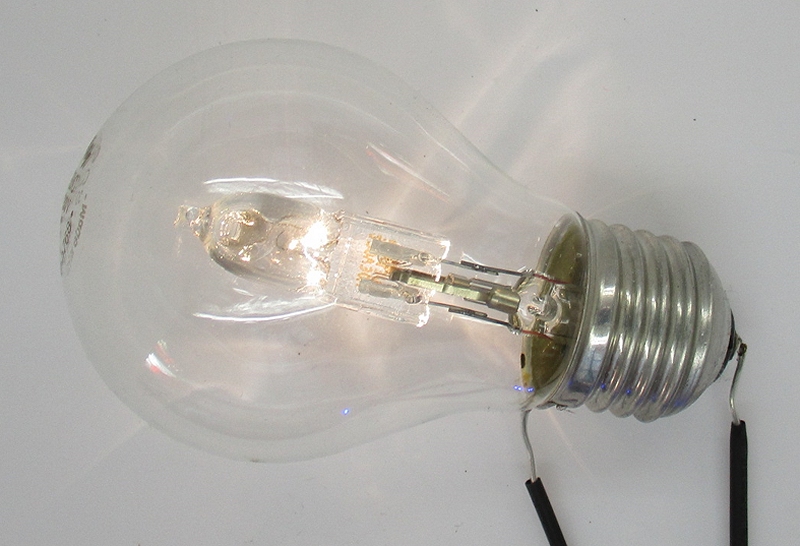

Mit einem kleinen Akku aus einer E-Zigarette ist das Gerät jetzt zu meinem universellen Hochspannunsggenerator geworden. Damit kann ich Entladungen in Blitzlampen, durchgebrannten Halogenlampen und sogar Natrium-Hochdrucklampen erzeugen. Der Taster darf allerdings immer nur kurz aktiviert werden, weil der Power-FET sehr heiß wird.
