CW-Ausgabe für den PFS154


Elektronik-Labor  Labortagebuch  Projekte


Für die weitere Arbeit habe ich mir ein kleines Entwicklungsboard mit einer Programmierschnittstelle gebaut. Was erst nicht funktionieren wollte, geht jetzt doch, die Programmierung über fünf Leitungen. Dioden zum Vortäuschen nicht angeschlossener Ports sind nicht mehr nötig, denn inzwischen habe ich die Software des Programmers besser verstanden.

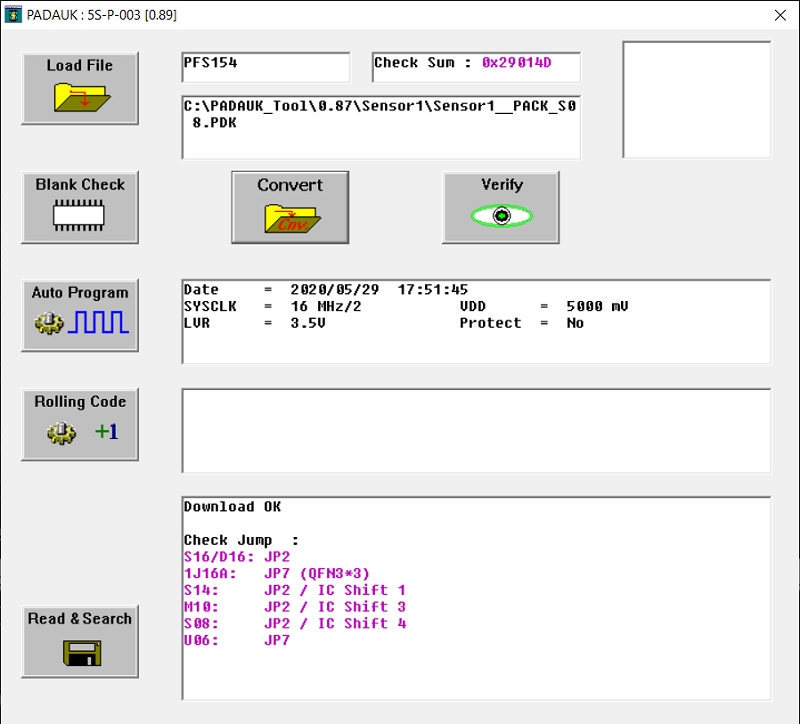

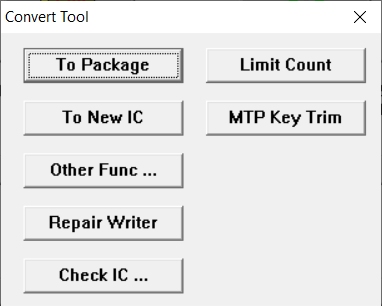

Man muss erst auf Convert klicken. Und von da auf To New IC, oder wenn man das schon definiert hat To Package.

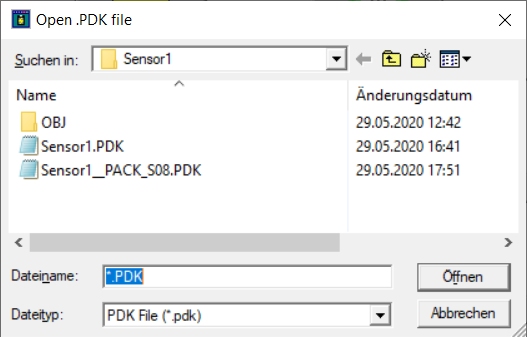

In diesem Fall habe ich bereits ein S08-Gegäuse definiert, was in einer PDK-Datei festgehalten wurde.

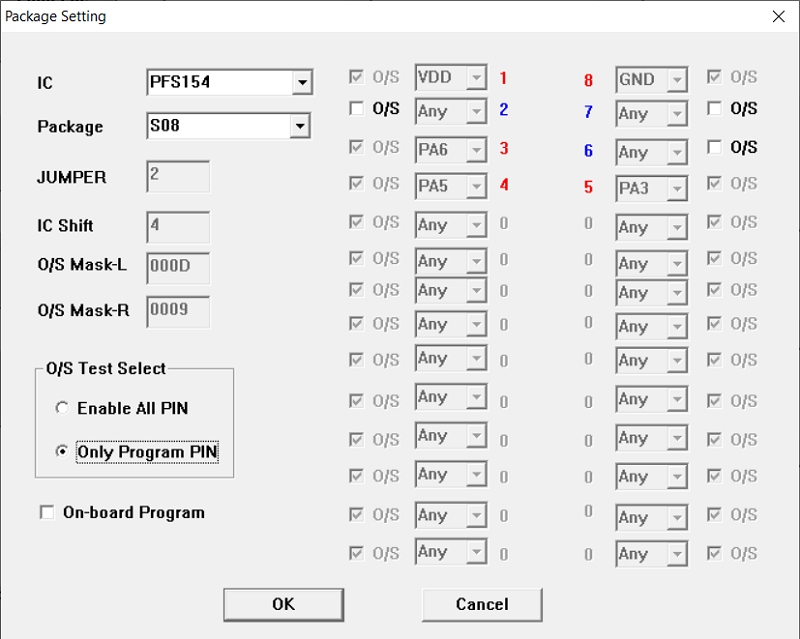

Im Fenster Package Seting wurde S08 gewählt. Und - ganz wichtig -  O/S Test Select: Only Program PIN. Dann werden die Pinne 2, 6 und 7 nicht mehr getestet. Damit klappt das Programmieren nun problemlos. Es ist angenehm, dass man das Kabel danach abziehen kann.

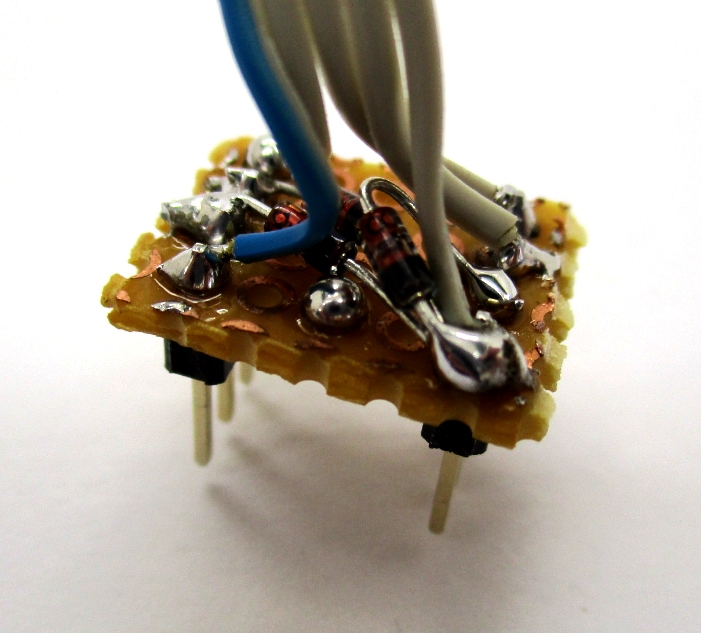

Am Ende bin ich aber doch wieder bei den Dioden gelandet und habe die drei freien Anschlüsse damit versorgt. Der Grund: Die Software will sich einfach nicht merken, dass der O/S-Test nur für die Programm-Pinne gelten soll. Da musste ich es jedes Mal neu eingeben und noch dazu jedes Mal wieder eine neue Datei dafür erzeugen. Deshalb dachte ich mir, Löten ist seliger denn Tippen.



CW-Ausgabe

Die CW-Ausgabe soll Bytes als Zahlen senden, also r.B. den Wert 241 als drei Zeichen 2 - 4 - 1. Als Ausgabeport wurde PB3 gewählt. Die Geschwindigkeit ist 60 BPM, also 100 ms für einen Punkt und 300 ms für einen Strich. Die Funktionen Dot und Dash enthalten jeweils die zusätzlich erforderliche Pause von 100 ms. Die Geschwindigkeit gilt für die Arbeit mit dem langsamen RC-Generator ILRC.




static void Dot (void)
{
Byte t;
t = 85;
do
{
PB.3 = 1; //CW-Ton an PB3
.delay(25);
PB.3 = 0;
.delay(25);
} while (--t);
.delay(5000); //ca. 100 ms
}

static void Dash (void)
{
Byte t;
t = 255;
do
{
PB.3 = 1; //CW-Ton an PB3
.delay(25);
PB.3 = 0;
.delay(25);
} while (--t);
.delay(5000); //ca. 100 ms
}




Die entscheidende Aufgabe ist das Abtrennend er drei dezimalen Ziffern.



static void CW_Send (void)
{
BYTE cnt, d_cnt, Digit, j;
WORD CW_Out, i;

CW_Out = A;

d_cnt = 3;
do
{
j= 10;
i = 0;
do //Digits abtrennen 2 5 5
{
if (CW_OUT >= 100)
{
i++;
CW_OUT = CW_OUT - 100;
}
} while (--j);

if (i == 0) {Dash();}
if (i == 1) {Dot(); Dash(); Dash(); Dash(); Dash();}
if (i == 2) {Dot(); Dot(); Dash(); Dash(); Dash();}
if (i == 3) {Dot(); Dot(); Dot(); Dash(); Dash();}
if (i == 4) {Dot(); Dot(); Dot(); Dot(); Dash();}
if (i == 5) {Dot(); Dot(); Dot(); Dot(); Dot();}
if (i == 6) {Dash(); Dot(); Dot(); Dot(); Dot();}
if (i == 7) {Dash(); Dash(); Dot(); Dot(); Dot();}
if (i == 8) {Dash(); Dash(); Dash(); Dot(); Dot();}
if (i == 9) {Dash(); Dash(); Dash(); Dash(); Dot();}
.delay(10000); // + ca. 200 ms = ca. 300 ms
j= 10;
i = 0;
do
{
i = i + CW_OUT;
} while (--j);
CW_OUT = i;

} while (--d_cnt);


}


Übungsprogramm mit Fünfergruppen

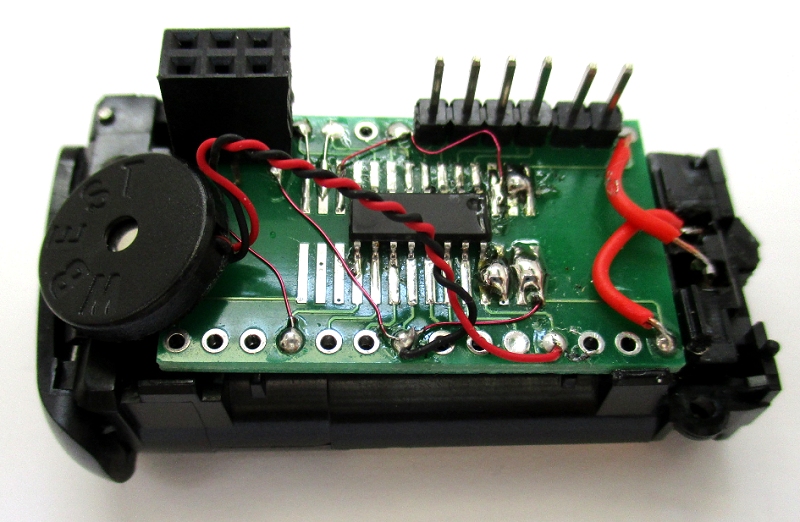

Jetzt ist noch ein schönes kleines Morse-Übungsgerät daraus geworden. Das Batteriefach und der Mini-Lautsprecher stammen aus einem ausgeschlachteten Gerät. Alles läuft extrem stromsparend mit zwei AAA-Zellen. Ich kann über Jumper insgesamt vier Geschwindigkeiten wählen: 60, 80, 100, 120 BpM. Es werden jeweils 20 Gruppen, also insgesamt 100 zufällige Buchstaben gesendet. Nach einer kurzen Pause kommen dann dieselben Buchstabengruppen erneut, wobei man z.B. die Geschwindigkeit erhöhen kann oder nur zur Kontrolle mitlesen. Das hat sich insgesamt als sehr motivierend erwiesen, gerade weil es nur auf einem kleinen Gerätchen läuft und nicht auf einem größeren Computer, der bekanntlich oft für Ablenkungen sorgt. Ich bleibe jetzt hoffentlich mit den Übungen am Ball, damit ich im realen Funkverkehr schneller und fehlerfreier werde.

Die eigentliche Erzeugung zufälliger Morsezeichen habe ich aus einem älteren Projekt kopiert, das in Bascom für den Sparrow, also den Tiny13 geschrieben wurde (Siehe Morse-Sputnik). Die Übertragung von Bascom nach Mini-C lief glatter als gedacht. Allerdings fiel dabei wieder auf, dass der Compiler weder multiplizieren noch dividieren kann. Mit Schleifen, Additionen und Subtraktionen geht es aber auch.

Was auch fehlt, ist eine Zufallsfunktion. Dazu habe ich mir die Byte-Variablen rnd und r gebildet, die beim Start des  Programms nicht initialisiert werden und damit einen zufälligen Inhalt haben. Die Zufallszahl rnd wird jedes Mal um r erhöht, und danach wird r um 1 erhöht. Was dabei herauskommt, ist zwar nicht völlig zufällig, sondern kann sich nach einiger Zeit wiederholen. Aber für die Morseübungen reicht es völlig. Und ich kann rnd und r nach einer Übung wieder auf die alten Werte stellen, sodass dasselbe noch einmal wiederholt wird.

Die Geschwindigkeit wird über zwei Jumper an PB5 und PB6 abgefragt und daraus ein Wert für speed berechnet. Die Nachbarpinne B4 und B7 werden dazu nur kurz an GND geschaltet, damit nicht über die Pullup-Widerstände unnötig viel Energie verbraten wird. Ich will hier nämlich mit wenigen µA auskommen, man weiß ja nicht, wie lange ich noch üben muss. Aus speed wird dann festgelegt, wie viele NF-Schwingungen ein Punkt oder ein Strich haben muss. Außerdem ergibt sich daraus die Pausenlänge innerhalb und zwischen den Zeichen.



#include "extern.h"

Byte speed, rnd, r;


static void Dot (void)
{
Byte t;
t = 85;
if (speed == 2) {t=64;}
if (speed == 3) {t=51;}
if (speed == 4) {t=42;}
do
{
PB.3 = 1; //CW-Ton an PB3
.delay(25);
PB.3 = 0;
.delay(25);
} while (--t);
t = 50;
if (speed == 2) {t=38;}
if (speed == 3) {t=30;}
if (speed == 4) {t=25;}
do
{
.delay(100); //ca. 2 ms
} while (--t);
}

static void Dash (void)
{
Byte t;
t = 255;
if (speed == 2) {t=192;}
if (speed == 3) {t=153;}
if (speed == 4) {t=127;}
do
{
PB.3 = 1; //CW-Ton an PB3
.delay(25);
PB.3 = 0;
.delay(25);
} while (--t);
t = 50;
if (speed == 2) {t=38;}
if (speed == 3) {t=30;}
if (speed == 4) {t=25;}

do
{
.delay(100); //ca. 2 ms
} while (--t);
}

static void CW_Send (void)
{
BYTE cnt, d_cnt, Digit, j;
WORD CW_Out, i;

CW_Out = A;

d_cnt = 3;
do
{
j= 10;
i = 0;
do //Digits abtrennen 2 5 5
{
if (CW_OUT >= 100)
{
i++;
CW_OUT = CW_OUT - 100;
}
} while (--j);

if (i == 0) {Dash();}
if (i == 1) {Dot(); Dash(); Dash(); Dash(); Dash();}
if (i == 2) {Dot(); Dot(); Dash(); Dash(); Dash();}
if (i == 3) {Dot(); Dot(); Dot(); Dash(); Dash();}
if (i == 4) {Dot(); Dot(); Dot(); Dot(); Dash();}
if (i == 5) {Dot(); Dot(); Dot(); Dot(); Dot();}
if (i == 6) {Dash(); Dot(); Dot(); Dot(); Dot();}
if (i == 7) {Dash(); Dash(); Dot(); Dot(); Dot();}
if (i == 8) {Dash(); Dash(); Dash(); Dot(); Dot();}
if (i == 9) {Dash(); Dash(); Dash(); Dash(); Dot();}

.delay(10000); // + ca. 200 ms = ca. 300 ms
j= 10;
i = 0;
do
{
i = i + CW_OUT;
} while (--j);
CW_OUT = i;

} while (--d_cnt);


}

static void CW_Gruppe (void)
{
BYTE j, i, d, b, t;
j = 5;
i = 0;
do

{ rnd += r;
r +=1;
d = rnd & 31;
if (d > 24) d = rnd & 15;
d = d + 2;
if (d == 19) d = 27;
if (d == 21) d = 28;
b = 1;
do
{
d = d << 1;
b +=1;
} while (d < 128);

do
{
d = d << 1;
b += 1;
if (d >= 128) {Dash();}
if (d < 128) {Dot();}
} while (b < 8);
t = 50; // + ca. 200 ms = ca. 300 ms
if (speed == 2) {t=38;}
if (speed == 3) {t=30;}
if (speed == 4) {t=25;}
do
{
.delay(200);
} while (--t);

} while (--j);
.delay (20000);
}



void FPPA0 (void)
{

.ADJUST_IC SYSCLK=IHRC/16, IHRC=16MHz, VDD=5.0V;

PAC=0xCF;
PA=0xFF;
PADIER = 32; //.5=1; //Reset
PAPH = 32;
PBC = 15;
PBPH = 240; //Pullups PB4...PB7


while (1)
{
Byte m, rnd2, r2;
CLKMD = 0xF4; //ILRC
CLKMD.4 = 0;
rnd2 = rnd;
r2=r;
do
{
.delay(5000);
} while (PA.5==0);
m = 20;
do
{
PBC= 0x9F;
PB = 0x00;
PBPH = 0x60;
speed = 1;
if (PB.5==0) {speed +=1;}
if (PB.6==0) {speed +=2;}
PBC= 0xFF;
PBPH = 0;
CW_Gruppe ();
} while(--m);
.delay (250000);
rnd = rnd2;
r = r2;
}
}
