Ein Analog-Digital-Wandler setzt Messwerte in Zahlen um, die von einem Computer verarbeitet werden können. Im einfachsten Fall werden nur Widerstände gemessen.

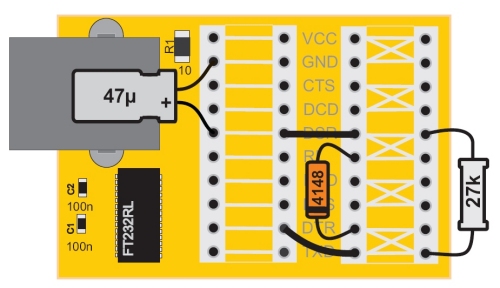

Über den Messwiderstand wird ein Kondensator aufgeladen. Die Ladezeit hängt von der Kapazität des Kondensators und vom Widerstand ab und kann von einem Programm leicht gemessen werden. Das Programm ADR zeigt Ihnen die Ladezeit in Millisekunden an. Die Messung wird automatisch abgebrochen, wenn die Ladezeit zwei Sekunden übersteigt. Untersuchen Sie die Ladezeit für den Kondensator von 47 µF und einen Widerstand von 27 kΩ. Nach jedem Ladevorgang entlädt sich der Kondensator über die Diode zur Vorbereitung auf die nächste Messung. Vergleichen Sie die Messergebnisse für beide Widerstände ihres Versuchsmaterials. Sind beide Widerstände gleich? Bei einer angegebenen Toleranz von 5% können kleine Unterschiede messbar sein.


Private Sub Timer1_Timer()
  DTR 1
  TIMEINIT
  While (DSR() = 0) And (TIMEREAD() < 2001)
    DoEvents
  Wend
    Text2.Text = Str$(Int(TIMEREAD()))
  DTR 0
End Sub
