Dieses Projekt beschreibt die Entwicklung eines
Morsedecoders auf der Basis von TLScript. Es gibt zwei Versionen der
Software, mit und ohne OLED, und beide benötigen eine erweiterte
Firmware für den CH32V003. Für eine serielle Zeichenausgabe reicht die
frühere Firmware aus dem Projekt ASCII-Ausgabe und HEX-Umwandlung mit nachträglichem Upload der Morsecode-Tabelle.
Mit OLED ist eine nochmals erweiterte Firmware zu laden, damit neben
der Morsecode-Tabelle auch der OLED-Zeichensatz zur Verfügung steht.
Die gesamte Software mit beiden tls-Programmen und genauere
Informationen zur Installation und Funktion der Software findet man im
Begleittext der zip-Datei.
Die Morsesignale liegen meist als NF-Signale vor, die für den

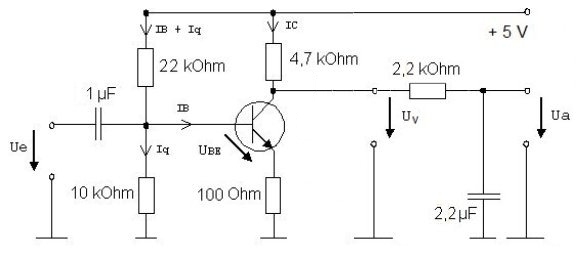

Controller aufbereitet werden müssen. Dazu dient die folgende
Verstärkerschaltung, die gleichzeitig als Signalgleichrichter und
Signalfilter arbeitet.

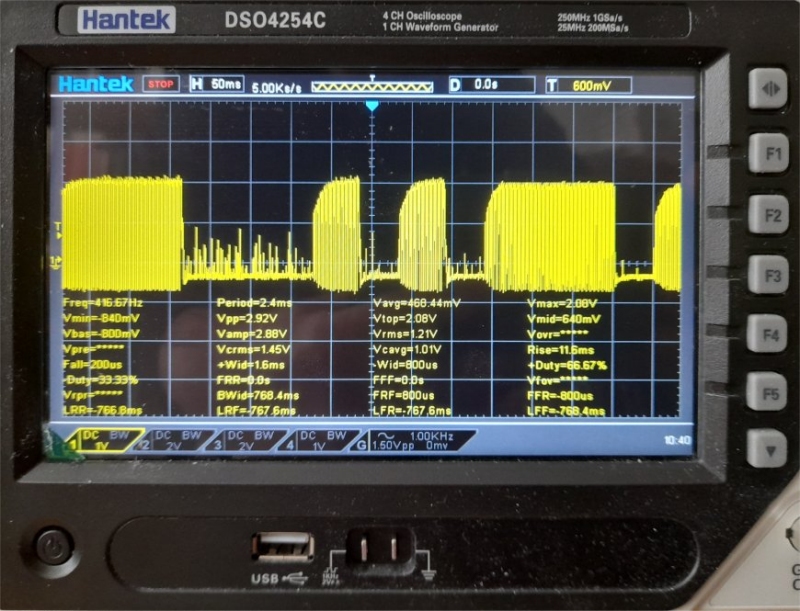

So sieht das NF.Signal am Kollektor aus,

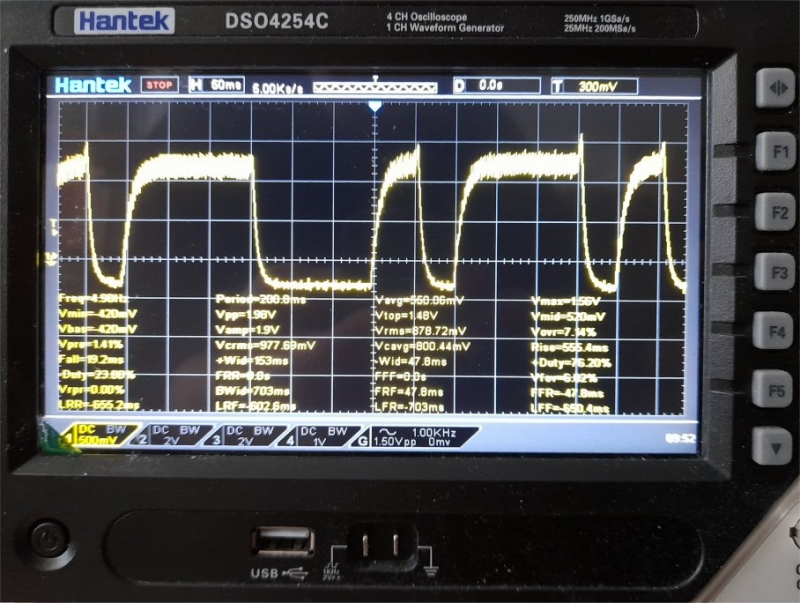

und so das gefilterte Signal.

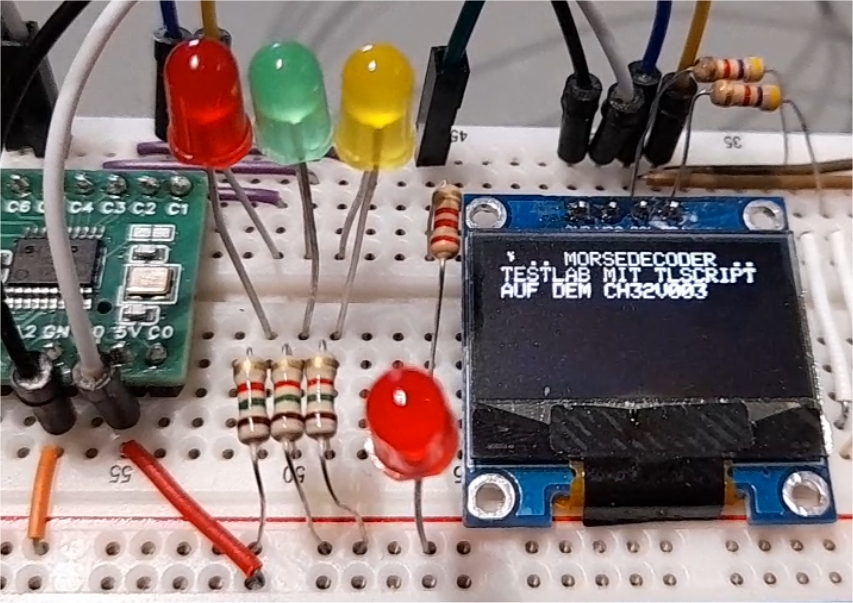

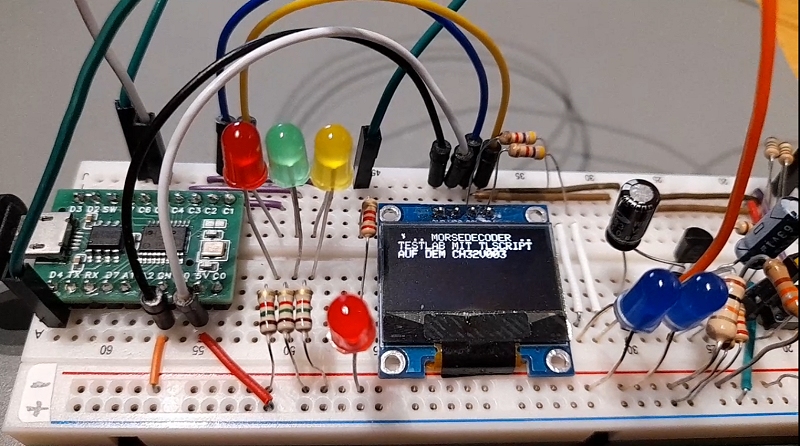

Der dekodierte Text wird hier auf dem OLED ausgegeben.
