ATtiny13 und Bascom

---

Bascom übersetzt einen Basic-Quelltext in eine ausführbare Hex-Datei, die dann mit LPmsrT13.exe in den Controller geladen wird. Wer bereits in VB programmiert hat, findet sich mit Bascom schnell zurecht. Die auf der CD vorhandenen Quelltexte lassen sich leicht ändern und für eigene Aufgaben anpassen.

Der AD-Wandler des ATtiny13 besitzt eine interne Spannungsreferenz mit 1,1 V. Sie bietet die Möglichkeit, auch bei ungenauer USB-Betriebsspannung genau zu messen. Außerdem erreicht der AD-Wandler damit eine Auflösung von ca. 1 mV. Um diese Eigenschaft zu nutzen, ist eine kleine Modifikation an der Firmware nötig. Mit Bascom lässt sich besonders einfach der entscheidende Teil der Interface-Software nachprogrammieren. Hier sollen nur die 10-Bit-Messungen (Kommandos 56 und 57) und die PWM-Ausgabe (Kommando 64) verwendet werden.

'AD-Wandler 1,1 V
$regfile = "attiny13.dat"
$crystal = 1200000
Dim D As Byte
Dim Ad As Word
Dim K As Byte

Config Adc = Single , Prescaler = Auto ,
       Reference = Internal
Start Adc
Config Timer0 = Pwm , Prescale = 1 ,
       Compare A Pwm = Clear Down

Open "comb.1:9600,8,n,1,INVERTED" For Output As #1
Open "comb.2:9600,8,n,1,INVERTED" For Input As #2
Ddrb.0 = 1

Do
  Get #2 , K
  If K = 56 Then
    Ad = Getadc(2)
    D = High(ad)
    Put #1 , D
    D = Low(ad)
    Put #1 , D
  End If
  If K = 57 Then
    Ad = Getadc(3)
    D = High(ad)
    Put #1 , D
    D = Low(ad)
    Put #1 , D
  End If
  If K = 64 Then
    Get #2 , D
    Pwm0a = D
  End If
Loop

End

---



VierPorts.exe starten

Bisher wurden meist nur die Ports PB3 und PB4 als Ausgänge genutzt. Zusätzlich gibt es den Port PB0, der teilweise als PWM-Ausgang verwendet wurde. Der Port PB1 dient im Normalfall als TXD-Ausgang des Controllers. Wenn allerdings keine Rückantwort nötig ist, kann auch diese Leitung verwendet werden. Damit kommt man auf insgesamt vier Ausgangsleitungen, die über seriell gesendete Kommandos ein- und ausgeschaltet werden können.

'Vier Ports
$regfile = "attiny13.dat"
$crystal = 1200000
Dim D As Byte
Dim K As Byte

Open "comb.2:9600,8,n,1,INVERTED" For Input As #2
Ddrb.0 = 1
Ddrb.1 = 1
Ddrb.3 = 1
Ddrb.4 = 1

Do
  Get #2 , K
  If K = 16 Then
    Get #2 , D
    D = D And &B00011011
    Portb = D
  End If
Loop

---

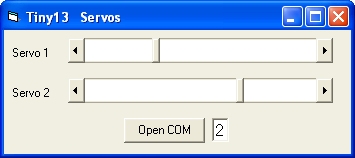

Bascom besitzt spezielle Befehle für die Servosteuerung. Sie verwenden jedoch einen Timer-Interrupt, der mit der Software-COM-Schnittstelle kollidiert. Deshalb werden die Impulse hier mit einfachen Zählschleifen erzeugt. Für jeden Impuls sendet der PC den Kanal (1 oder 2) und die Impulslänge (80 bis 160 für 1 ms bis 2 ms). Das PC-Programm legt daher auch die Wiederholrate fest.

'Servo-Controller
'Servo 1 an PB3
'Servo 2 an PB4

$regfile = "attiny13.dat"
$crystal = 1200000
Dim N As Byte
Dim D As Byte
Dim K As Byte

Open "comb.2:9600,8,n,1,INVERTED" For Input As #2

Declare Sub Servo1
Declare Sub Servo2

Ddrb.3 = 1
Ddrb.4 = 1

Do
  Get #2 , K
  Get #2 , D
  If K = 1 Then Servo1
  If K = 2 Then Servo2
Loop

Sub Servo1
  Portb.3 = 1
  For N = 1 To D
  Next D
  Portb.3 = 0
End Sub

Sub Servo2
  Portb.4 = 1
  For N = 1 To D
  Next D
  Portb.4 = 0
End Sub

End
