ADpwmT13.exe starten

Der ATtiny13 bietet sich als universelles Messgerät an, wobei die Auflösung von 10 Bit den Spannungsbereich zwischen 0 V und 5 V in 1023 Stufen teilt. Das hier vorgestellte Anwenderprogramm ermöglicht zugleich die Ausgabe eines PWM-Signals, das in 255 Stufen aufgelöst ist.

Private Sub Command1_Click()
 OpenString = "COM" + Text1.Text + ":9600,N,8,1"
 i = OPENCOM(OpenString)
 If i = 0 Then MsgBox ("Schnittstelle nicht verfügbar")
 TIMEOUTS 300
 TIMEINIT
 RTS 0
 DELAY 100
 RTS 1
 DELAY 100
 SENDBYTE 17
 SENDBYTE 1
 DELAY 2
 SENDBYTE 18
End Sub

Function ADC2()
  SENDBYTE 56
  hi = READBYTE
  lo = READBYTE
  ADC2 = 256 * hi + lo
End Function

Function ADC3()
  SENDBYTE 57
  hi = READBYTE
  lo = READBYTE
  ADC3 = 256 * hi + lo
End Function

Sub PWM(D)
  SENDBYTE 64
  SENDBYTE D
End Sub

Private Sub HScroll1_Change()
  D = HScroll1.Value
  PWM D
End Sub

Private Sub Timer1_Timer()
  CLEARBUFFER
  Uref = Val(Text4.Text)
  U = ADC2() / 1023 * Uref
  Text2.Text = " " + Format(U, "0.00") + " V   "
  U = ADC3() / 1023 * Uref
  Text3.Text = " " + Format(U, "0.00") + " V   "
End Sub

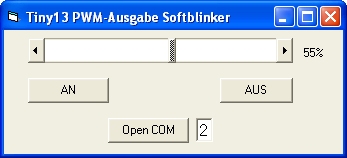

PWM3.exe starten

Hier wird eine verbesserte LED-Steuerung mit der PWM-Einheit des Tiny13 realisiert. Die sinusförmige Ansteuerung der LED ist feinstufiger  und vermittelt den Eindruck einer analogen Steuerung.

Private Sub HScroll1_Change()
  Label1.Caption = Str$(Int(HScroll1.Value * 100 / 255)) + "%"
  Dat = HScroll1.Value
  SENDBYTE 64
  SENDBYTE Dat
End Sub

Private Sub Timer1_Timer()
  t = t + 1
  HScroll1.Value = 128 + Int(127 * (Sin(t / 50)))
End Sub

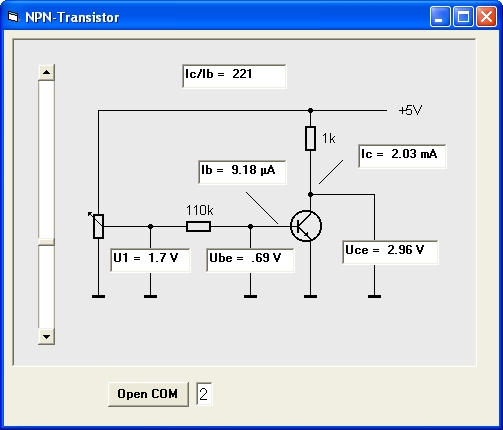

NPN.exe starten

Wer die Grundfunktionen eines Transistors genau verstehen will, sollte sich die Zeit für gründliche Experimente und Messungen nehmen. Mit dem Mikrocontroller lässt sich ein kleines Messlabor aufbauen, mit dem sich die Verhältnisse in einer Emitterschaltung genau untersuchen lassen.

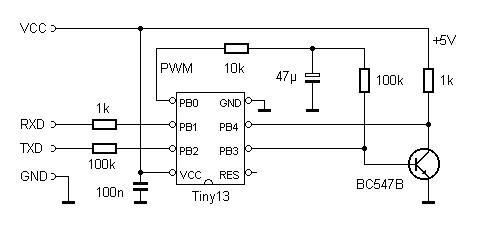

Der Controller verfügt über einen analogen (PWM-) Ausgang und zwei analoge Eingänge. Abb. 10.3 zeigt den Versuchsaufbau. Das PWM-Signal wird geglättet und steuert die Spannung am Basiswiderstand von insgesamt 110 kΩ. Im Kollektorkreis liegt ein Arbeitswiderstand von 1 kΩ. Bei Vollaussteuerung kann daher ein Strom bis etwa 5 mA fließen. Der Controller misst laufend die Basis-Emitterspannung und die Kollektor-Emitterspannung. Zusammen mit der bekannten Eingangsspannung lassen sich weitere Messwerte wie Basisstrom, Kollektorstrom und der Stromverstärkungsfaktor auswerten. Auch das Verhalten einer Diodenstrecke kann in diesem Laborversuch untersucht werden.



Private Sub VScroll1_Change()
  SENDBYTE 64
  D = VScroll1.Value
  SENDBYTE D
  U1 = 5 / 255 * D  'U1 Eingangsspannung
  Text2.Text = "U1 = " + Str(Int(U1 * 100) / 100) + " V"
End Sub

Private Sub Timer1_Timer()
  U2 = 0             'U2 = Ube
  For n = 1 To 10
    SENDBYTE 56
    DELAY 10
    D = 256 * READBYTE
    D = D + READBYTE
    U2 = U2 + D
    DELAY 5
  Next n
  U2 = U2 / 10230 * 5
  Text3.Text = "Ube = " + Str(Int(U2 * 100) / 100)
     + " V"
  U3 = 0            'U3 = Uce
  For n = 1 To 10
    SENDBYTE 57
    DELAY 10
    D = 256 * READBYTE
    D = D + READBYTE
    U3 = U3 + D
    DELAY 5
  Next n
  U3 = U3 / 10230 * 5
  Text4.Text = "Uce = " + Str(Int(U3 * 100) / 100)
     + " V"
  I1 = (U1 - U2) / 0.11     'I1 = Ib
  If I1 < 0 Then I1 = 0
  Text5.Text = "Ib = " + Str(Int(I1 * 100) / 100)
        + " µA"
  I2 = 5 - U3               'I2 = Ic
  If I2 < 0 Then I2 = 0
  Text6.Text = "Ic = " + Str(Int(I2 * 100) / 100)
        + " mA"
  If I1 > 0 Then
    V = 1000 * I2 / I1     'V = Ice / Ib
  Else
    V = 0
  End If
  Text7.Text = "Ic/Ib = " + Str(Int(V))
End Sub

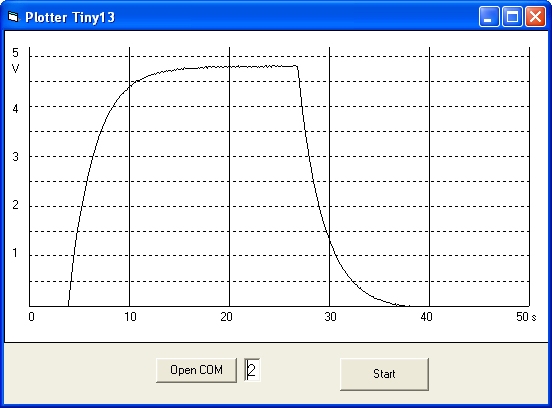

PlotterT13.exe starten

Während ein Oszilloskop vor allem schnelle Vorgänge aufzeichnet, dient ein Plotter zur Beobachtung langsamer Vorgänge. Das VB-Programm PlotterT13 liest dazu einen Analogeingang des Mikrocontrollers und zeichnet die Messwerte in einem Diagramm auf. Entsprechend der Bildschirmauflösung werden nur 8-Bit-Messungen benötigt.

Private Sub Timer1_Timer()
  n = n + 1
  If n = 500 Then Timer1.Enabled = False
  x = n + 24
  SENDBYTE 48
  d = READBYTE
  Plotneu = 275 - d
  If n > 1 Then Picture1.Line (x, Plotalt)-(x + 1, Plotneu)
  Plotalt = Plotneu
End Sub

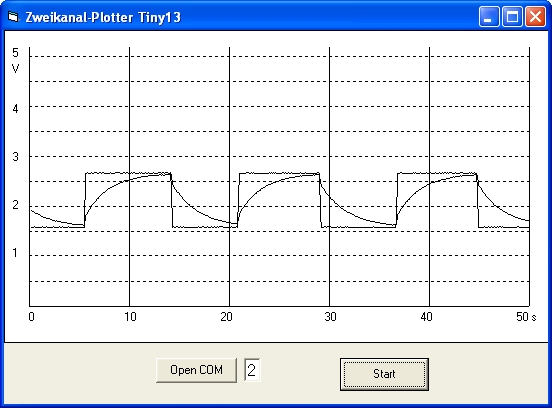

PlotterT13_2.exe starten
