Der kleine Elektroniker - Lehrbausatz von Kemo (2007)
Elektro-Experimentierkästen im Wandel der Zeit (6)
von Klaus Leder

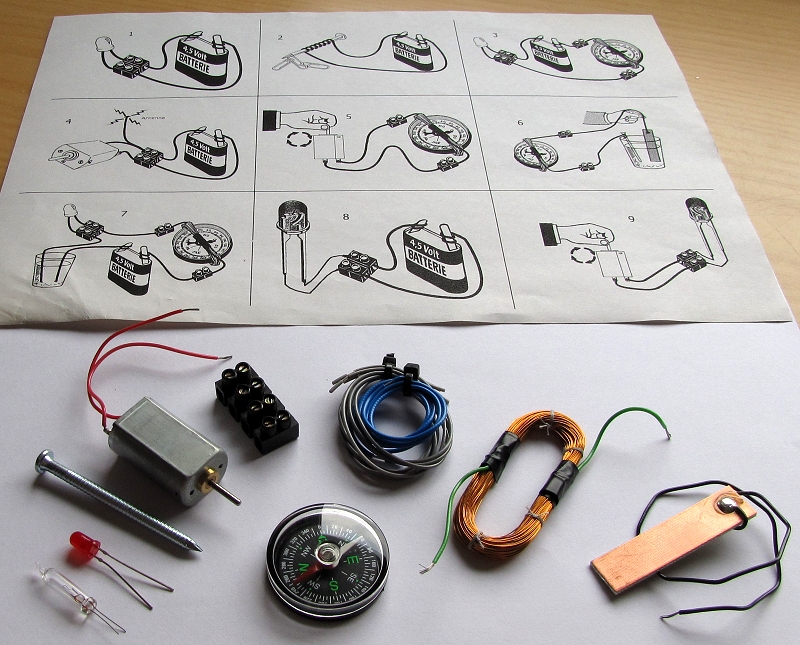

Die Firma Kemo Electronic GmbH brachte 2007 einen einfachen Lehrbausatz
heraus, der aus einer Drahtspule, einem Kompass, Elektromotor,
Kupferplatine, verzinktem Nagel, Glühlämpchen, LED mit eingebautem
Vorwiderstand sowie vier Lüsterklemmen und etwas Draht besteht. Auf
zwei DIN A4-Seiten werden neun klassische Versuche aus der
Elektrizitätslehre dargestellt: (1) Stromkreis mit Lämpchen, (2)
Elektromagnetismus, (3) Stromnachweis mit Kompass, (4) Radiosender
System Marconi, (5) Stromgenerator, (6) Selbstgebaute Batterie, (7)
Wasserleitfähigkeit, (8) Leuchtdiode (LED), (9) LED Experiment. Gute
Zeichnungen und kurze Beschreibungen erläutern die
Versuchsdurchführungen und Versuchsergebnisse für Anfänger ab 8
Jahren.
Als Spannungsquelle wird eine 4,5 Volt-Flachbatterie
benötigt, um deren Anschlussfahnen die blanken Drahtenden fest gewickelt werden
sollen. Da Flachbatterien relativ teuer sind und heute selten angeboten werden,

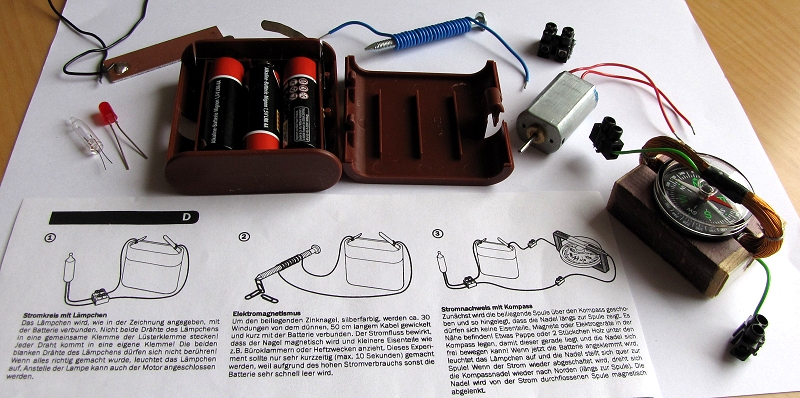

wird hier zur Anschaffung einer Batteriebox für 3 Mignonbatterien (z. B. Fa.
Opitec) geraten, die die Nutzung von preisgünstigen AA-Alkalinezellen

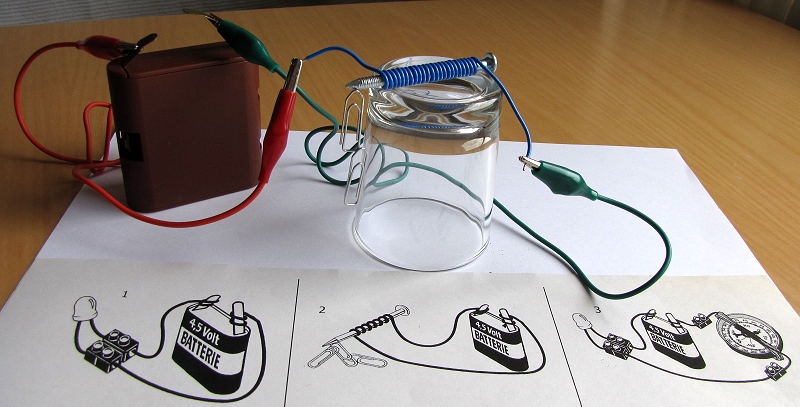

ermöglicht. Um Kontaktsicherheit herzustellen,
sollten anstelle des Verdrillens der Drähte zwei Kabel mit Krokodilklemmen eingesetzt
werden. Die Verbindung mit Lüsterklemmen
fällt den Lernenden nicht immer leicht, sie ist aber ein für den Alltag
nützlicher Lernprozess.

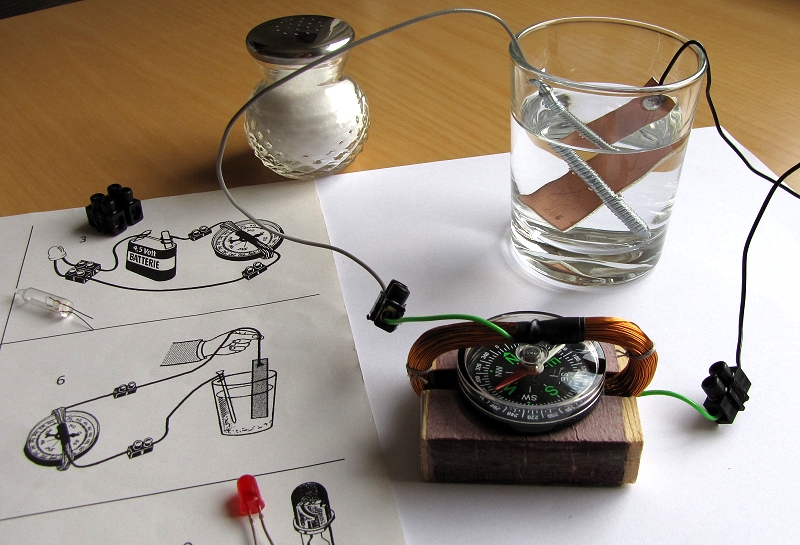

Damit das Kompass-Galvanometer einen festen Stand bekommt, kann man die
Spule in einen zuvor geschnittenen Spalt einer leeren
Streichholzschachtel stecken und den Kompass festklemmen. In einer mit
Namen beschrifteten Pausenbrotbox können die Materialien, die
Versuchsbeschreibung, ein kleiner Schraubendreher und die durch einen
Plastikbeutel gegen Kurzschluss geschützte Batteriebox untergebracht
werden.
Mit diesen kleinen
Verbesserungen lassen sich von Schülerinnen und
Schülern der Klassen 5 und 6 die physikalischen Versuche mit einem
Minimum an Material zu Hause und in der Schule durchführen. Die für den
kleinen Lehrbausatz ausgewählten Experimente repräsentieren
Meilensteine der Elektrik. Wenn die Schülerinnen und Schüler die
Versuche selbst durchgeführt haben, werden sie die erlebten
elektrischen Phänomene nicht mehr so schnell vergessen wie bei einem
oft gekürzten und dann theorielastigen Physikunterricht.
