Software und Quelltexte installieren

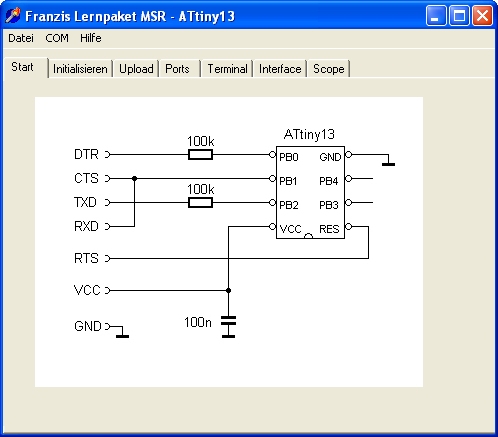

Der Mikrocontroller soll auf dem Steckboard verwendet werden. Die beiden Schutzwiderstände lassen sich auf der USB-Platine unterbringen. Insgesamt werden mit GND und VCC sechs Leitungen zum Mikrocontroller benötigt. RTS bedient die Reset-Leitung, die während der ISP-Programmierung gegen GND gezogen wird. TXD bildet die Clock-Leitung SCK (PB2) und DTR die Datenleitung MOSI (PB0). Der Datenausgang MISO (PB1) des Controllers wird über die CTS-Leitung gelesen. Zur Laufzeit eines Programms kann PB1 als serieller Ausgang eingesetzt werden, wobei das Signal über RXD gelesen wird. In umgekehrter Richtung kann ein laufendes Programm ein serielles Signal von TXD an PB2 lesen. Das einfache Interface erfüllt also einen doppelten Zweck. Einerseits ermöglicht es die ISP-Programmierung und andererseits dient es als serielle Schnittstelle.

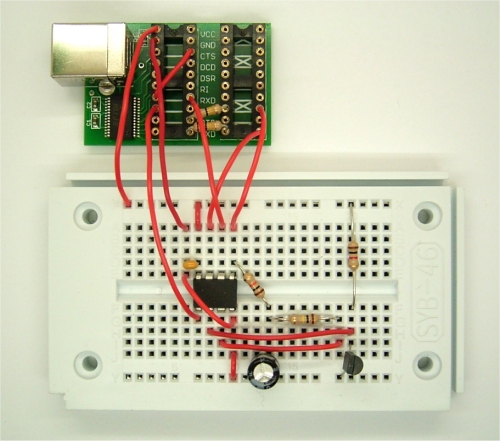

Ein typischer Versuchsaufbau
